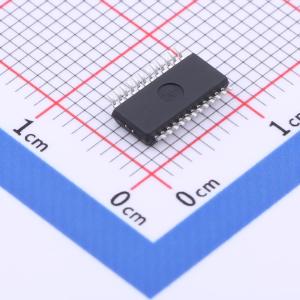

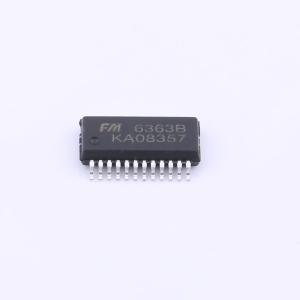

温馨提醒：图片仅供参考，商品以实物为准
FM6363B
输出25mA PWM调光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- FM(富满)
- 商品型号
- FM6363B
- 商品编号
- C2887417
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | - | |
| 开关频率 | 30MHz | |
| 通道数 | 16 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 25mA | |
| 调光 | PWM | |
| 特性 | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
FM6363B 是专为LED 全彩显示屏应用设计的驱动芯片。FM6363B 内建16 位位移缓存器可以将串行的输入资料转换成每个输出通道的灰阶像素。FM6363B 的16 个恒流输出通道所输出的电流值不受输出端负载电压影响，提供一致并且恒定的输出电流，不受PCB板的影响，具有极佳的抗干扰性。FM6363B 不仅可以由不同阻值的外接电阻来调整各输出级的电流大小，而且还可以由软件来调整的FM6363B 通道电流增益从而控制LED 显示屏亮度。FM6363B 采用富满EPWM 专利显示技术，采用智能脉冲宽度调变功能，增强了低灰视觉效果。 FM6363B 可支持33 - 64 扫LED 扫描屏；通过技术创新可以有效解决低灰色块、偏色、麻点、第一行偏暗、高对比耦合、跨版色差等问题；透过实时错误侦测功能，FM6363B 不需增加额外的外部原件即可独立侦测每个LED 是否为开路状态；FM6363B 新颖的消除十字架现象功能，解决了因LED 坏点造成的周遭灯点错误显示问题。此外，FM6363B 内建的消隐/钳位电路配合不同的配置位，可以大幅度增强消隐/钳位的能力，有效解决了上下鬼影和文字鬼影现象；具有耦合优化增强功能，能极大改善跨版耦合、高对比、中对比耦合等各种显示瑕疵；更有黑屏节能功能，降低黑屏时的功耗。
商品特性
- 工作电压：VDD = 3.3V ~ 5.5V
- 恒流输出范围值：在5伏特操作电压：0.5 ~ 25mA；在4.2伏特操作电压：0.5 ~ 18mA；在3.3伏特操作电压：0.5 ~ 10mA
- 极为精确的电流输出值：通道间最大差异值：< ±2%；芯片间最大差异值：< ±2%
- 内建12位SRAM内存支持33 ~ 64扫分时多任务扫描
- EPWM灰阶控制技术提升低灰视觉效果（富满专利）
- 8位电流增益调整，12.5% ~ 200%
- 有效改善跨版耦合、高对比耦合问题
- 恒流拐点8档可调；LED故障排除：消除LED坏点造成的十字架现象；LED开路侦测
- 内建消隐，消隐增强
- 快速输出电流响应时间（OE）最小值：20ns @ VDD = 5V
- GCLK倍频技术
- 黑屏节能，降低黑屏功耗
- 工作温度范围：Topr = -40 ~ 85°C
- 高达30MHz时钟频率
- 封装形式：SSOP - 24 (e = 0.635mm)；AN：QFN - 24 - 4×4 - 0.5mm；BN：QFN - 24 - 4×4 - 0.5mm
