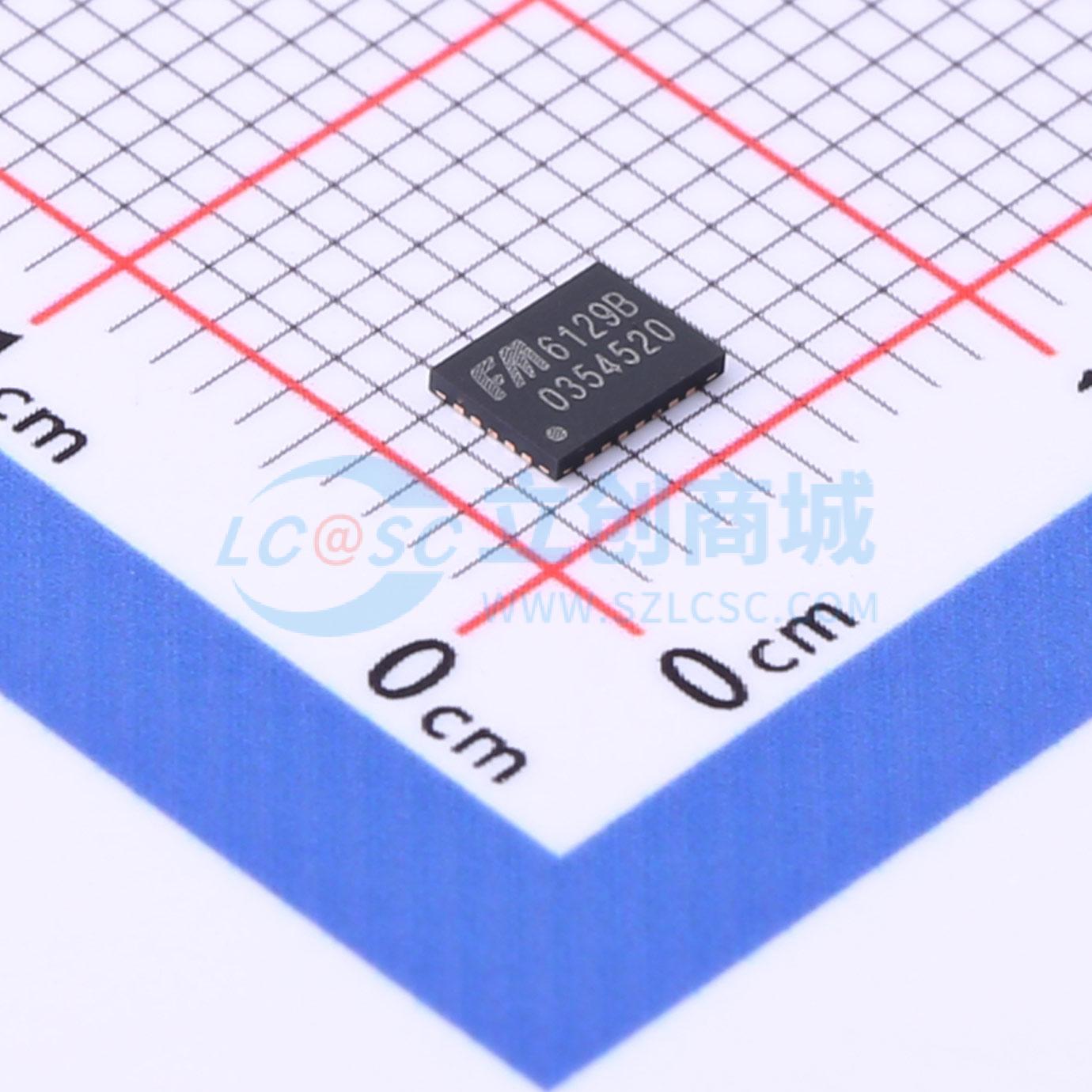

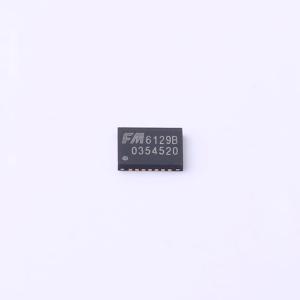

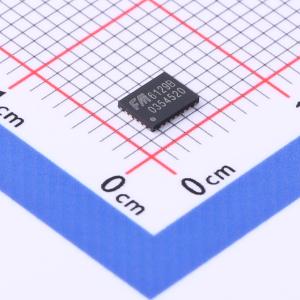

FM6129B
18路双缓存恒流输出LED驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FM6129B 是一款专为高刷新高效率透明灯条设计的驱动IC，具有18 路恒定的电流输出驱动能力。采用18 路恒流灌电流输出，采用了“输出钳位”专利技术，可以有效消除第一行偏暗现象，同时可以防止灯珠损坏。同时具有极佳的抗干扰特性，恒流及低灰效果不受PCB 板的影响。
- 品牌名称
- FM(富满)
- 商品型号
- FM6129B
- 商品编号
- C2887413
- 商品封装
- QFN-24-EP(3x4)
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3.3V~5.5V | |
| 开关频率 | 25MHz | |
| 通道数 | 18 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 30mA | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 3% |
商品概述
FM6129B 是一款专为高刷新高效率透明灯条设计的驱动IC，具有18 路恒定的电流输出驱动能力。采用18 路恒流灌电流输出，采用了“输出钳位”专利技术，可以有效消除第一行偏暗现象，同时可以防止灯珠损坏。同时具有极佳的抗干扰特性，恒流及低灰效果不受PCB 板的影响。并可选用不同的外挂电阻对输出级电流大小进行调节，精确控制LED 的发光亮度。内部采用了电流精确控制技术，可使片间误差低于 ±3.0%，通道间误差低于 ±2.0%。
FM6129B 在显示过程中([0E=0])会缓存18bit 显示数据，所以系统在FM6129B 显示的过程中可以再继续存入18bit串行数据，相比通用恒流源芯片，刷新率可以提高 50% 以上。
FM6129B 具有6bit RGB 独立的电流增益调节，同时还可以有效消除下鬼隐，改善低灰偏色，麻点，第一行偏暗等问题。
商品特性
- 18 路恒流灌电流输出
- 6bit RGB 独立的电流增益调节
- 输出电流设定范围：0.5~30mA@VDD = 5V，0.5~20mA@VDD = 3.3V
- 电流精度通道间：±0.9% (典型值)，±2.0% (最大值)；芯片间：±1.8% (典型值)，±3.0% (最大值)
- 6 位电流增益调节：0%~100%
- I/O 施密特触发器触发输入
- 数据传输频率：fMAX = 25MHz
- 芯片工作电压：VDD = 3.3~5.5V
- 工作温度范围：-40~85°C
- 消除下鬼隐
- 集成双缓存，刷新率比通用恒流芯片提高 50% 以上
- 通道内集成双向钳位保护电路，能够有效减少灯珠的损坏
- 具有极佳的抗干扰能力和低灰度效果
- 有效解决低灰色块，偏色，麻点，第一行偏暗
- 封装形式：QFN-24-4×4（0.5mm），QFN-24-3×4（0.4mm）
应用领域
- 室内户外LED 显示屏
- 室内透明灯条、展览资讯看板等
- 户外建筑照明、LED 点矩阵模块等
