FM6363

FM6363 是专为LED 全彩显示屏应用设计的驱动芯片。FM6363 内建16 位位移缓存器可以将串行的输入资料转换成每个输出通道的灰阶像素。FM6363 的16 个恒流输出通道所输出的电流值不受输出端负载电压影响，提供一致并且恒定的输出电流，不受PCB板的影响，具有极佳的抗干扰性。FM6363 不仅可以由不同阻值的外接电阻来调整各输出级的电流大小，而且还可以由软件来调整的FM6363 通道电流增益从而控制LED 显示屏亮度。FM6363 采用富满EPWM 专利显示技术，采用智能脉冲宽度调变功能，增强了低灰视觉效果。 FM6363 可支持最高64 扫LED 扫描屏；通过技术创新可以有效解决低灰色块、偏色、麻点、第一行偏暗、高对比耦合、跨版色差等问题；透过实时错误侦测功能，FM6363 不需增加额外的外部原件即可独立侦测每个LED 是否为开路状态；FM6363 新颖的消除十字架现象功能，解决了因LED 坏点造成的毛毛虫现象。此外，FM6363 内建的消隐/钳位电路配合不同的配置位，可以大幅度增强消隐/钳位的能力，有效解决了上下鬼影和文字鬼影现象；具有耦合优化增强功能，能极大改善跨版耦合、高对比、中对比耦合等各种显示瑕疵；更有黑屏节能功能，降低黑屏时的功耗。

• 恒流输出范围值：
  • 恒流拐点8档可调
  • 在5伏特操作电压：0.5~25mA
  • 在4.2伏特操作电压：0.5~18mA
  • 在3.3伏特操作电压：0.5~10mA
• 极为精确的电流输出值：
  • 通道间最大差异值：<±2%
  • 芯片间最大差异值：<±2%
• 内建12位SRAM内存支持33~64扫分时多任务扫描
• 高达30MHz时钟频率
• EPWM灰阶控制技术提升低灰视觉效果（富满专利）

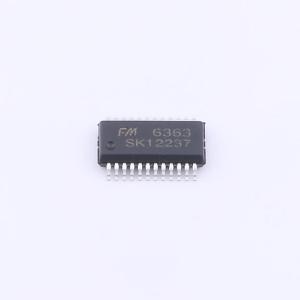

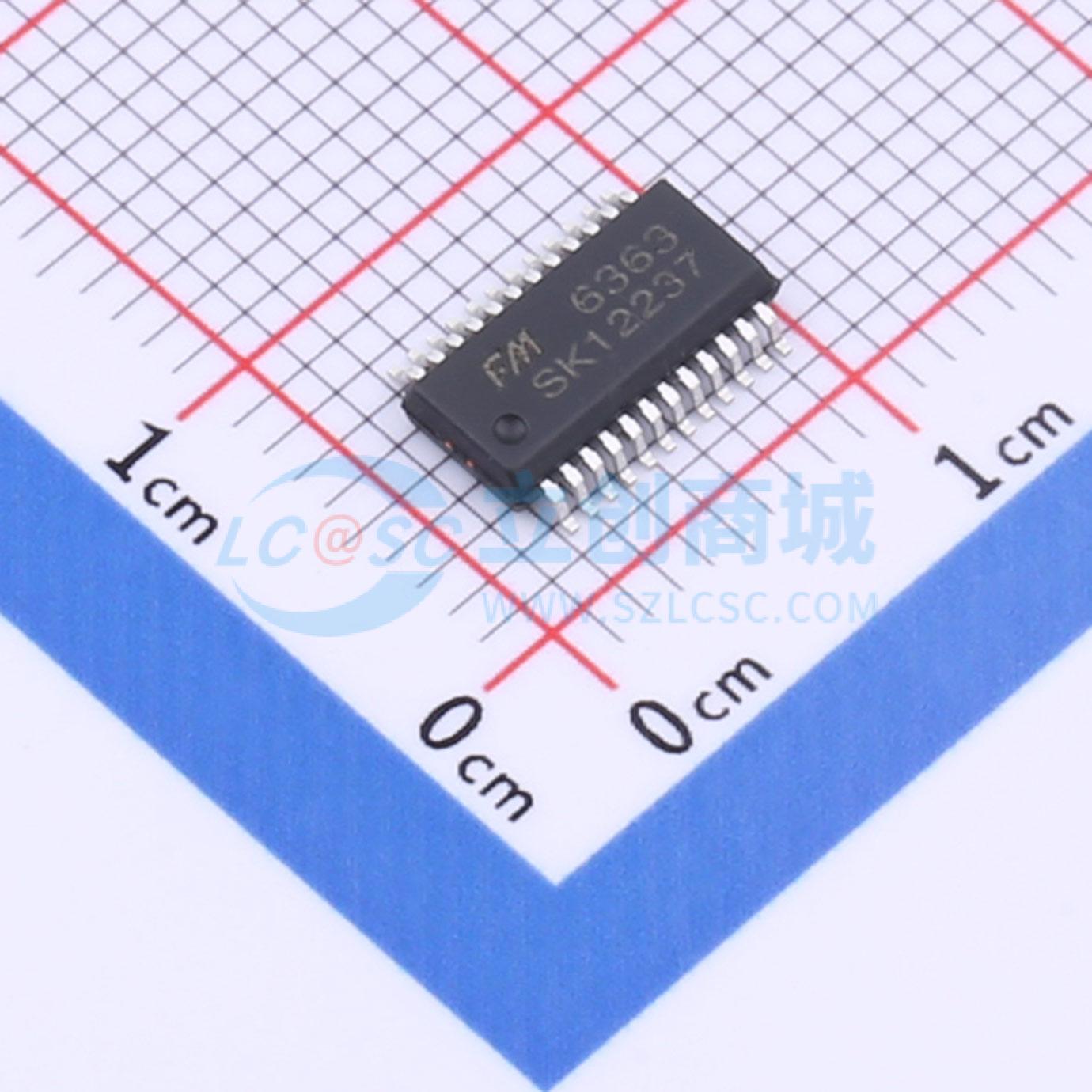

• 封装形式：SSOP-24 e=0.635mm
• 8位电流增益调整，12.5%~200%
• 消除LED坏点造成的十字架现象
• LED开路侦测
• 内建消隐，消隐增强
• 黑屏节能，降低黑屏功耗
• GCLK倍频技术
• 封装形式：
  • AN：QFN-24-4×4-0.5mm
  • BN：QFN-24-4×4-0.5mm
