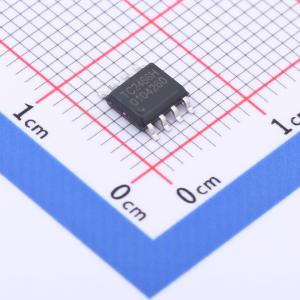

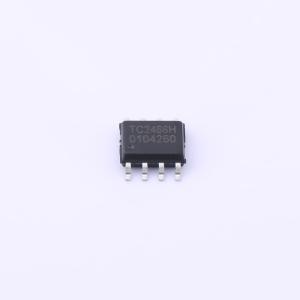

TC2466H

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该产品为电池供电的玩具、低压或者电池供电的运动控制应用提供了一种集成的有刷直流马达驱动解决方案。电路内部集成了采用N沟和P沟功率MOSFET设计的H桥驱动电路，适合于驱动有刷直流马达或者驱动步进马达的一个绕组。该电路具备较宽的工作电压范围（从2V到11V），最大持续输出电流达到2.1A（ESOP），最大峰值输出电流达到3.5A。
品牌名称: FM(富满)
商品型号: TC2466H
商品编号: C2887478
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

该产品为电池供电的玩具、低压或者电池供电的运动控制应用提供了一种集成的有刷直流马达驱动解决方案。电路内部集成了采用N沟和P沟功率MOSFET设计的H桥驱动电路，适合于驱动有刷直流马达或者驱动步进马达的一个绕组。该电路具备较宽的工作电压范围（从2V到11V），最大持续输出电流达到2.1A（ESOP），最大峰值输出电流达到3.5A。该驱动电路内置过热保护电路。通过驱动电路的负载电流远大于电路的最大持续电流时，受封装散热能力限制，电路内部芯片的结温将会迅速升高，一旦超过设定值 (典型值150°C)，内部电路将立即关断输出功率管，切断负载电流，避免温度持续升高造成塑料封装冒烟、起火等安全隐患。内置的温度迟滞电路，确保电路恢复到安全温度后，才允许重新对电路进行控制。

商品特性

单通道内置功率MOS全桥驱动
最大连续输出电流可达2.1A，峰值3.5A
驱动前进、后退、停止及刹车功能
无需外围滤波电容
内置迟滞热效应过热保护功能
采用SOP8和ESOP - 8封装形式
低导通电阻260mΩ

应用领域

电动牙刷
相机、单反相机镜头驱动
电子锁
玩具马达驱动
机器人

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	2.1A
	峰值电流	3.5A

	属性	参数值
	工作电压	2V~5V
	导通电阻	260mΩ
	静态电流(Iq)	5uA
	工作温度	-20℃~+85℃
