TC4853

TC4853 是根据1/4 扫描的单色显示屏模组板的实际需求，将板上的1 片74HC245, 1 片74HC138，1 片74HC04D 及外围的阻容电路，采用高度集成的模式，将其相应的功能设计到一片20 脚的电路上。 在TC4853 内部，集成了单稳态保护电路，在行译码输入信号A_IN 停止跳变130ms 左右后，单稳态保护电路将处于保护状态，将关闭行译码输出。 在TC4853 内部，集成了两路时钟缓冲器，其中一路（CLK_OUT1）用于本板，另外一路(CLK_OUT0)送给输出接口。其中CLK_OUT1 的驱动能力2 倍于CLK_OUT0。 在TC4853 内部，集成了两路锁存信号缓冲器，其中一路（LD_OUT1）用于本板，另外一路(LD_OUT0)送给输出接口。 在TC4853 内部，集成了一路显示允许信号缓冲器（OE_OUT0）送给输出接口。 在TC4853 内部，集成了一路移位数据信号缓冲器（SD_OUT）送给TC5020GP 的移位数据输入端。 在TC4853 内部，集成了两路行信号缓冲器，用于缓冲后送给输出接口，同时内置一个2-4 译码器，输出4路译码信号（Y0-Y3）用于控制行驱动管。 TC4853 适用于1/4 扫描，采用TC5020GP 作为列驱动器的显示屏模组。同时，对输入的信号进行了上拉或下拉，进一步简化了外围的电路设计。

• 内置8 路缓冲器和2-4 行译码电路
• 内置单稳态保护电路，在行信号A_IN 停止跳变130ms 左右后关闭行译码输出
• 内置上下拉电阻，最大程度简化外围电路
• 支持采用恒流驱动电路作为列驱动器的1/4 扫描的显示屏模组

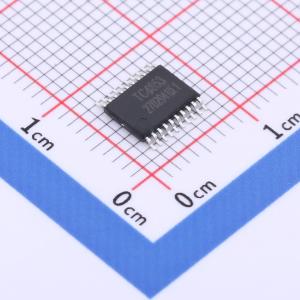

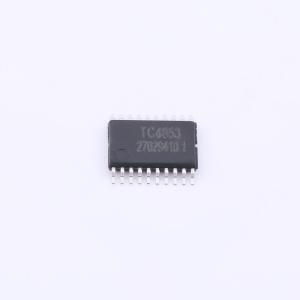

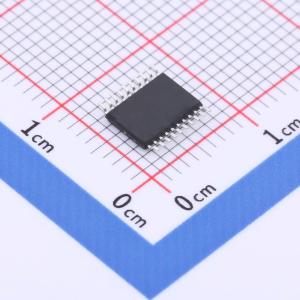

• 封装形式：TSSOP-20 无铅环保封装

• 应用于P10 单色恒流1/4 扫描LED 显示屏模组
