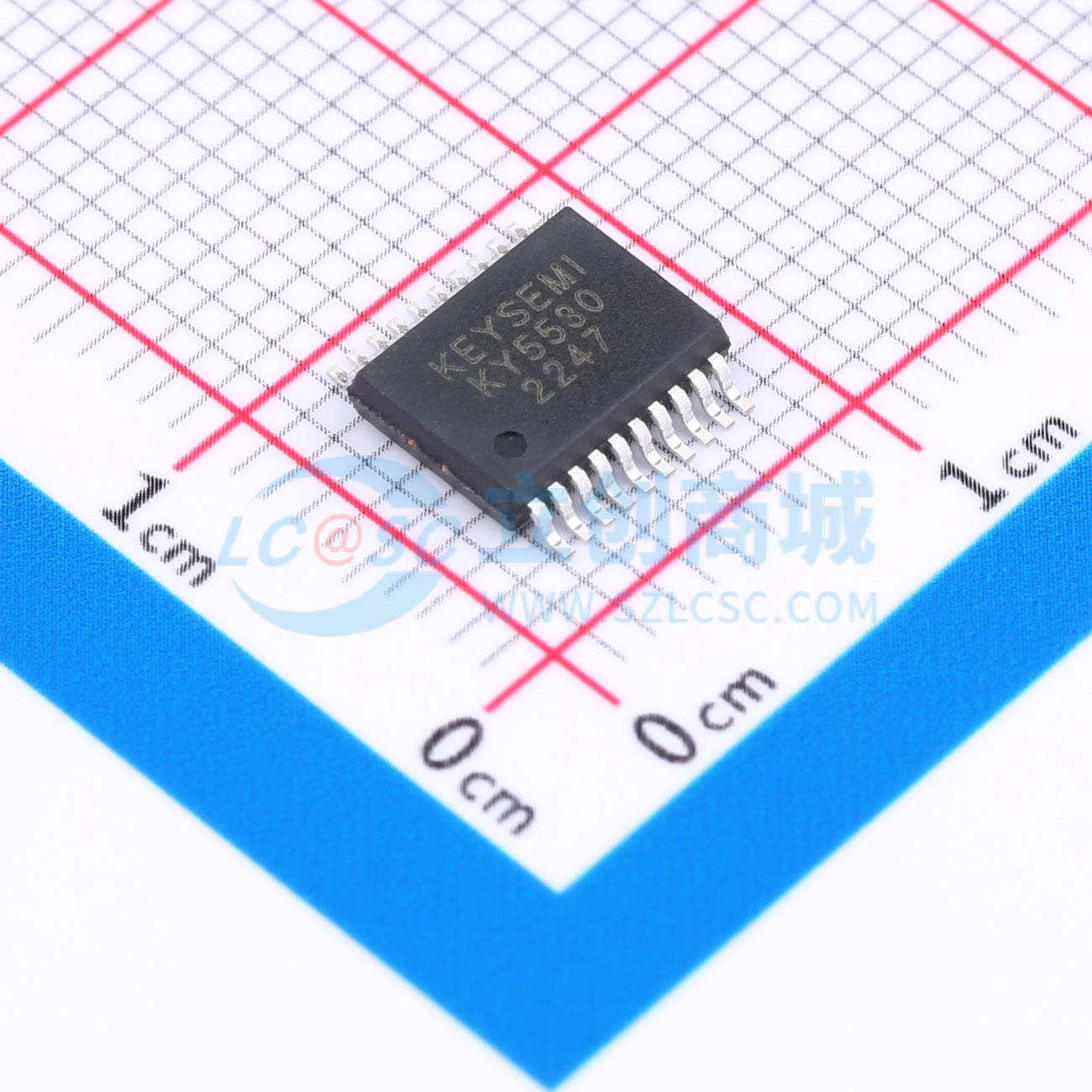

温馨提醒：图片仅供参考，商品以实物为准
KY5530
单通道、32位高精度ADC芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- KY5530是一款SPI接口的单通道、32位高精度ADC芯片，内置1~128倍可编程的低噪声仪表放大器、高精度Sigma-DeltaADC，同时内部集成温度传感器、高精度基准电压源、晶体起振电路、高频内部RC时钟源。
- 品牌名称
- Keysemi(旷岳)
- 商品型号
- KY5530
- 商品编号
- C2887651
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 32位 | |
| 采样率 | 6.25Hz | |
| 通道数 | 1 | |
| 工作电压 | 2.8V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 2MHz~8MHz；4.9152MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 10ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 51.2kHz | |
| 静态电流 | 1uA；5mA |
商品概述
KY5530 为一款 SPI 接口的单通道、32 位高精度 ADC 芯片，内置 1~128 倍可编程的低噪声仪表放大器、高精度 Sigma-Delta ADC，同时内部集成温度传感器、高精度基准电压源、晶体起振电路、高频内部 RC 时钟源。 ADC 实际有效精度（ENOB）24BIT @1 倍 PGA，22BIT @64 倍 PGA，等效输入噪声低至 6nV/√Hz。输出码率可配置为 6.25Hz 至 51.2KHz。 可用于各类电子秤、分析天平、直流电能测量、耳温枪等需要高精度、低零漂的应用场合。
商品特性
- 工作电压范围：2.8~5.5V
- 工作电流：工作模式 5mA，低功耗模式 1uA
- 内置低噪声放大器，1/2/4/8/16/32/64/128 倍可灵活配置
- 单通道差分信号输入
- 32 位高精度低零漂 Sigma-Delta ADC
- 支持 14 种降采样率，6.25Hz~200Hz
- 支持 50 或 60Hz 模式
- 支持 DC 偏差自校正
- 线性度 0.001% FS，24BIT 有效位数
- 噪声水平：6nV/√Hz @128 倍 PGA
- 内置晶体起振电路，频率 2MHz~8MHz，默认选用 4.9152MHz
- 集成 4.9MHz 内部高频 RC 时钟，-40~85°C 范围内温漂 1%
- 集成 10ppm/°C 的高精度基准参考电压源，默认使用外部输入的基准参考电压
- 内置温度传感器
- SPI 接口
- 支持标准 4 线或 3 线 SPI 接口
- 支持最高 10MHz 通信时钟
- 支持单一寄存器读写与多寄存器连续读写
- 支持命令帧奇偶校验保护
- 支持写入及读取操作的和校验保护
应用领域
- 各类电子秤
- 分析天平
- 直流电能测量
- 耳温枪
