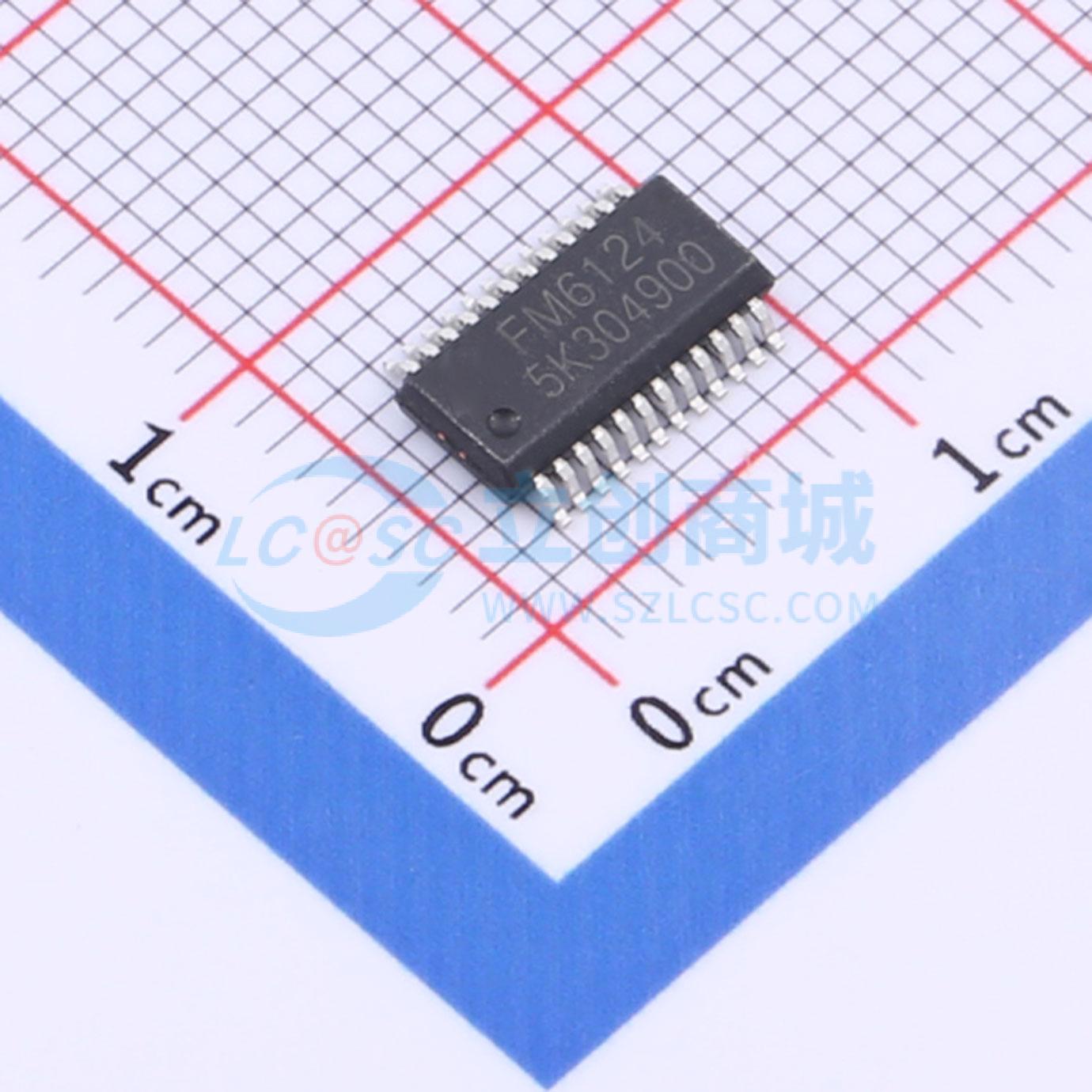

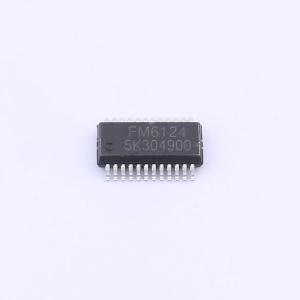

FM6124

FM6124是一款专为LED模块和显示器设计的驱动IC，具有16路恒定的电流输出驱动能力。采用了“输出钳位”专利技术，可以有效消除第一行偏暗现象，同时可以防止灯珠损坏。采用加强的消隐功能设计，具有极佳的消隐效果。同时具有极佳的抗干扰特性，恒流及低灰效果不受PCB板的影响。并可选用不同的外接电阻对输出级电流大小进行任意调节，精确控制LED的发光亮度。在显示过程(OE的下降沿)会缓存16bit显示数据，所以系统在FM6124显示的过程中可以再继续存入16bit串行数据，相比通用恒流源芯片，刷新率可以提高50%以上。电流精确控制技术，可使片间误差低于±3.5%，通道间误差低。

• 16路等电流输出通道
• 输出电流设定范围：0.7~32mA×16@VDD = 5V路恒定电流输出；0.5~25mA×16@VDD = 3.3V路恒定电流输出
• 电流精度：通道间的电流非一致性为±1.25%（一般值），±2%（最大值）；芯片间的电流非一致性为±2%（一般值），±3.5%（最大值）
• 快速输出电流响应（最小值）：30ns@VDD = 5V
• I/O施密特触发器触发输入
• 数据传输频率：fMAX = 30MHz（最大）
• ESD HBM PASS 4KV
• 供电电压：VDD = 3.3~6V
• 工作温度范围：Topr = -40~85°C
• 具有改善灯珠损坏功能
• 具有极佳的消隐效果
• 有效地消除第一行偏暗、低灰色块、低灰偏色和低灰麻点现象
• 具有极佳的抗干扰能力和低灰度效果
• 改善因灯珠损坏产生的毛毛虫现象
• 集成双缓存，刷新率比通用恒流芯片提高50%以上
• 封装形式：SSOP - 24
