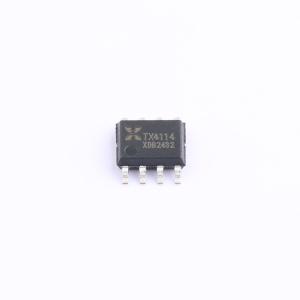

TX4114
内置MOS开关降压型同步整流DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX4114是一款开关降压型、同步整流DC-DC电源转换芯片。芯片宽输入电压范围8V到30V,输出电流高达2A。芯片采用同步整流架构提高了能量的转换效率,开关频率可调从150kHz-500kHz。芯片具有良好的带载能力和电压调节特性。内置MOS的快速瞬态响应提高了芯片工作稳定性。只需要少量的标准外部元件即可工作。芯片具有可调的电流限制和智能过温保护功能。芯片采用标准的SOP-8封装。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX4114
- 商品编号
- C329263
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~30V | |
| 输出电压 | 5V~24V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz~500kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 10mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TX4114 是一款开关降压型、同步整流DC-DC电源转换芯片。芯片宽输入电压范围8V到30V，输出电流高达2A。芯片采用同步整流架构提高了能量的转换效率，开关频率可调从150kHz - 500kHz。芯片具有良好的带载能力和电压调节特性。内置MOS的快速瞬态响应提高了芯片工作稳定性。只需要少量的标准外部元件即可工作。芯片具有可调的电流限制和智能过温保护功能。芯片采用标准的SOP-8封装。
商品特性
- 输入电压：8 - 30V
- 输出电压可调：5 - 24V
- 输出电流可调：高达2A
- 工作频率可调：150kHz - 500kHz
- 转换效率：高达93%
- 内置MOS管
- 芯片过温保护
- 输出短路保护
应用领域
- 医疗设备
- 消费类电子产品
- 线性稳压器的预调节器
- 分布式电源系统
- POE电源
- 安防设备
