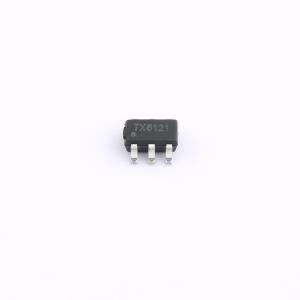

TX6121

PWM调光

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX6121 是一款高效率、高精度的降压型大功率 LED 恒流驱动控制器芯片。芯片采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。
品牌名称: XDS(芯鼎盛)
商品型号: TX6121
商品编号: C329273

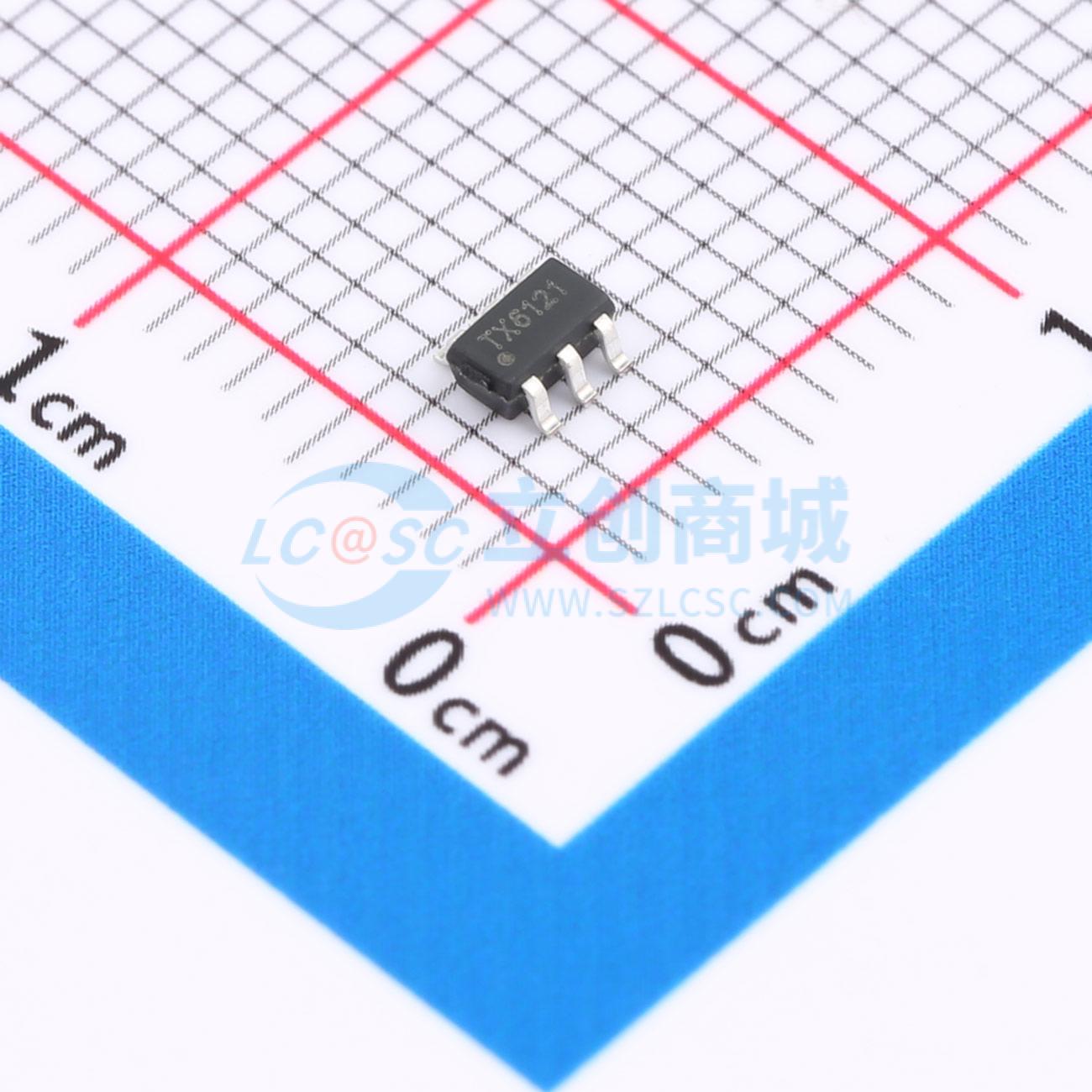

商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

TX6121 是一款高效率、高精度的降压型大功率 LED 恒流驱动控制器芯片。芯片采用固定关断时间的峰值电流控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。通过调节外置的电流采样电阻，能控制高亮度 LED 灯的驱动电流，使 LED 灯亮度达到预期恒定亮度。在 DIM 端加 PWM 信号，可以进行 LED 灯调光。DIM 端同时支持线性调光。芯片内部集成了 VDD 稳压管以及过温保护电路，减少外围元件并提高系统可靠性。芯片采用 SOT23-6 封装。

商品特性

输入电压：3.6 - 100V
转换效率：高达 93%
支持 PWM 调光和线性调光
最大工作频率：1MHz
CS 电压：250mV
芯片供电欠压保护：3.2V
关断时间可调
智能过温保护
内置 VDD 稳压管

应用领域

网络系统医疗设备
消费类电子产品自行车、电动车、摩托车灯
强光手电
LED 射灯
大功率 LED 照明
LED 背光

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	3.2V~100V
	开关频率	1MHz
	通道数	1
	输出电压	-
	输出电流	-

	属性	参数值
	调光	PWM
	特性	过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	降压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置
