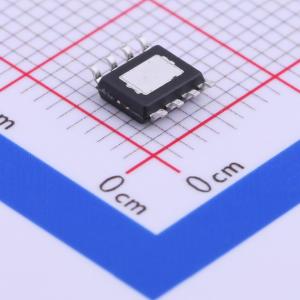

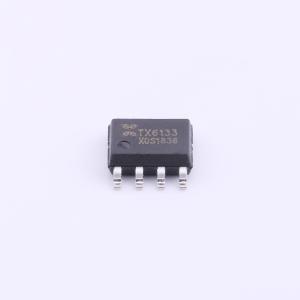

温馨提醒：图片仅供参考，商品以实物为准
TX6133
输出1.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX6133是一款内置100V功率MOS高效率、高精度的开关降压型大功率LED恒流驱动芯片。芯片采用固定频率的PWM工作模式，典型工作频率为140KHz。芯片采用平均电流检测模式，因此具有优异的负载调整率特性。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX6133
- 商品编号
- C329276
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.161克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 8V~100V | |
| 开关频率 | 140kHz | |
| 通道数 | 1 | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TX6133是一款内置100V功率MOS高效率、高精度的开关降压型大功率LED恒流驱动芯片。芯片采用固定频率的PWM工作模式，典型工作频率为140KHz。芯片采用平均电流检测模式，因此具有优异的负载调整率特性。内部集成低亮功能，可以通过HL端口实现高低亮的功能切换，HL悬空为高亮模式，HL接高电平为1/2电流的低亮模式。芯片内部还集成了VDD稳压管以及过温保护电路等，减少外围元件并提高系统可靠性。芯片采用ESOP8封装，散热片内置接SW脚。
商品特性
- 输入电压：8 - 100V
- 内置100V功率MOS
- 输出电流：100mA - 1.2A
- 转换效率：高达93%
- 工作频率：140KHz
- 平均电流工作模式
- 智能过温保护
- 内置VDD稳压管
应用领域
- 网络系统
- 医疗设备
- 消费类电子产品
- 电动车、电动汽车、摩托车
- 直流或交流输入LED驱动大功率LED照明LED背光
