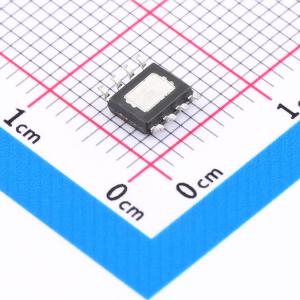

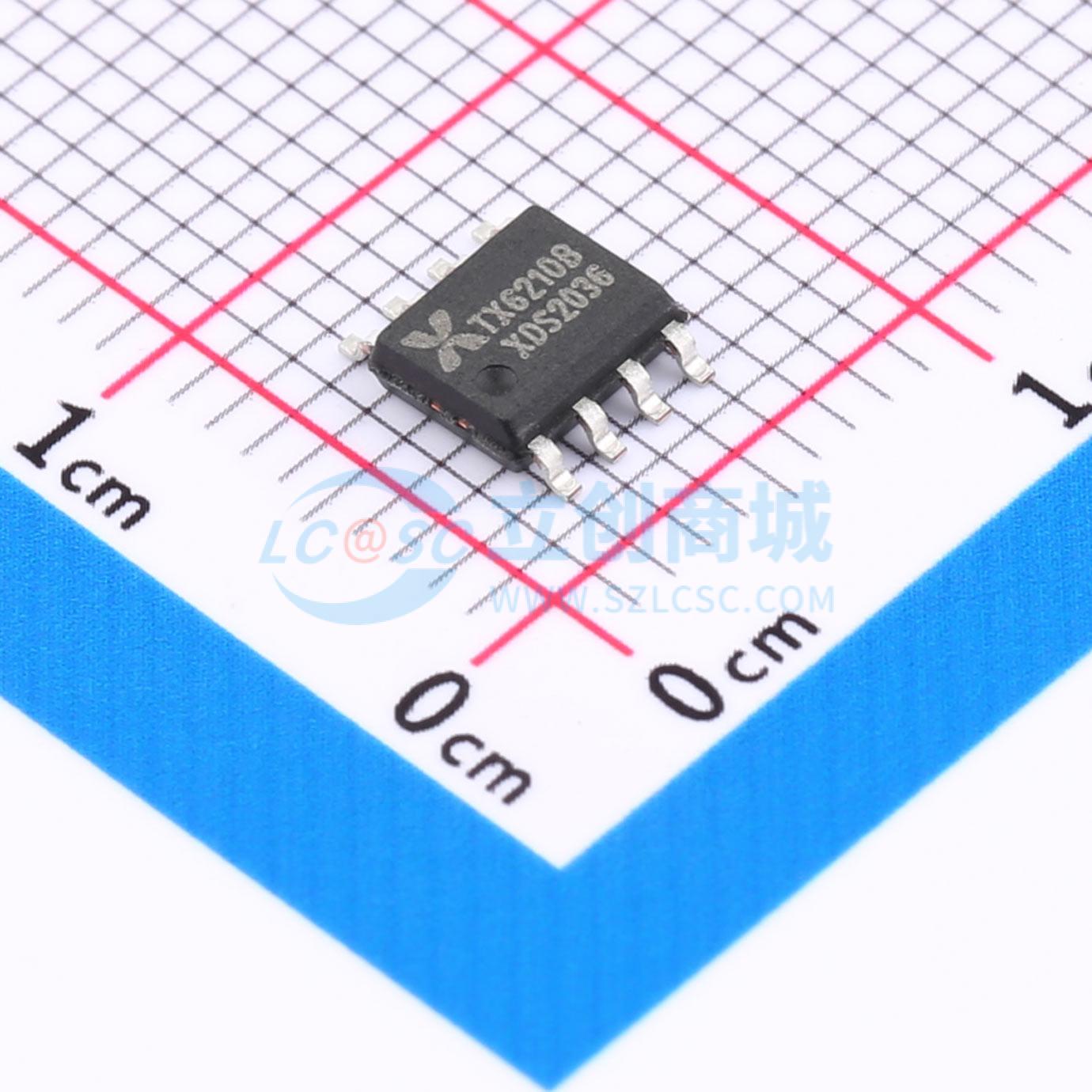

温馨提醒：图片仅供参考，商品以实物为准
TX6210
输出1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX6210是一款内置MOS管、高效率、高精度的升压型LED恒流驱动芯片。芯片采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。芯片通过调节外置的电流采样电阻，能控制LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX6210
- 商品编号
- C329277
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3.2V~60V | |
| 开关频率 | 1kHz~1MHz | |
| 通道数 | 1 | |
| 输出电流 | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | - | |
| 开关管(内置/外置) | 内置 |
商品概述
TX6210是一款内置MOS管、高效率、高精度的升压型LED恒流驱动芯片。芯片采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，工作频率可根据用户要求而改变。芯片通过调节外置的电流采样电阻，能控制LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在EN端加PWM信号，还可以进行LED灯调光。芯片内部集成了VDD稳压管，软启动以及过温保护电路，减少外围元件并提高系统可靠性。芯片采用ESOP8封装。散热片内置接SW脚。
商品特性
- 输入电压：3.6 - 60V
- 输出电压可调：< 60V
- 输出电流可调：高达2A
- 工作频率可调：高达1MHz
- 转换效率：高达95%
- 内置MOS管：60V
- 内置VDD稳压管
- 芯片过温保护
- 芯片供电欠压保护：3.2V
- 软启动12 - 24V
应用领域
- 网络系统
- 医疗设备
- 消费类电子产品
- LED灯杯
- 电池供电的LED灯串
- 平板显示LED背光
- 大功率LED照明
