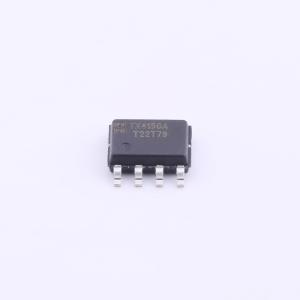

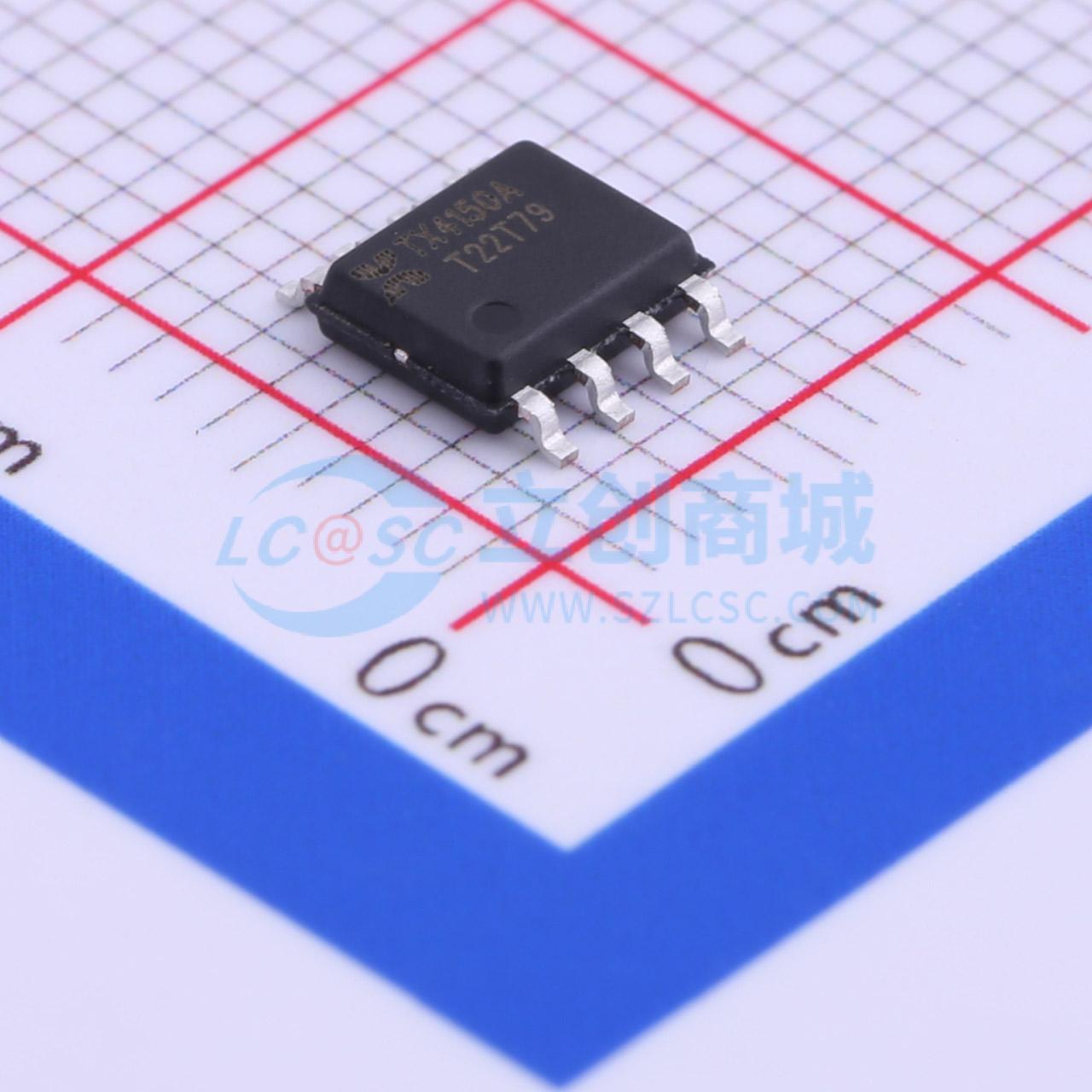

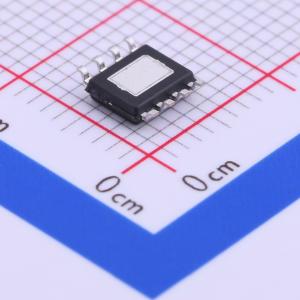

TX4150A

36V输入1.5A输出开关降压型DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX4150是一款36V输入,最大1.5A输出的开关降压型DC转换器。芯片集成了高侧36V250mΩ和低侧36V、140mΩ功率MOSFET。在4.5V至36V的宽输入电压下,提供1.5A连续负载电流输出可调,输入过压保护为33V。峰值电流模式控制提供快速的瞬态响应和逐周期的电流限制。芯片具有可配置的线路跌落补偿,输出电流可调。输入欠压锁定。输出过压保护。CC/CV模式控制提供恒定电流充电和恒压充电阶段之间的平滑过渡。内置软启动防止上电时的浪涌电流。芯片采用ESOP8封装。
品牌名称: XDS(芯鼎盛)
商品型号: TX4150A
商品编号: C329265
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.161克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

TX4150 是一款 36V 输入，最大 1.5A 输出的开关降压型 DC 转换器。芯片集成了高侧 36V 250mΩ 和低侧 36V、140mΩ 功率 MOSFET。在 4.5V 至 36V 的宽输入电压下，提供 1.5A 连续负载电流输出可调，输入过压保护为 33V。峰值电流模式控制提供快速的瞬态响应和逐周期的电流限制。芯片具有可配置的线路跌落补偿，输出电流可调。输入欠压锁定。输出过压保护。CC/CV 模式控制提供恒定电流充电和恒压充电阶段之间的平滑过渡。内置软启动防止上电时的浪涌电流。芯片采用 ESOP8 封装。

商品特性

宽输入电压 4.5V - 36V
输入过压保护
最大 1.5A 连续电流输出可调
效率：高达 97%
控制模式：恒流、恒压
固定频率：150KHz
线补功能
过热保护
启动时间可调

应用领域

网络系统消费类电子产品
充电器
便携式充电设备
通用 USB 充电器 DC - DC 的转换

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	-
	输出电流	1.5A
	开关频率	150kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
