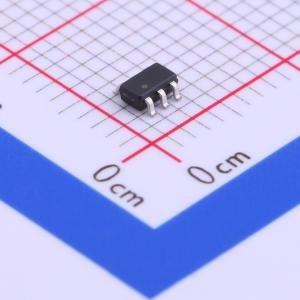

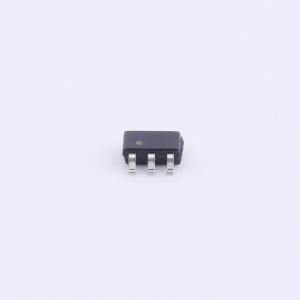

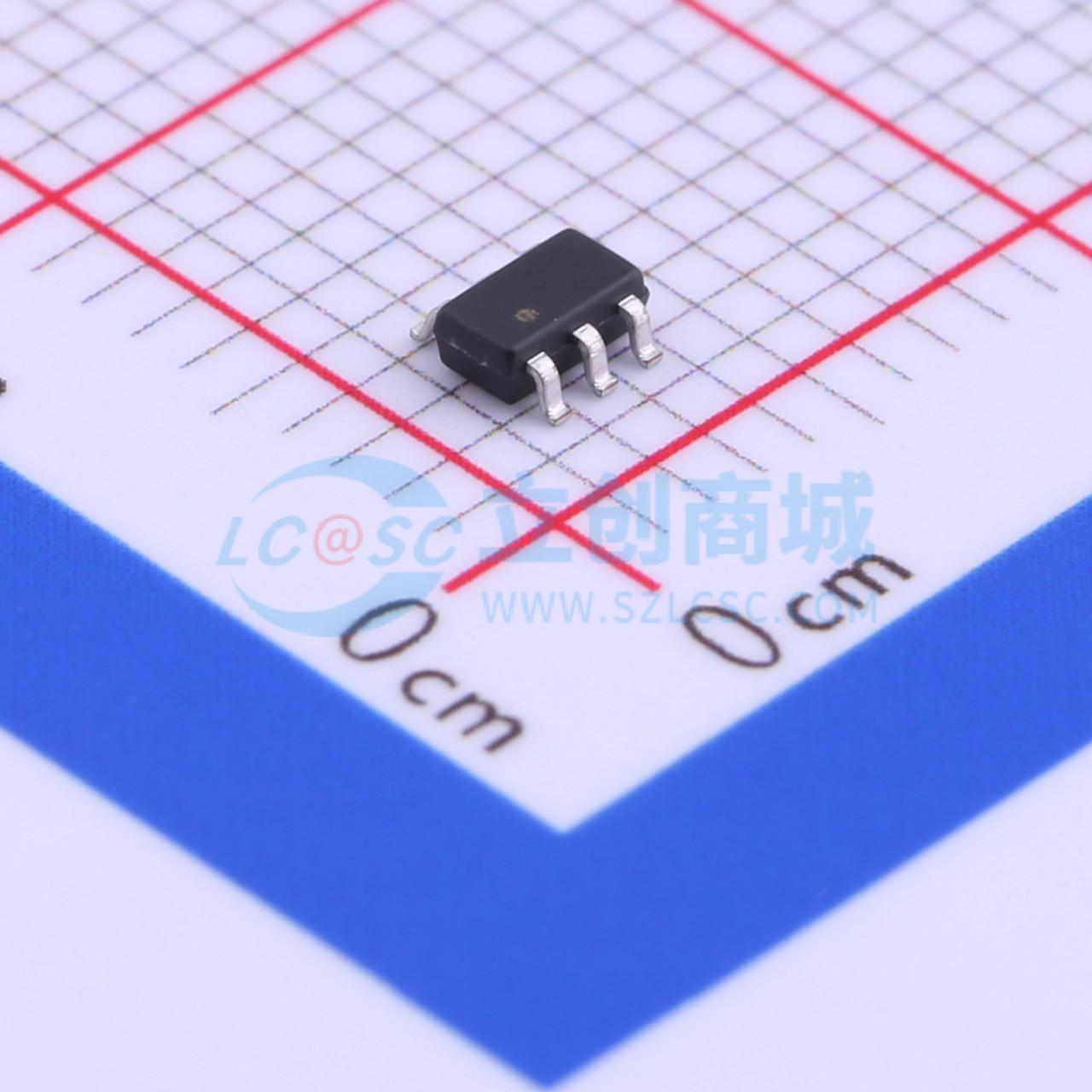

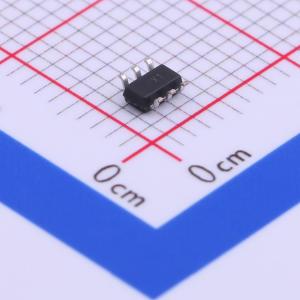

温馨提醒：图片仅供参考，商品以实物为准

TX4314

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX4314是一款低噪声开关电容倍压器。它从2.7V至4.5V输入产生稳定的输出电压。外部元件数量较少（VIN和VOUT只有一个快速电容和两个小旁路电容）使得芯片非常适用于电池供电的小型应用。
品牌名称: XDS(芯鼎盛)
商品型号: TX4314
商品编号: C329270
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

TX4314是一款低噪声开关电容倍压器。它从2.7V至4.5V输入产生稳定的输出电压。外部元件数量较少（VIN和VOUT只有一个快速电容和两个小旁路电容）使得芯片非常适用于电池供电的小型应用。芯片具有过温保护功能，可以承受从VOUT到GND的连续短路。低电流关断功能可将负载从VIN断开，静态电流<1μA。芯片采用SOT23 - 6封装。

商品特性

输入电压：2.7 - 4.5V
固定的：5V输出
输出电流：110mA（VIN ≥ 3V）
230mA（VIN ≥ 3...6V）
低噪声恒定频率（360kHz）
关断电流<1uA
无电感

应用领域

网络系统
医疗设备
消费类电子产品
白色LED背光
锂离子电池后备电源
智能卡阅读器PCMCIA本地5V电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交40单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	2.7V~4.5V
	静态电流(Iq)	170uA
	能量效率	78%
	开关频率	360kHz

	属性	参数值
	工作温度	-40℃~+85℃
	功能类型	升压
	输出电压(Vout)	4.8V~5.1V
	输出电流(Iout)	230mA
