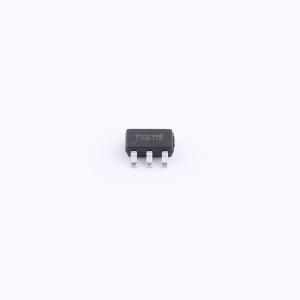

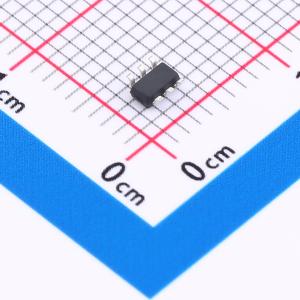

温馨提醒：图片仅供参考，商品以实物为准
TX6115
输出5A PWM调光
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX6115是一款降压型高精度、高亮度、内置高端电流检测的恒流驱动控制器。芯片通过外接电阻设定输出电流，最大输出电流5A，精度±3%。只需很少的元件就可实现降压、恒流驱动功能，并可以通过DIM引脚实现辉度调光控制功能。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX6115
- 商品编号
- C329271
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 5.5V~40V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -20℃~+85℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
TX6115是一款降压型高精度、高亮度、内置高端电流检测的恒流驱动控制器。芯片通过外接电阻设定输出电流，最大输出电流5A，精度±3%。只需很少的元件就可实现降压、恒流驱动功能，并可以通过DIM引脚实现辉度调光控制功能。系统采用电感电流滞环控制方式，对负载瞬变具有非常快的响应，对输入电压具有高的抑制比，其电感电流纹波为20%，且最高工作频率可达1MHz。该芯片适合宽输入电压范围的应用，其输入电压范围5.5V到40V。内置过温保护电路，当温度到达过温保护点时，系统立即进入过温保护模式，将降低输入电流以提高系统可靠性。芯片内置了LDO，其输出电压为5V，最大可提供5mA电流输出。芯片采用SOT23-6封装。
商品特性
- 输入电压：5.5 - 40V
- 外置MOS
- 输出电流可调：5A
- 最高工作频率：1MHz
- 转换效率：高达96%
- 辉度控制频率：5kHz
- 滞环控制，无需环路补偿
- 电流精度±3%
- 过温保护
应用领域
- 网络系统医疗设备
- 消费类电子产品
- 建筑、工业、环境照明
- 电池供电的LED灯串
- 平板显示LED背光
- LED照明
