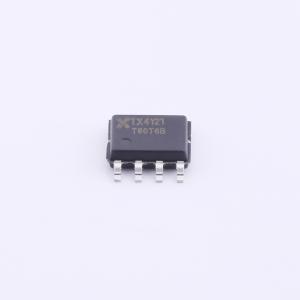

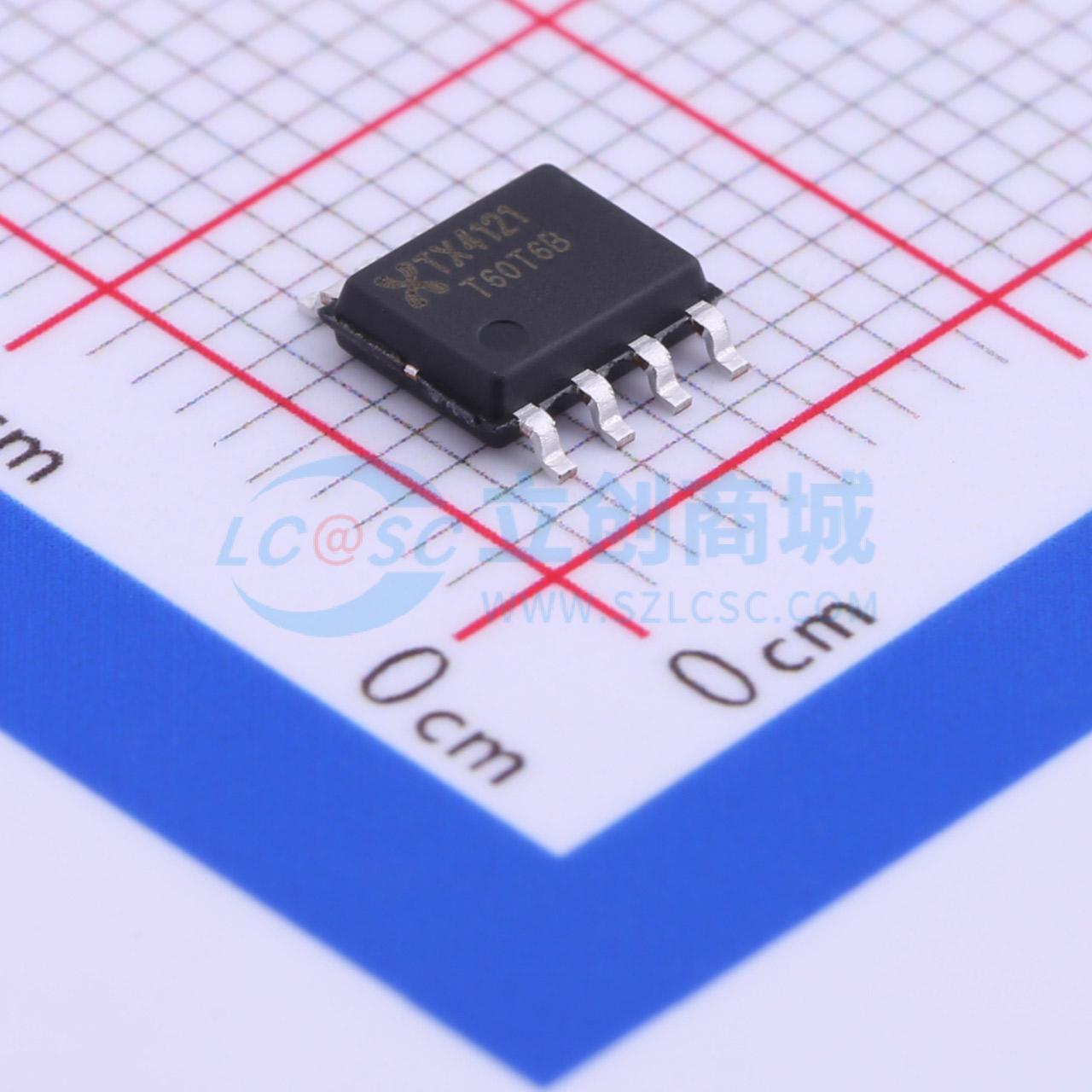

TX4121

3.1A开关降压型同步整流DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX4121是一款开关降压型同步整流DC-DC转换器。芯片集成了一个36V/79mΩ高侧MOSFET和一个36V/62mΩ低侧MOSFET,宽输入工作电压6.5V至36V能提供3.1A的连续负载电流输出,并具有33V输入过压保护。峰值电流模式控制提供快速的瞬态响应和逐周期限流。可编程软启动可防止上电时的浪涌电流。采用低ESR陶瓷输出电容即可稳定工作,输入欠压锁定,输入过压保护,防止设备在高输入电压下工作,输出过压保护,输出短路保护,同时具有高低端电流限制来保护设备。芯片采用ESOP8封装。
品牌名称: XDS(芯鼎盛)
商品型号: TX4121
商品编号: C329268
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.161克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

TX4121是一款开关降压型同步整流DC-DC转换器。芯片集成了一个36V/79mΩ高侧MOSFET和一个36V/62mΩ低侧MOSFET，宽输入工作电压6.5V至36V能提供3.1A的连续负载电流输出，并具有33V输入过压保护。峰值电流模式控制提供快速的瞬态响应和逐周期限流。可编程软启动可防止上电时的浪涌电流。采用低ESR陶瓷输出电容即可稳定工作，输入欠压锁定，输入过压保护，防止设备在高输入电压下工作，输出过压保护，输出短路保护，同时具有高低端电流限制来保护设备。芯片采用ESOP8封装。

商品特性

输入电压：6.5V - 36V
输入欠压锁定
3.1A连续输出电流
效率：高达95%
输入过压保护
输出过压保护
固定300KHz开关频率
过热保护
启动时间可调

应用领域

网络系统医疗设备
消费类电子产品
数据通信
XDSL调制解调器
分布式电源系统
USB充电器
便携式充电设备
机顶盒
电视
LCD显示器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交67单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.5V~36V
	输出电压	-
	输出电流	3.1A
	开关频率	300kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
	输出类型	可调
