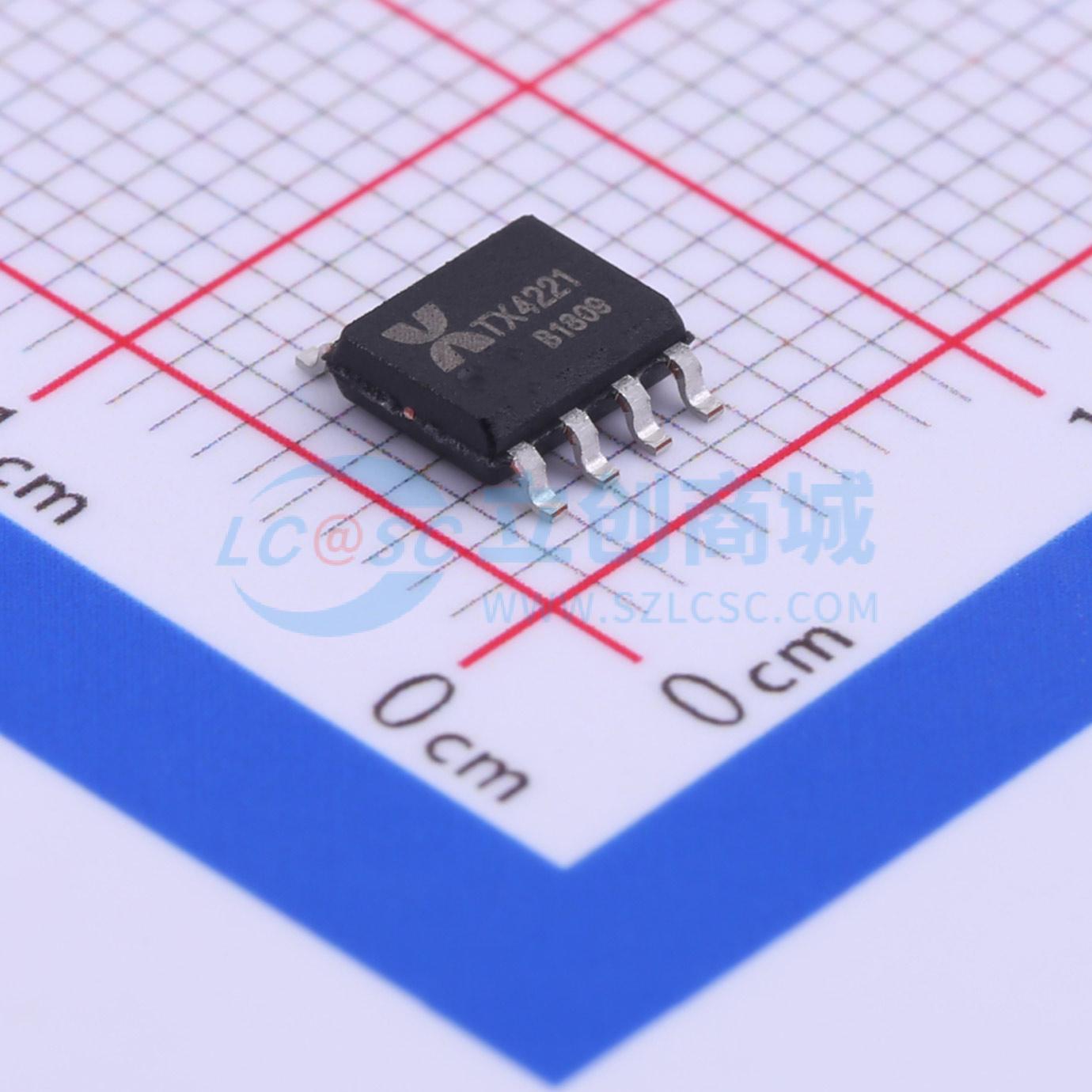

温馨提醒：图片仅供参考，商品以实物为准

TX4221

升压/升降压型DC-DC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX4221是一款专为升压、升降压开关电源设计的专用DC-DC控制器芯片。支持5-40V输入电压范围,通过扩展电路输入供电,也可以支持400V以上的输入电压范围。采用固定频率的PWM控制方式,并在轻载条件下自动降频提高转换效率。内置高精度误差放大器、振荡器、频率补偿电路、过流保护、EN脚关断功能、软启动和过温保护电路,简化外围设计并提高系统可靠性。采用SOP8封装。
品牌名称: XDS(芯鼎盛)
商品型号: TX4221
商品编号: C329269
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.112克(g)

商品参数

商品概述

TX4221是一款专为升压、升降压开关电源设计的专用DC-DC控制器芯片。典型应用支持5 - 40V输入电压范围，通过扩展电路输入供电，也可以支持400V以上的输入电压范围。芯片采用固定频率的PWM控制方式，并在轻载条件下自动降频提高转换效率。芯片内置高精度误差放大器，振荡器，以及频率补偿电路，简化了外围设计。芯片内置过流保护以及EN脚关断功能。芯片工作频率可通过一个外接电阻调节，方便根据不同应用设置系统工作频率。芯片内部集成了软启动以及过温保护电路，减少外围元件并提高系统可靠性。芯片采用SOP8封装。

商品特性

输入电压: 5 - 400V
高效率：高达95%
频率可通过外部电阻设置
EN脚关断功能
FB采样：1.0V
内置补偿电路
内置限流功能
内置过温保护
内置软启动

应用领域

网络系统医疗设备
消费类电子产品
升压、升降压转换器
手持设备供电EPC/笔记本适配器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交65单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型；升降压型
	工作电压	5V~40V
	输出电流	-
	开关频率	150kHz
	工作温度	-40℃~+85℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
