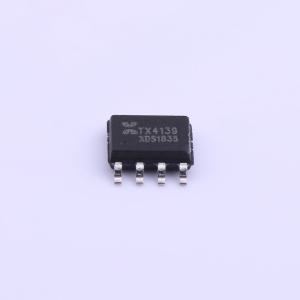

温馨提醒：图片仅供参考，商品以实物为准

TX4139

2A, 75V, 200KHz 降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TX4139是一款单片降压开关模式转换器,具有2A连续输出电流和4.5V至75V的宽输入电压范围。输出电压可调范围为0.8V至50V,固定200KHz开关频率。内置130mΩ功率MOSFET开关,具有轻载高效率、电源节省模式、可编程最大峰值电流、逐周期限流和热关断保护等功能。
品牌名称: XDS(芯鼎盛)
商品型号: TX4139
商品编号: C329266
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.112克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

TX4139是一款单片降压开关模式转换器。在较宽的输入电源范围内，它能实现2A的连续输出电流，且具有出色的负载和线性调节能力。通过精确的检测电阻感应电流，可对最大峰值电流进行编程设置。故障状态保护功能包括逐周期电流限制和热关断。TX4139仅需最少数量的常用标准外部元件。TX4139采用8引脚ESOIC8封装。

商品特性

4.5V至75V宽工作输入范围
输出电压可在0.8V至50V之间调节
轻载时高效
轻载时具备省电模式
可编程最大峰值电流
130mΩ内部功率MOSFET开关
固定200KHz频率
热关断
逐周期过流保护
采用8引脚ESOIC8封装

应用领域

平衡车
电动自行车
USB电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~75V
	输出电压	800mV~50V
	输出电流	2A
	开关频率	200kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	400uA
	开关管(内置/外置)	内置
	输出类型	可调
