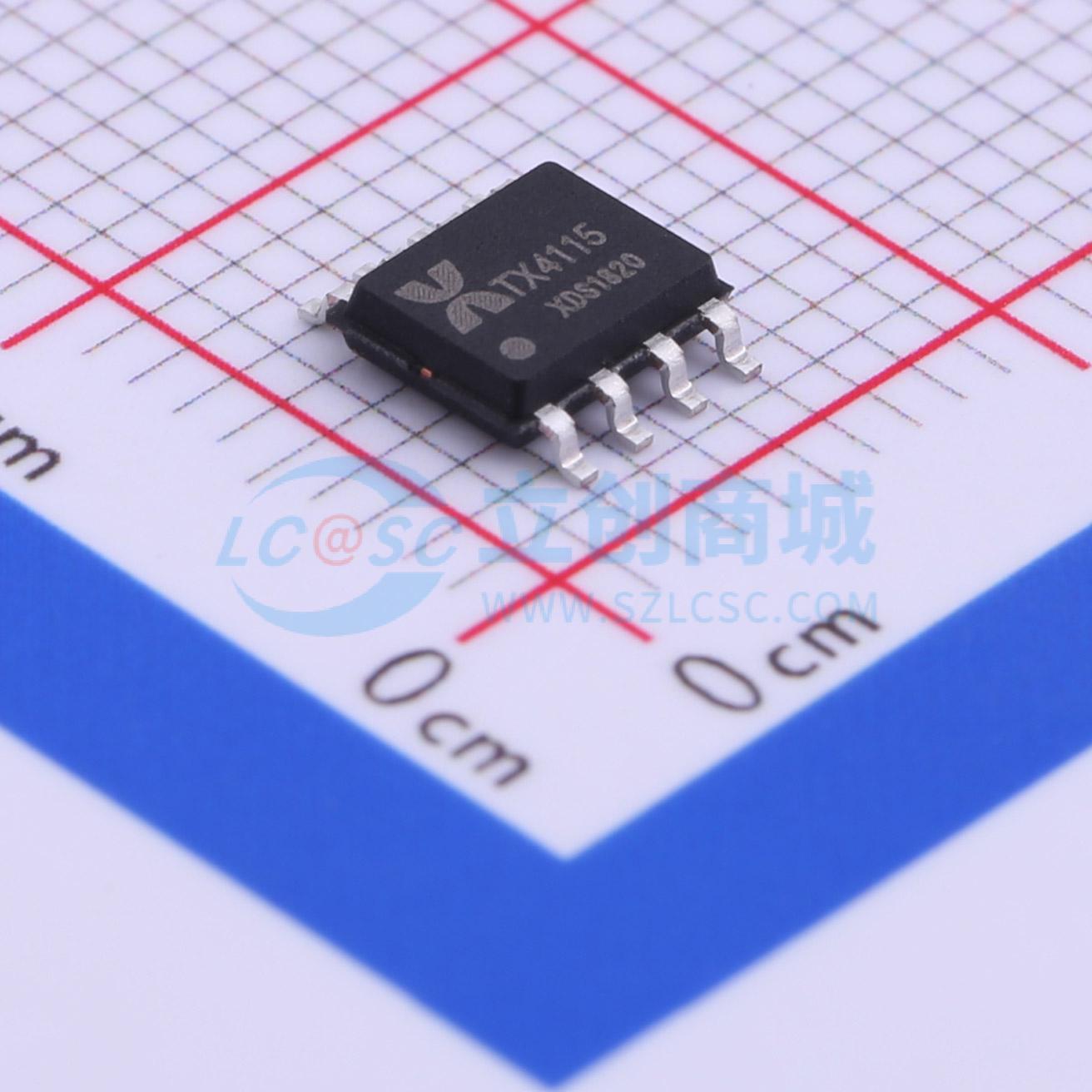

温馨提醒：图片仅供参考，商品以实物为准
TX4115
开关降压型同步整流DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TX4115是一款开关降压型同步整流DC-DC转换芯片,具有宽电压输入范围（8V到30V）,2.1A的连续输出电流,开关频率从130kHz到500kHz,高效同步整流架构,快速瞬态响应,可编程电流限制和过温保护功能,采用SOP-8封装。
- 品牌名称
- XDS(芯鼎盛)
- 商品型号
- TX4115
- 商品编号
- C329264
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 8V~30V | |
| 输出电压 | - | |
| 输出电流 | 2.1A | |
| 开关频率 | 130kHz~500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
- TX4115是一款开关降压型同步整流DC-DC转换芯片。
- 宽电压输入范围从10V到30V，芯片实现了2.1A的连续输出电流，具有出色的带载和线路调节能力。
- 该开关频率从150kHz到500kHz，芯片提供了高效的同步整流架构设计。
- IC提供了快速的瞬态响应特性，芯片只需很少的外围元件。
- 其他功能包括可编程电流限制和过温保护。
- 芯片采用了SOP-8封装。
商品特性
- 输入电压：8 - 30V
- 输出电流：2.1A连续电流
- 转换效率：93%
- 开关频率：130 - 500KHz
- 可调电流限制
- 热保护
应用领域
- 网络系统
- 医疗设备
- 消费类电子产品
- 建筑、工业
- 充电器/适配器
- 分布式电源系统电池充电器
