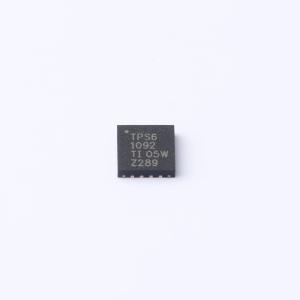

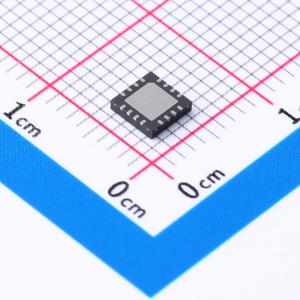

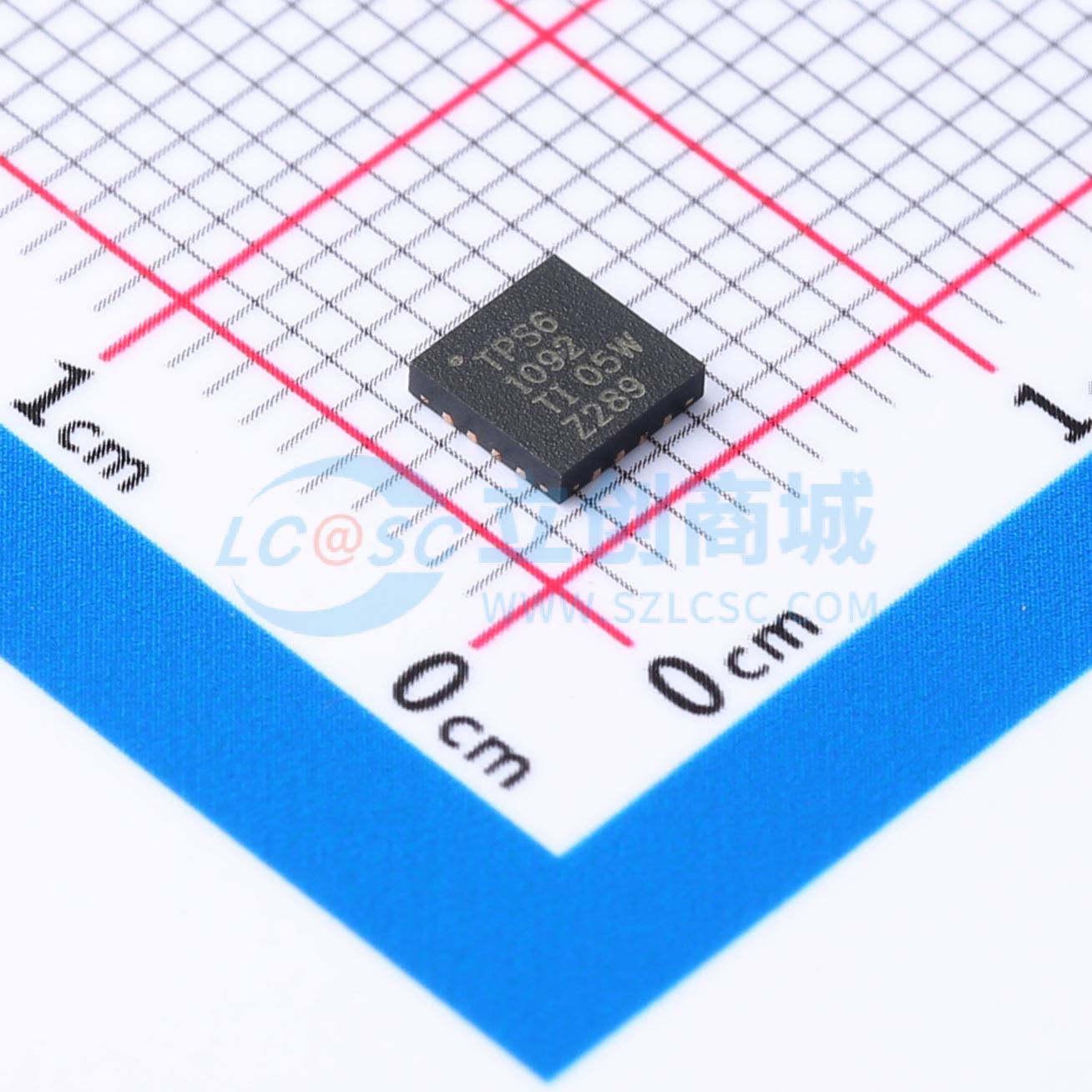

TPS61092RSAR

TPS6109x 器件为采用单节锂离子或锂聚合物电池，或两节碱性、镍镉或镍氢电池供电，且所需供电电流高达 1 A 或更高的产品提供电源解决方案。该转换器可生成稳定的输出电压，该电压可通过外部电阻分压器进行调节，也可在芯片内部固定。它能实现高效的电源转换，在低至 1.8 V 的电源电压下，可在 5 V 电压下提供高达 0.5 A 的输出电流。所采用的升压转换器基于固定频率、脉冲宽度调制（PWM）控制器，并使用同步整流器以实现最高效率。升压开关和整流开关内部相连，以尽可能降低漏感并实现最佳的电磁干扰（EMI）性能。升压开关中的最大峰值电流限制在 2500 mA。 该转换器可被禁用，以最大程度减少电池消耗。在关断期间，负载与电池完全断开。该器件采用了低 EMI 模式，以减少振铃现象，并在转换器进入不连续导通模式时有效降低辐射电磁能量。 输出电压可通过外部电阻分压器进行编程设置，也可在芯片内部固定。 该器件采用 16 引脚、4 mmx4 mm 的 VQFN（16 RSA）封装。

• 同步（效率达 96%）升压转换器
• 输入电压为 1.8 V 时可提供 500 mA 输出电流
• 采用 16 引脚、4x4 VQFN 封装
• 器件静态电流：20 μA（典型值）
• 输入电压范围：1.8 V 至 5.5 V
• 可调输出电压高达 5.5 V，有固定输出电压可选
• 具备省电模式，可在低输出功率时提高效率
• 低电量比较器
• 低 EMI 转换器（集成抗振铃开关）
• 关断期间负载断开
• 过温保护

• 所有单节锂电池或双节电池供电或 USB 供电的产品
• MP3 播放器、个人数字助理（PDA）及其他便携式设备
