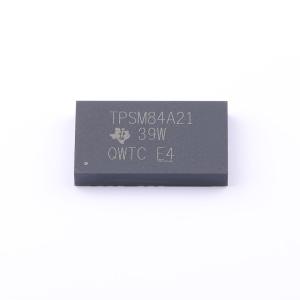

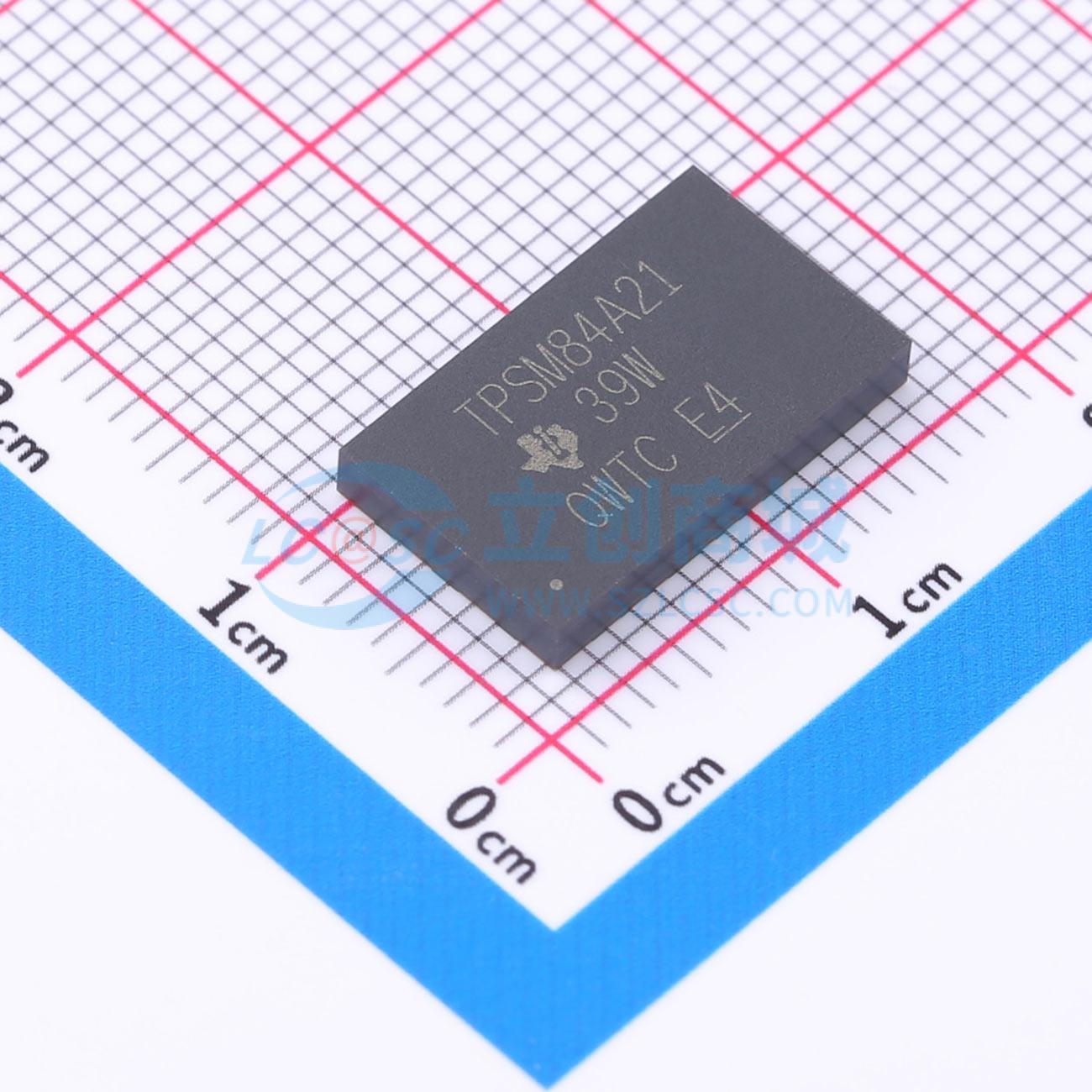

TPSM84A21MOJR

8V至14V输入、0.508V至1.35V输出、10A SWIFT电源模块降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有集成输入和输出电容器的 8V 至 14V 输入、0.508V 至 1.35V 输出、10A 电源模块 20-QFM -40 to 85
品牌名称: TI(德州仪器)
商品型号: TPSM84A21MOJR
商品编号: C2878955
商品封装: QFM-20(9x15)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPSM84A21是一套易于使用的集成电源解决方案，它将TPS54A20 10A、DC/DC同步降压转换器与功率MOSFET、隔离电感、输入和输出电容以及无源器件完美融合于薄型封装中。这套完备的电源解决方案只需一个电阻即可设置电压，设计过程中无需考虑回路补偿和磁件选型。对于标准应用而言，凭借这套全集成电源解决方案，无需使用额外的输入或输出电容即可正常运行，而且只需通过一个外部电阻即可设置输出电压。此外，TPSM84A21还支持高频运行，同时兼具超快瞬态响应和精准的稳压能力，轻松满足严格的稳压规范。该器件采用9mm×15mm的小巧尺寸，方便焊接在印刷电路板上，从而打造一种紧凑的薄型负载点设计。

商品特性

全集成电源解决方案，包括输入和输出电容
只需一个电阻即可设置电压
9mm x 15mm尺寸，最大高度2.3mm
与TPSM84A22引脚兼容
超快速负载阶跃响应
效率高达88%
1%的输出电压精度
4MHz开关频率
MSL 3/245°C峰值回流焊温度
与外部时钟同步
电源正常输出
预偏置输出启动
可编程欠压闭锁(UVLO)
工作IC结温范围：-40°C至+125°C
工作环境温度范围：-40°C至+85°C
符合EN55022 B类辐射标准

应用领域

电信和无线基础设施
测试和测量
Compact PCI/PCI Express/PXI Express

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	隔离电源模块
	功能类型	降压型
	通道数	1
	工作电压(Vin)	8V~14V
	转换效率	86.5%
	输出电压(Vout)	550mV~1.35V
	输出电流(最大值)	10A

	属性	参数值
	特性	过流保护；欠压保护；过热保护
	工作温度	-40℃~+85℃
	开关频率	4MHz
	纹波噪声	8mVp-p
	长度	15mm
	宽度	9mm
	高度	2.3mm
