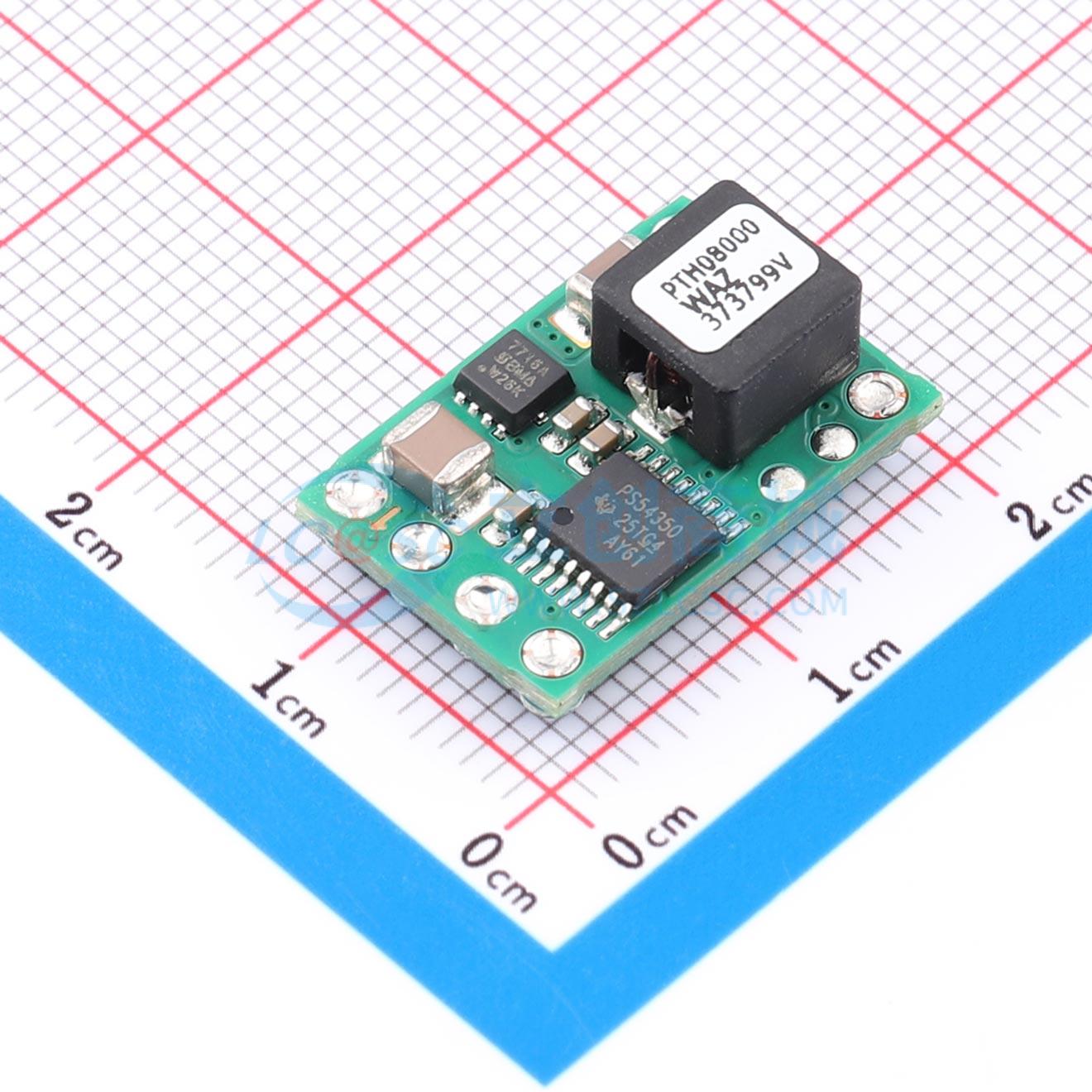

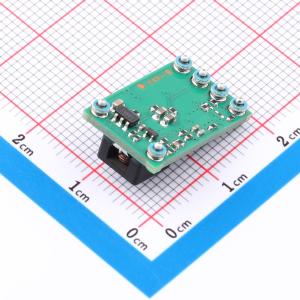

温馨提醒：图片仅供参考，商品以实物为准
PTH08000WAZT
降压型 4.5V~14V 900mV~5.5V 2.25A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PTH08000W 具有自动跟踪功能的 2.25A 输出 5/12V 输入的非隔离宽调节模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- PTH08000WAZT
- 商品编号
- C2879239
- 商品封装
- SMD-6P,19.1x12.7mm
- 包装方式
- 编带
- 商品毛重
- 9.766667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 工作电压(Vin) | 4.5V~14V | |
| 转换效率 | 94% | |
| 输出电压(Vout) | 900mV~5.5V | |
| 输出电压精度 | ±3% |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流(最大值) | 2.25A | |
| 纹波噪声 | 40mVp-p | |
| 开关频率 | 300kHz | |
| 最大容性负载 | 330uF | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 可编程输出电压；自动故障恢复；上电时序控制；欠压保护；过流保护；过热保护 |
商品概述
PTH08000W 是一款高集成度、低成本的开关稳压模块，可提供最高2.25A的输出电流。PTH08000W的电源转换效率远高于TO-220线性稳压器IC，无需散热片。其尺寸小巧（0.75英寸×0.5英寸），操作灵活，可为多种应用创造价值。PTH08000W的输入电压范围为4.5V 至 14V，支持5V或12V输入总线供电。采用开关模式电源转换技术，PTH08000W可从5V输入总线降压至低至0.9V的输出电压，功耗低于1W。输出电压可通过单个外部电阻在0.9V 至 5.5V范围内任意调节。该系列包含Auto-Track™排序功能，该功能可让模块在上电和掉电过程中跟踪彼此或任何外部电压，简化了电源系统中的电源电压排序任务。操作特性包括欠压锁定（UVLO）、开/关禁止、过流保护和过温保护。目标应用包括电信、测试测量应用和高端消费产品。该产品提供通孔和表面贴装两种封装选项，包含卷带包装。PTH08000W符合TI的RoHS和无铅合规路线图要求。
商品特性
- 最高输出电流可达2.25A
- 输入电压范围为 4.5V 至 14V
- 输出电压可在0.9V 至 5.5V范围内调节
- 效率最高可达94%
- 具备开/关禁止功能
- 具备欠压锁定(UVLO)
- 具备输出过流保护（非锁存，自动复位）
- 具备过温保护
- 提供表面贴装封装
- 获得安全机构认证:UL/cUL 60950、EN 60950
应用领域
- 电信
- 仪器仪表
- 通用电路
- 测试测量
- 高端消费产品
