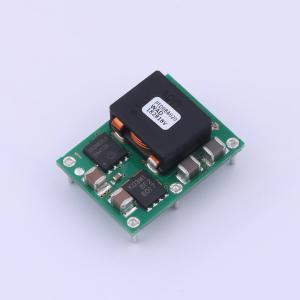

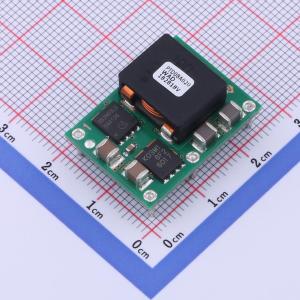

PTD08A020WAD

非隔离宽输出数字电源轨模块

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: PTD08A020W 20A、4.75V 至 14V、非隔离式数字电源传动模块
品牌名称: TI(德州仪器)
商品型号: PTD08A020WAD
商品编号: C2879632
商品封装: DIP-12
包装方式: 托盘
商品毛重: 16.3克(g)

商品参数

商品概述

PTD08A020W是额定20A的非隔离式数字PowerTrain模块。该模块是数字电源系统的功率转换部分，集成了TI的UCD7230 MOSFET驱动IC。PTD08A020W必须配合数字电源控制器使用，例如UCD9240或UCD9110系列。PTD08A020W接收来自数字控制器的控制信号，并将参数和状态信息反馈回数字控制器。PowerTrain模块与数字电源控制器共同构成成熟、可靠且易于配置的电源管理解决方案。PTD08A020W输入电压范围为4.75 V 至 14 V，可降压输出0.7 V 至 3.6 V的宽范围输出电压。宽输入电压范围使PTD08A020W特别适用于采用非严格稳压8-V、9.6-V或12-V中间分配总线的先进计算和服务器应用。此外，宽输入电压范围支持采用严格稳压5-V或12-V中间总线架构的应用，可提升设计灵活性。该模块集成输出过流保护和温度监测功能，可防范大多数负载故障。输出电流和模块温度信号提供给数字控制器，允许用户自定义过流和过温报警及故障场景。该模块采用双面表面贴装结构，可实现低剖面和紧凑封装尺寸。封装选项包含通孔和表面贴装两种配置，均为无铅且符合RoHS要求。

商品特性

输出电流最高可达20 A
输入电压范围为4.75 V 至 14 V
输出电压可编程，范围为0.7 V 至 3.6 V
效率最高可达96%
集成数字I/O，包含PWM信号、INHIBIT、电流限标志（FAULT）、同步整流器使能（SRE）
集成模拟I/O，包含温度检测、输出电流检测
待获得UL/IEC/CSA-C22.2 60950-1安规机构认证
工作温度范围为-40 ℃ 至 85 ℃

应用领域

采用UCD92XX数字控制器的数字电源系统
先进计算应用
服务器应用

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.75V~14V
	转换效率	89%；80%；86%；83%；84%；91%
	输出电压(Vout)	700mV~3.6V

	属性	参数值
	输出电流(最大值)	20A
	静态电流	5mA
	纹波噪声	20mVp-p
	开关频率	350kHz
	工作温度	-40℃~+85℃
