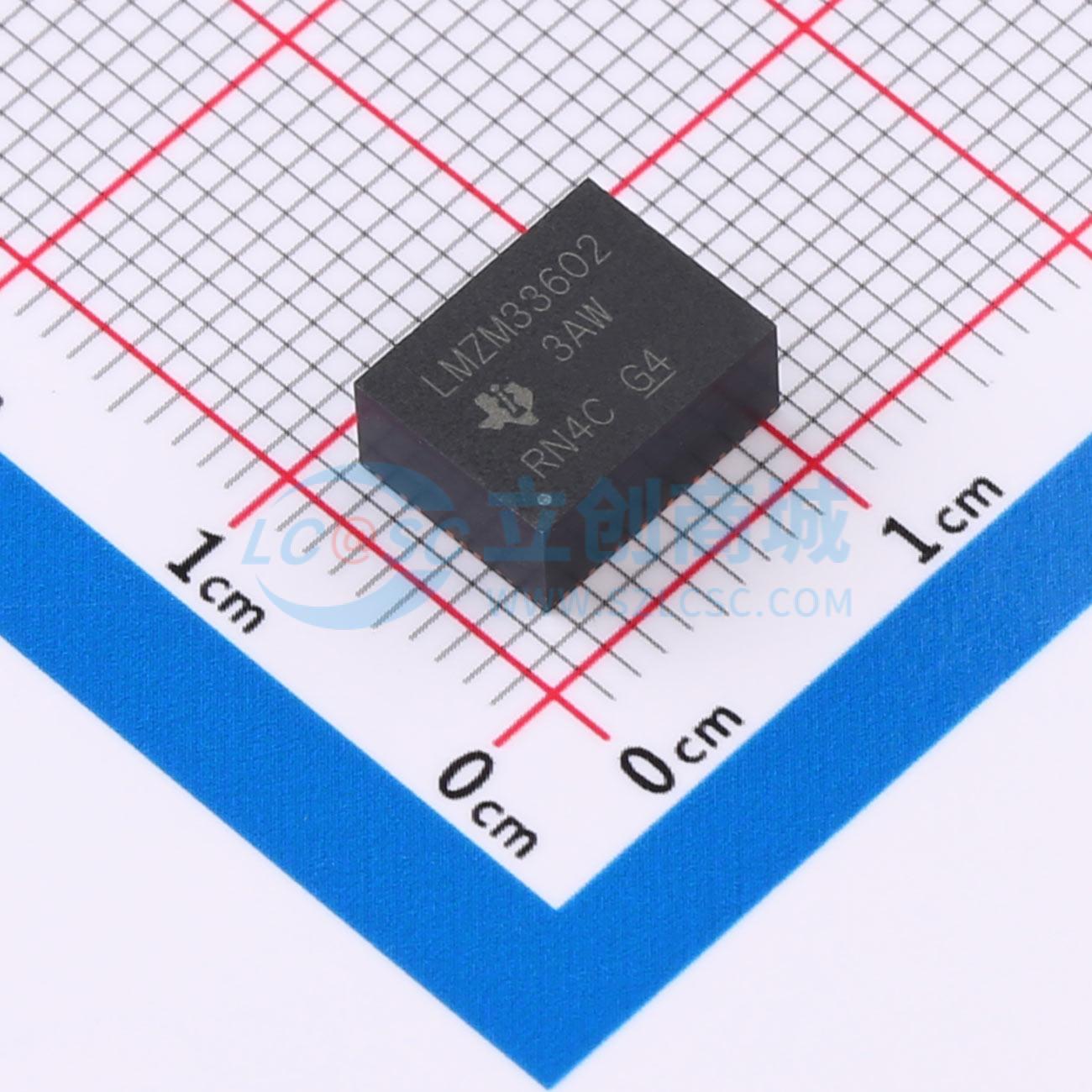

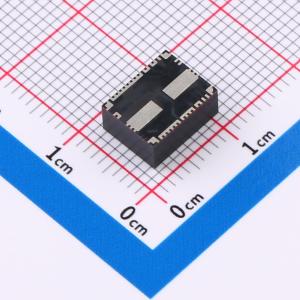

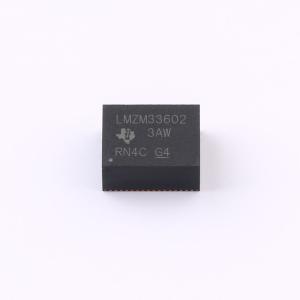

温馨提醒：图片仅供参考，商品以实物为准
LMZM33602RLRR
降压型 4V~36V 1V~18V 2A
- 描述
- LMZM33602 采用紧凑型 7x9x4mm QFN 封装的 4V 至 36V、2A 降压直流/直流电源模块
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMZM33602RLRR
- 商品编号
- C2879687
- 商品封装
- B3QFN-18(7x9)
- 包装方式
- 编带
- 商品毛重
- 1.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | - | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 4V~36V | |
| 转换效率 | 95% | |
| 输出电压(Vout) | 1V~18V | |
| 输出电压精度 | ±1.5% | |
| 输出电流(最大值) | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 纹波噪声 | 10mVp-p | |
| 开关频率 | 1.2MHz | |
| 最大容性负载 | - | |
| 工作温度 | -40℃~+105℃ | |
| 长度 | 9mm | |
| 宽度 | 7mm | |
| 高度 | 4mm | |
| 功能特性 | 可编程输出电压；外部时钟同步；欠压保护；过流保护；过热保护 |
商品概述
LMZM33602 电源模块是一款易于使用的集成式电源解决方案，它在一个扁平封装内整合了一个带有功率MOSFET 的 2A 降压直流/直流转换器、一个屏蔽式电感器和多个无源器件。此电源解决方案仅需四个外部组件，并且省去了设计流程中的环路补偿和磁性元件选择过程。该器件采用 9mm × 7mm × 4mm、18 引脚 QFN 封装，可轻松焊接到印刷电路板上，并实现紧凑的低厚度负载点设计。LMZM33602 具有全套功能集，包括电源正常状态指示、可编程 UVLO、预偏置启动、过流和过热保护，因此可为各种应用供电。
商品特性
- 完全集成的电源解决方案
- 仅需四个外部元件
- 最小解决方案尺寸 < 100mm2
- 9mm × 7mm × 4mm QFN 封装
- 所有引脚均分布在封装外围
- 输入电压范围:4V 至 36V
- 输出电压范围:1 V 至 18 V
- 效率高达 95%
- 可调节的开关频率范围（200kHz 至 1.2MHz）
- 支持与外部时钟同步
- 电源正常状态输出
- 符合 EN55011 B 类辐射 EMI 标准
- IC 工作结温范围:–40℃ 至 +125℃
- 工作环境温度范围:-40℃ 至 +105℃
- 使用 LMZM33602 并借助 WEBENCH® PowerDesigner 创建定制设计方案
应用领域
- 工厂和楼宇自动化
- 智能电网与能源
- 工业
- 医疗
- 反相输出应用
