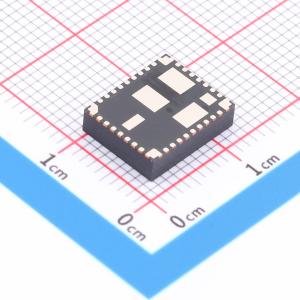

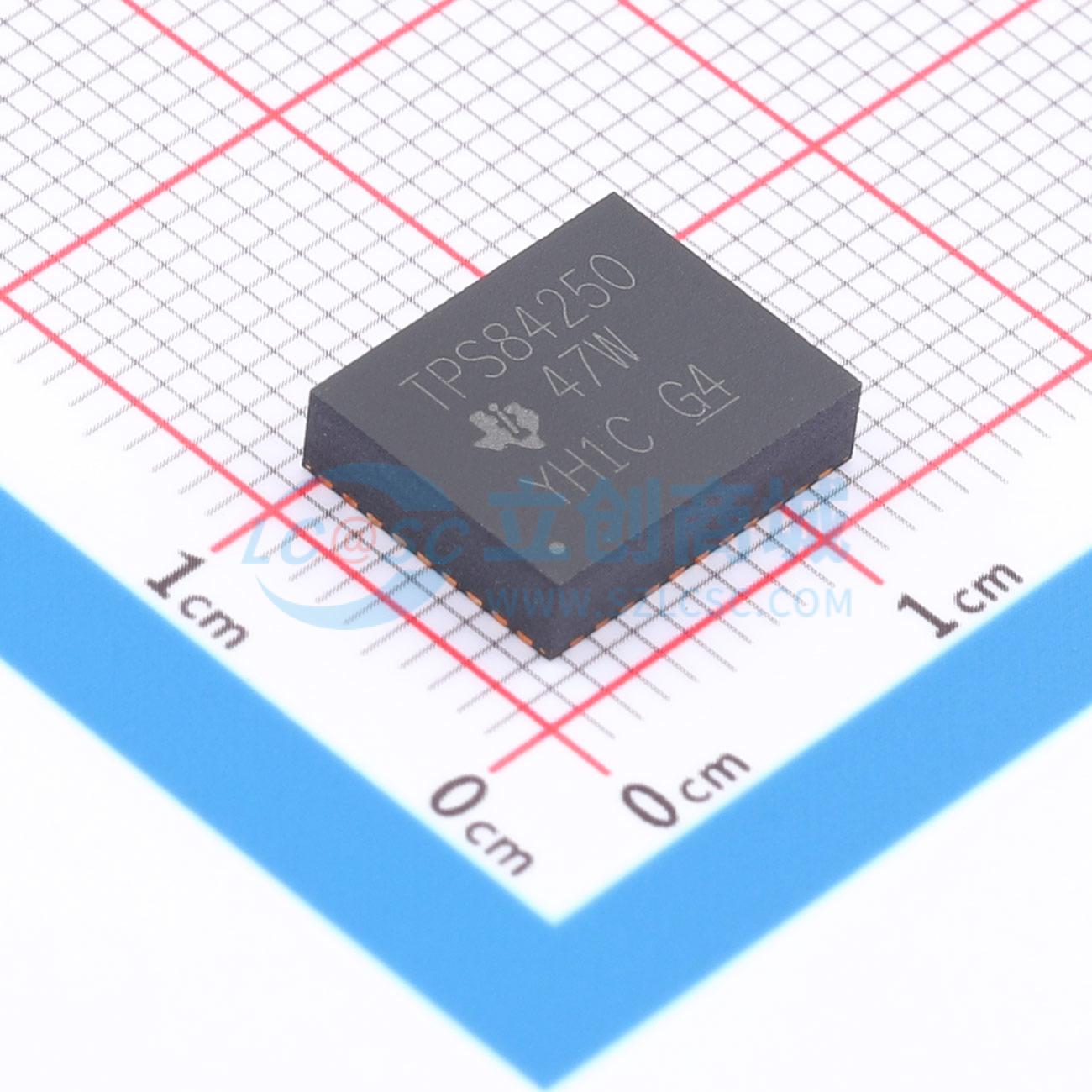

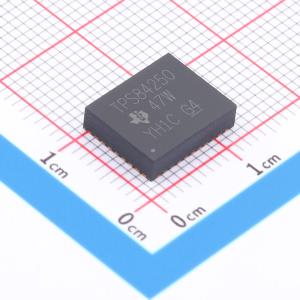

TPS84250RKGT

降压型 2.5A 7V~50V

描述: 一款简单易用的集成式电源解决方案，在一个低厚度、四方扁平无引线(QFN)封装内组合了一个带有电感器的2.5A直流/直流转换器和无源器件。此整体电源解决方案仅需五个外部组件，并省去了环路补偿和磁性元件选择过程。可以很容易地将小型9mm×11mm×2.8mm，QFN封装焊接在一个印刷电路板上，并且可实现一个效率大于90%的紧凑负载点设计以及出色的功率耗散能力。提供了一个离散负载点设计的灵活性和特性集并且是宽范围集成电路(IC)和系统供电的理想选择。先进的封装技术可提供一个与标准QFN贴装和测试技术兼容的稳健耐用且可靠的电源解决方案。
品牌名称: TI(德州仪器)
商品型号: TPS84250RKGT
商品编号: C2879690
商品封装: B1QFN-41(9x11)
包装方式: 编带
商品毛重: 1.02克(g)

商品参数

商品概述

TPS84250 是一款简单易用的集成式电源解决方案，在一个低厚度、四方扁平无引线(QFN) 封装内组合了一个带有电感器的2.5A 直流/直流转换器和无源器件。此整体电源解决方案仅需五个外部组件，并省去了环路补偿和磁性元件选择过程。可以很容易地将小型 9mm×11mm×2.8mm，QFN 封装焊接在一个印刷电路板上，并且可实现一个效率大于 90% 的紧凑负载点设计以及出色的功率耗散能力。TPS84250 提供了一个离散负载点设计的灵活性和特性集并且是宽范围集成电路(IC) 和系统供电的理想选择。先进的封装技术可提供一个与标准 QFN 贴装和测试技术兼容的稳健耐用且可靠的电源解决方案。

商品特性

完整的集成式电源解决方案可实现小尺寸和扁平设计
7V 至 50V 的宽输入电压范围，2.5V 至 15V 输出可调范围
65V 浪涌能力
效率高达 96%
可调开关频率（300kHz 至 1MHz）与外部时钟同步
可调慢速启动
输出电压排序和跟踪
电源正常输出
可编程欠压锁定(UVLO)
输出过流保护
过热保护
预偏置输出启动
运行温度范围： -40°C 至 +85°C
增强的热性能；14°C/W
符合 EN55022 B 类辐射标准

应用领域

工业和电机控制
自动测试设备
医疗和成像设备
高密度电源系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	7V~50V
	输出电压	2.5V~15V
	输出电流	2.5A
	开关频率	400kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
