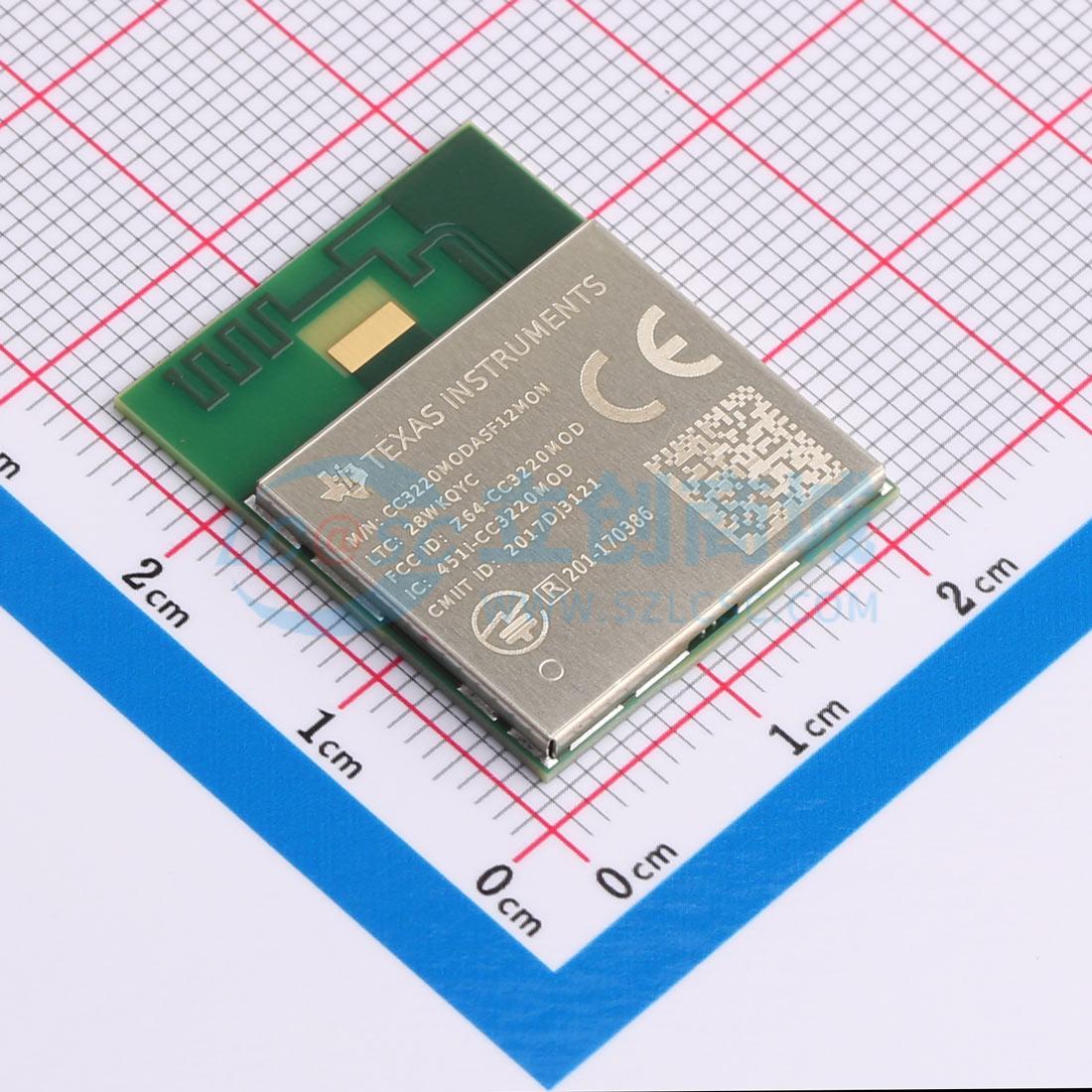

温馨提醒：图片仅供参考，商品以实物为准

CC3220MODASF12MONR

SimpleLink Wi-Fi无线MCU模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CC3220MODA 具有天线的 SimpleLink™ Arm Cortex-M4 Wi-Fi®CERTIFIED™ 无线模块
品牌名称: TI(德州仪器)
商品型号: CC3220MODASF12MONR
商品编号: C2878951
商品封装: QFM-63(25.5x20.5)
包装方式: 编带
商品毛重: 2.68克(g)

商品参数

商品概述

使用此完全可编程的无线微控制器 (MCU) 模块开始您的设计，它经过 FCC、IC、CE、MIC 和 SRRC 认证，且具有内置 Wi-Fi 连接。CC3220MODx 和 CC3220MODAx 模块系列专为物联网而设计，是集成了两个物理隔离片上 MCU 的无线模块。

应用处理器 Arm Cortex-M4 MCU 具有用户专用的 256KB RAM（CC3220SF 型号上具有 1MB XIP 闪存）。一个网络处理器 MCU，可运行所有 Wi-Fi 和互联网逻辑层。此基于 ROM 的子系统包含 802.11b/g/n 无线电、基带和具有强大加密引擎的 MAC，采用 256 位加密，可实现快速安全的互联网连接。

CC3220MODx 和 CC3220MODAx 无线 MCU 系列属于第二代 Internet-on-a chip 系列解决方案。这一代引进了可进一步简化互联网连接的新特性和功能。新功能包括：

IPv6
增强的 Wi-Fi 配置优化的低功耗管理
增强的文件系统安全
Wi-Fi AP 可连接多达 4 个基站
可同时打开更多的 BSD 套接字—多达 16 个 BSD 套接字（其中 6 个支持安全型 HTTPS）
支持 HTTPS
支持 RESTful API
非对称密钥加密库

CC3220MODx 和 CC3220MODAx 无线 MCU 系列支持以下模式：基站、AP 和 Wi-Fi Direct。CC3220MODx 和 CC3220MODAx 模块还支持 WPA2 和 WPA3 个人版和企业版安全性。该子系统包含嵌入式 TCP/IP 和 TLS/SSL 堆栈、HTTP 服务器和多个互联网协议。该模块支持多种 Wi-Fi 配置方法，包括基于 AP 模式的 HTTP、SmartConfig 技术和 WPS2.0。

电源管理子系统包括支持宽电源电压范围的集成式直流/直流转换器。此子系统支持低功耗深度睡眠、RTC 休眠（仅消耗 5µA）和关断模式（仅消耗 1µA）等低功耗模式，有助于延长电池寿命。

SimpleLink CC3220MODx 和 CC3220MODAx 模块系列有 4 个不同的模块型号：CC3220MODS、CC3220MODSF、CC3220MODA 和 CC3220MODASF。

CC3220MODS 和 CC3220MODAS 模块包含用于处理代码和数据的应用专用型嵌入式 RAM (256KB)。此外 CC3220MODAS 还包含一体式天线。
CC3220MODSF 和 CC3220MODASF 模块包含用于处理代码和数据的应用专用型串行闪存 (1MB) 和 RAM (256KB)。此外，CC3220MODASF 还包含一体式天线。

这 4 个模块集成有 40MHz 晶体、32.768kHz RTC 时钟、32Mb SPI 串行闪存、射频滤波器和无源器件。这些模块还具有其他安全功能，例如经过加密和身份验证的文件系统、用户 IP 加密和身份验证、安全引导（闪存引导时对应用映像进行身份验证和完整性验证）等。

CC3220MODx 和 CC3220MODAx 器件是 SimpleLink MCU 平台的一部分，包含 Wi-Fi、低功耗蓝牙、低于 1GHz 和主机 MCU。它们都共用配有单核软件开发套件 (SDK) 和丰富工具集的通用、易用型开发环境。一次性集成 SimpleLink 平台后，用户可以将产品组合中器件的任何组合添加至您的设计中。SimpleLink 平台的最终目标是确保设计要求变更时，完全重复使用代码。

CC3220MODx 和 CC3220MODAx 模块系列是完整的平台解决方案，其中包括软件、示例应用、工具、用户和编程指南、参考设计以及 E2E 在线社区。该模块系列还是 SimpleLink MCU 产品系列的一部分，并且支持 SimpleLink 开发人员生态系统。

商品特性

CC3220MODx 无线 MCU 模块系列，包含 SimpleLink Wi-Fi 单芯片无线 MCU - CC3220MODS 和 CC3220MODAS 模块包含 CC3220SM2ARGK 无线 MCU；CC3220MODSF 和 CC3220MODASF 模块包含 CC3220SF12ARGK 无线 MCU。完全集成的工业温度级绿色模块，包括所有必需的时钟、SPI 闪存和无源器件
CC3220MODAx 模块包含一体化天线，可轻松集成到主机系统中
CC3220MODx 和 CC3220MODAx SimpleLink Wi-Fi 无线 MCU 片上系统 (SoC) 包含支持两种独立执行环境的单芯片：
- 用户应用专用的 Arm Cortex - M4 MCU
- 用以运行所有 Wi-Fi 和互联网逻辑层的网络处理器 MCU
获得 FCC、IC、CE、MIC 和 SRRC 认证
Wi-Fi Alliance 成员可以申请 Wi-Fi CERTIFIED 模块的证书转让
1.27mm 间距 QFM 封装，实现轻松组装和低成本 PCB 设计
应用 MCU 子系统：
- Arm Cortex - M4 内核，运行频率 80MHz
- 嵌入式存储器：
  - CC3220MODS 和 CC3220MODAx 型号包含 256KB RAM
  - CC3220MODSF 和 CC3220MODASF 是基于闪存的 MCU，集成 1MB 闪存和 256KB RAM
- 采用 ROM 的外设驱动器
- McASP 支持两个 I2S 通道
- SD
- SPI
- I2C
- UART
- 8 位同步图像接口
- 4 个具有 16 位 PWM 模式的通用计时器 (GPT)
- 1 个看门狗计时器模块
- 4 通道、12 位模数转换器 (ADC)
- 调试接口：JTAG、cJTAG 和 SWD
Wi-Fi 网络处理器子系统：
- Wi-Fi Internet - on - a chip 专用 Arm MCU 可将 Wi-Fi 和互联网协议完全从应用 MCU 中转移
- Wi-Fi 模式：
  - 802.11b/g/n 基站
  - 802.11b/g/n 接入点支持多达 4 个基站
  - Wi-Fi Direct 客户端和组所有者
  - WPA2 个人版和企业版安全性：WEP、WPA、WPA2 PSK 和 WPA2 企业版(802.1x)、WPA3 个人版和企业版
  - IPv4 和 IPv6 TCP 与 IP 堆栈
  - 业界通用 BSD 套接字应用编程接口 (API)：
    - 16 个同步 TCP 或 UDP 套接字
    - 6 个同步 TLS 和 SSL 套接字
- IP 寻址：具有重复地址检测 (DAD) 的 StaticIP、LLA、DHCPv4、DHCPv6
- SimpleLink 技术连接管理器，可实现自主快速的 Wi-Fi 连接
- 可通过 SmartConfig 技术、AP 模式和 WPS2 选项灵活配置 Wi-Fi
- RESTful API 支持（使用内部 HTTP 服务器）
在专用网络处理器上运行的嵌入式网络应用
广泛的安全特性：
- 硬件特性：
  - 独立执行环境
  - 器件身份
  - 用于实现高级快速安全性的硬件加密引擎，其中包括：AES、DES、3DES、SHA2、MD5、CRC 和校验和
- 初始安全编程：
  - 调试安全性
  - JTAG 和调试端口处于锁定状态
- 个人和企业 Wi-Fi 安全性
- 安全套接字（SSLv3、TLS1.0、TLS1.1、TLS1.2）
- 网络安全性
  - HTTPS 服务器
  - 受信任的根证书目录
  - TI 信任根公钥
- SW IP 保护：
  - 安全密钥存储
  - 文件系统安全性
  - 软件篡改检测
  - 克隆保护
  - 安全启动：启动期间验证运行时二进制的完整性和真实性
在专用网络处理器上运行的嵌入式网络应用：
- 具有动态用户回调的 HTTP 和 HTTPS 网络服务器

应用领域

物联网 (IoT)
楼宇自动化
低功耗摄像头
恒温器
访问控制和电子锁 (E - Lock)
资产跟踪和实时定位系统 (RTLS) 标签
云连接
互联网网关设备
安防系统
智能能源
工业控制
智能插座和仪表计量
无线音频
IP 网络传感器节点
医疗设备

优惠活动

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	WiFi模块
	核心芯片	CC3220SF12ARGK
	接口类型	I2C；GPIO；JTAG；UART；SPI；SDIO；ADC
	频率	2.4GHz
	发射功率	17dBm

	属性	参数值
	工作电压	2.3V~3.6V
	接收电流	74mA
	发送电流	238mA
	接收灵敏度	-95dBm
	工作温度	-40℃~+85℃
