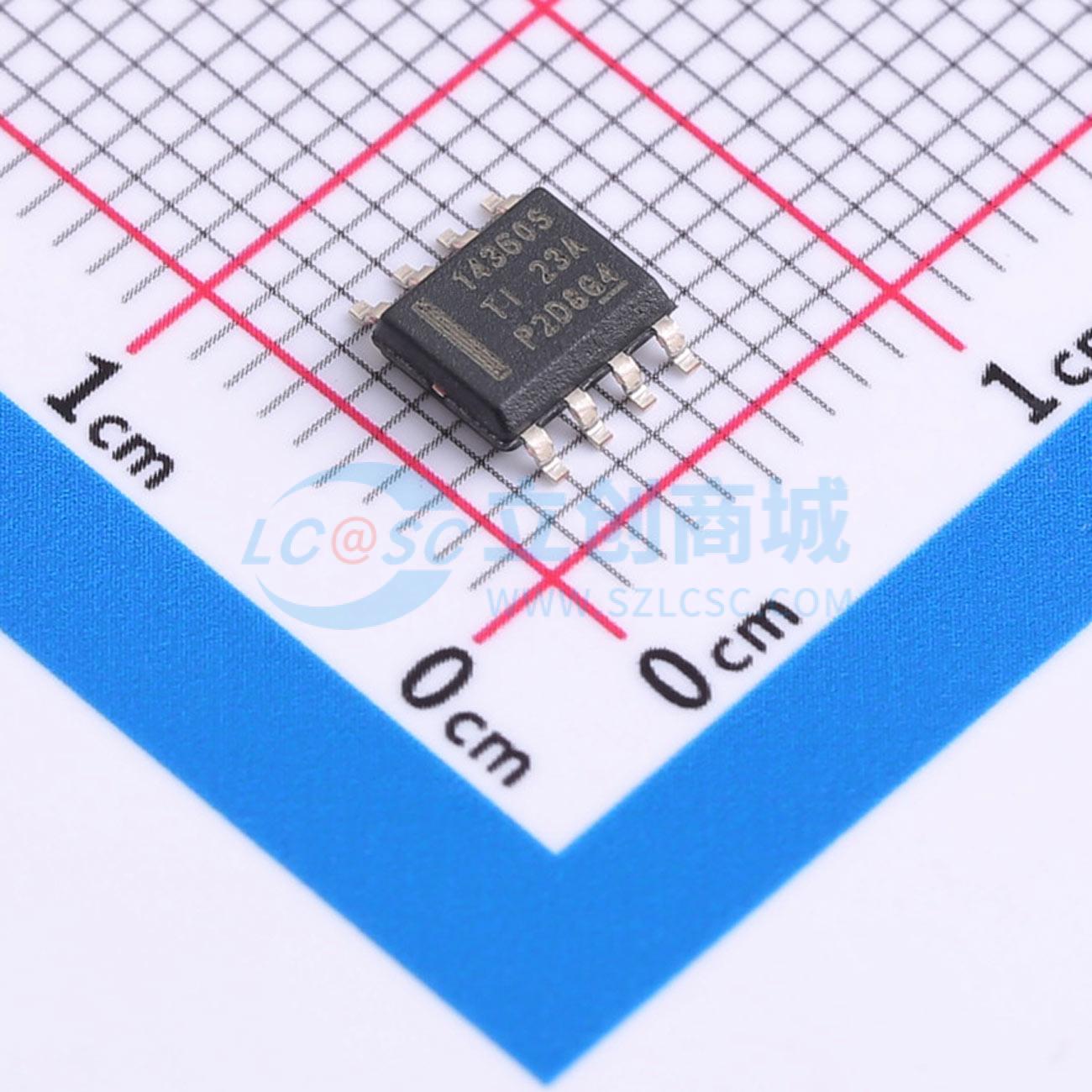

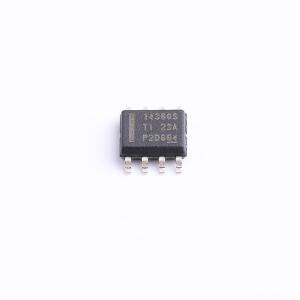

温馨提醒：图片仅供参考，商品以实物为准
LV14360SDDAR
具有轻负载效率的60V、3A降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LV14360 具有 300μA 待机 IQ 和 ±0.53% Vref 精度的 4.3V 至 60V、3A 降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LV14360SDDAR
- 商品编号
- C2879421
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.182748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.3V~60V | |
| 输出电压 | 800mV~50V | |
| 输出电流 | 3A | |
| 开关频率 | 2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LV14360 是一款具有集成型高侧 MOSFET 的 60V、3A 降压稳压器。该器件具有 4.3V 至 60V 的宽输入范围，适用于从工业到汽车各类应用中非稳压电源的电源调节。该稳压器在睡眠模式下的静态电流为 300μA，非常适合电池供电型系统。它在关断模式下具有 1μA 的超低电流，可进一步延长电池使用寿命。该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作，并且还能够以最大限度减少器件的外部元件数。精密使能输入简化了稳压器控制和系统电源排序。此外，该器件还内置多种保护特性：逐周期电流限制保护、应对功耗过大的热感测和热关断保护、以及输出过压保护。
商品特性
- 4.3V 至 60V 输入范围
- 3A 持续输出电流
- 300μA 工作静态电流
- 155mΩ 高侧 MOSFET
- 电流模式控制
- 可调节开关频率范围：200kHz 至 2 MHz
- 与外部时钟频率同步
- 内置补偿功能，便于使用
- 支持高占空比运行
- 精密使能输入
- 1μA 关断电流
- 过热保护、过压保护和短路保护
- 带 PowerPAD 的 8 引脚 HSOIC 封装
应用领域
- 工业电源
- 通信设备和数据通信模块
- 通用宽 VIN 稳压
