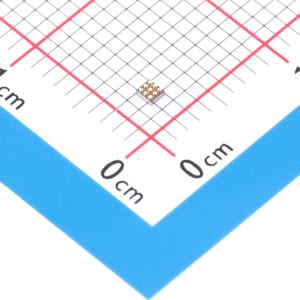

温馨提醒：图片仅供参考，商品以实物为准

TPS61256AYFFT

采用芯片级封装并具有2.3A电流限制的3.5MHz高效升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61256A 采用 1.2mm x 1.3mm WCSP 封装的 3.5MHz、5V、1A 负载升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS61256AYFFT
商品编号: C2879451
商品封装: DSBGA-9
包装方式: 编带
商品毛重: 0.08418克(g)

商品参数

商品概述

TPS61256A器件为电池供电的便携式应用提供了一个电源解决方案。旨在面向低功耗应用的TPS61256A支持来自一节电池（放电电压低至2.7V）的高达800mA的负载电流，并且允许使用低成本芯片电感器和电容器。借助2.5V - 5.5V的宽输入电压范围，该器件支持由各种电压的锂离子电池进行供电的应用并提供5.0V的固定输出电压。 TPS61256A在3.5MHz的调节开关频率下运行，在轻负载电流情况下会进入省电模式，以便在整个负载电流范围内保持高效率。PFM模式可在轻负载工作时将静态电流降至36μA（典型值），从而可延长电池使用寿命。关断模式下的输入电流低于5μA，从而最大程度地延长电池寿命。 TPS61256A能够最大限度地减少外部组件的数量，因此具有很小的解决方案尺寸。为了实现小解决方案尺寸，允许使用小型电感器和输入电容器。在关断期间，负载从电池上完全断开。这些器件具有有限的内置ESD保护功能。

商品特性

运行频率为3.5MHz时，效率93%
36μA静态电流
2.5V至5.5V的宽输入电压范围
VOUT = 5.0V, VIN ≥ 3.3V时，IOUT ≥ 1000mA
DC电压输出总精度为±2%
轻负载频率脉冲调制(PFM)模式
关断期间的真正负载断开
热关断和过载保护
只需三个表面贴装外部组件
总解决方案尺寸 < 35mm²
9引脚NanoFreeTM(CSP)封装

应用领域

手机、智能电话
平板电脑
单声道和立体声APA

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	5V
	输出电流	1A
	开关频率	3.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	33uA
	开关管(内置/外置)	内置
	输出类型	固定
