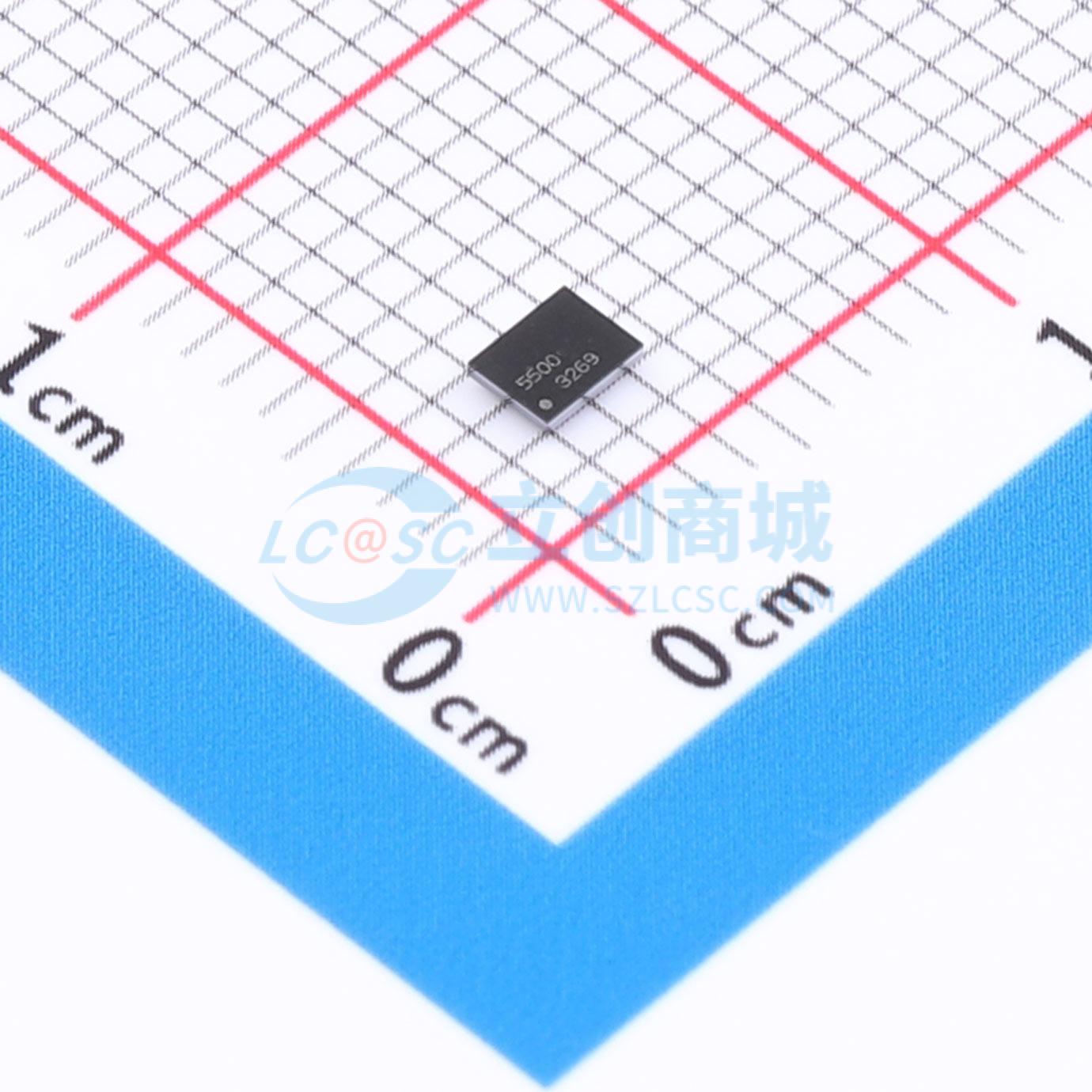

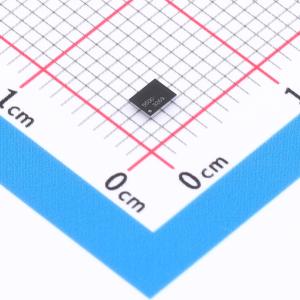

LM3269TLE/NOPB

LM3269 是一款降压-升压 DC/DC 转换器，此转换器被设计用于生成高于或低于一个指定输入电压的输出电压，并且特别适合于由一个单节锂离子电池供电的便携式应用。LM3269 在完全同步运行中的典型开关频率为 2.4MHz，并提供降压和升压运行方式间的无缝转换。为了提高效率并节省低功耗 RF 传输模式期间的电流，LM3269 运行在节能脉冲频率调制 (PFM) 模式。此功率转换器拓扑结构只需一个电感器和两个电容器，一个独特的内部电源开关拓扑结构可实现较高的总体效率。LM3269 针对降压和升压模式操作而进行了内部补偿，从而提供了的瞬态响应。LM3269 采用大小为 2.0mm x 2.5mm x 0.6mm 的 12 凸点 DSBGA 封装。LM3269 降压-升压转换器为手机、便携式通信装置和类似电池供电 RF 器件中的 RF 功率放大器 (PA) 提供高效率、低噪声电源。它被设计成在由单节锂离子电池供电时使得 RF PA 能够在广泛的功率水平上以最大频率运行。LM3269 的功能就是提供一个低于或高于输入电池电压的输出电压以使得 PA 能够在广泛的电池电压范围内实现高线性运行，从而扩展电池的可用电压范围。转换器反馈环路针对降压和升压运行进行内部补偿，此架构因此能够提供降压和升压运行模式之间的无缝转换。通过调整控制引脚 VCON 上的电压，在无需外部反馈电阻器的情况下，可在 0.6V 至 4.2V 之间动态地设定输出电压。LM3269 的快速输出电压瞬态响应使得此器件适合用来根据其传输功率来自适应调整 PA 电源电压，这样延长了电池寿命。额外的特性包括电流过载保护、输出过压钳位和热过载关断。LM3269 采用芯片级 12 凸点 DSBGA 封装，此封装为诸如手机应用等电路板面积是重要设计考虑因素的空间有限应用提供最小可能的尺寸。高开关频率的使用（典型值 2.4MHz）减小了外部组件的尺寸，电路运行只需三个外部电源组件。DSBGA 封装的精细凸点间距要求仔细的电路板设计和精密组装设备，此封装非常适合于外壳不透明的应用，在此类应用中，其边缘不会受到高强度红色或红外线光照的影响。此外，系统控制应该在加电和其它低电源电压条件下将 EN 设定为低电平。

• 支持由单节锂离子电池供电运行，输入电压范围 2.7V 至 5.5V
• 输出电压可调节，范围 0.6V 至 4.2V
• 支持自动脉冲频率调制 (PFM) / 脉宽调制 (PWM) 转换
• VBATT=3.0V、VOUT=3.8V 时最大负载能力为 750mA
• 典型开关频率为 2.4MHz
• 无缝降压-升压模式转换
• 快速输出电压转换:10μs 内可完成从 1.4V 至 3.0V 的转换
• VBATT=3.7V、VOUT=3.3V、输出电流 300mA 时，效率典型值为 95%
• 具备输入过流限制
• 内置内部补偿

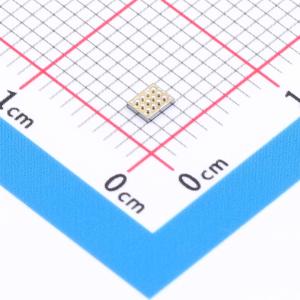

• 采用 12 凸点芯片尺寸球栅阵列 (DSBGA) 封装

• 3G/4G 功率放大器的电源
• 手机
• 便携式硬盘驱动
• 掌上电脑 (PDA)
