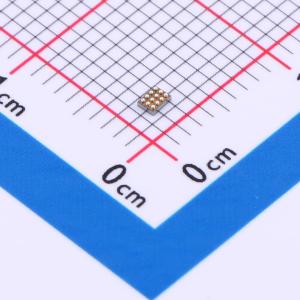

温馨提醒：图片仅供参考，商品以实物为准

TPS63051YFFR

具备可调软启动功能的单电感降压-升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63051 小型单电感器降压升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS63051YFFR
商品编号: C2879621
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

TPS6305x系列器件是一款静态电流较低的高效降压/升压转换器，适用于输入电压高于或低于输出电压的应用。在升压模式下，持续输出电流最高可达500mA；在降压模式下，持续输出最高可达1A。最大平均开关电流限制为1A（典型值）。TPS6305x系列器件在整个输入电压范围内针对输出电压进行稳压操作，可根据输入电压自动切换为降压或升压模式，从而在两种模式之间实现无缝转换。该降压/升压转换器基于使用同步整流的固定频率PWM控制器，可实现最高效率。在负载电流较低的情况下，该转换器进入节能模式，从而在整个负载电流范围内保持高效率。用户可以通过脉频调制(PFM)/PWM引脚选择自动PFM/PWM工作模式或强制PWM工作模式。在PWM模式下通常使用2.5MHz固定频率。使用一个外部电阻分压器可对输出电压进行编程，或者在芯片上对输出电压进行内部固定。转换器可被禁用以最大限度地减少电池消耗。在关断期间，负载从电池上断开。该器件采用12引脚芯片尺寸球状引脚栅格阵列(DSBGA)封装和12引脚HotRod封装。

商品特性

实时降压或升压，支持在降压和升压模式之间无缝转换
输入电压范围为2.5V至5.5V
0.5A持续输出电流：VIN≥2.5V、VOUT = 3.3V
具有可调节输出电压和固定输出电压两个版本可选
在升压模式中效率大于90%，在降压模式中效率大于95%
开关频率典型值为2.5MHz
平均输入电流限制可调节
软启动时间可调节
器件静态电流小于60μA
具有自动节电模式或强制PWM模式
关断期间负载断开
提供过热保护
采用1.6mm×1.2mm、12引脚WCSP小型封装和2.5mm×2.5mm、12引脚、HotRod QFN封装

应用领域

手机和智能电话
平板电脑
PC和智能手机附件
通过电池供电的应用
智能电网/智能仪表

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.5V~5.5V
	输出电压	3.3V
	输出电流	500mA
	开关频率	2.5MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	43uA
	开关管(内置/外置)	内置
	输出类型	固定
