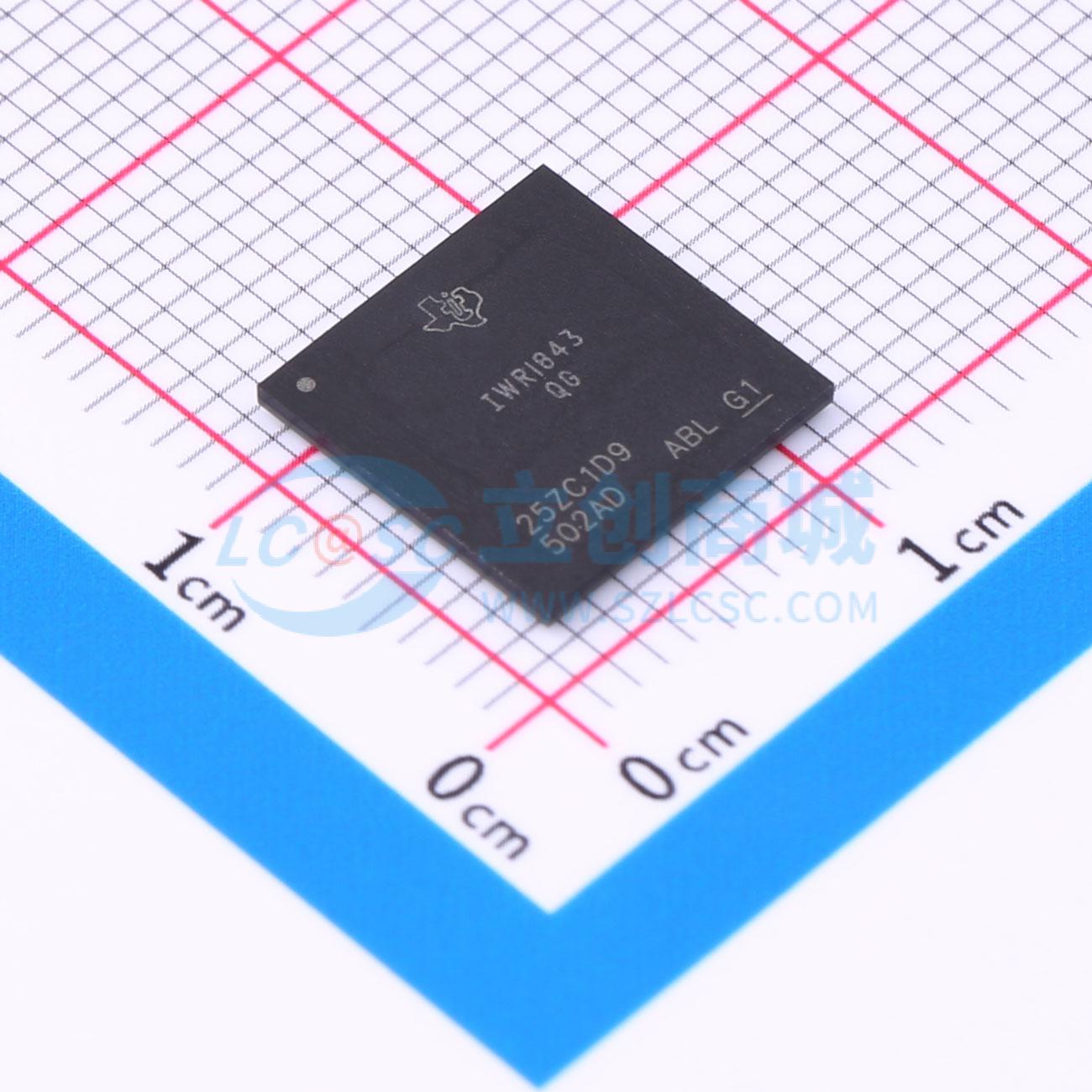

IWR1843AQGABL

IWR1843 器件是一款能够在 76 至 81GHz 频带中运行且基于 FMCW 雷达技术的集成式单芯片毫米波传感器，具有高达 4GHz 的连续线性调频脉冲。该器件采用低功耗 45nm RFCMOS 工艺制造，能采用超小型封装实现出色的集成度。IWR1843 是适用于工业应用（如楼宇自动化、工厂自动化、无人机、物料处理、交通监控和监视）中的低功耗、自监控、超精确雷达系统的理想解决方案。IWR1843 器件是一种自包含单芯片解决方案，能够简化 76 至 81GHz 频带中的毫米波传感器实施。IWR1843 包含一个具有内置 PLL 和 ADC 转换器的单片实施 3TX、4RX 系统。IWR1843 还集成了 DSP 子系统，该子系统包含用于雷达信号处理的高性能 C674x DSP。该器件包含一个基于 ARM R4F 的处理器子系统，该子系统负责前端配置、控制和校准。简单编程模型更改可支持各种传感器实施，并且能够进行动态重新配置，从而实现多模式传感器。硬件加速器区块 (HWA) 可执行雷达处理，并且有助于以更高级的算法在 DSP 上节省 MIPS。此外，该器件作为完整的平台解决方案进行提供，其中包括参考设计、软件驱动程序、示例配置、API 指南、培训以及用户文档。

• FMCW 收发器：
  • 集成 PLL、发送器、接收器、基带和 ADC，76GHz 至 81GHz 的覆盖范围，具有 4GHz 的可用带宽，四个接收通道，三个发送通道
  • 基于分数 N PLL 的超精确线性调频脉冲引擎
  • TX 功率：12dBm
  • 内置校准和自检（监控）
  • 基于 Arm Cortex - R4F 的无线电控制系统
  • 内置固件 (ROM)
  • 针对工艺和温度进行自校准的系统
  • 用于 FMCW 信号处理的 C674x DSP
  • 片上存储器：2MB
  • 用于物体跟踪和分类和接口控制的 Cortex - R4F 微控制器
  • 支持自主模式（从 QSPI 闪存加载用户应用）
  • 集成外设：具有 ECC 的内部存储器
  • 主机接口：CAN 和 CAN - FD
  • 为用户应用提供的其他接口：多达 6 个 ADC 通道，多达 2 个 SPI 通道，多达 2 个 UART，I2C，GPIO，用于原始 ADC 数据和调试仪表的双通道 LVDS 接口
• 符合功能安全标准：
  • 专为功能安全应用开发
  • 文档有助于使 IEC 61508 功能安全系统设计符合 SIL - 3 级标准
  • 硬件完整性高达 SIL - 2 级
  • 安全相关认证经 TUV SUD 进行 IEC 61508 认证达到 SIL2 级
• 器件高级特性：
  • 嵌入式自监控，无需使用主机处理器
  • 复基带架构
  • 嵌入式干扰检测功能
  • 发送路径中的可编程相位旋转器，用于实现波束形成
• 电源管理：
  • 内置 LDO 网络，可增强 PSRR
  • I/O 支持双电压 3.3V/1.8V
  • 时钟源支持频率为 40MHz 的外部振荡器，支持外部驱动、频率为 40MHz 的时钟（方波/正弦波），支持 40MHz 晶体与负载电容器相连接
  • 0.65mm 间距、161 引脚 10.4mm×10.4mm 覆晶 BGA 封装，可实现轻松组装和低成本 PCB 设计
  • 小尺寸解决方案

• 智能/自动门开启器
• 液箱液位探测
• 雷达位移感应
• 现场发送器
