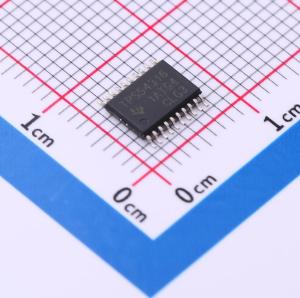

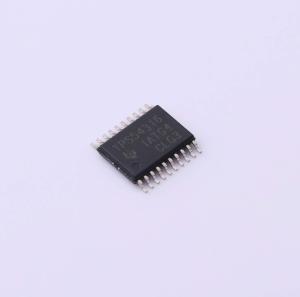

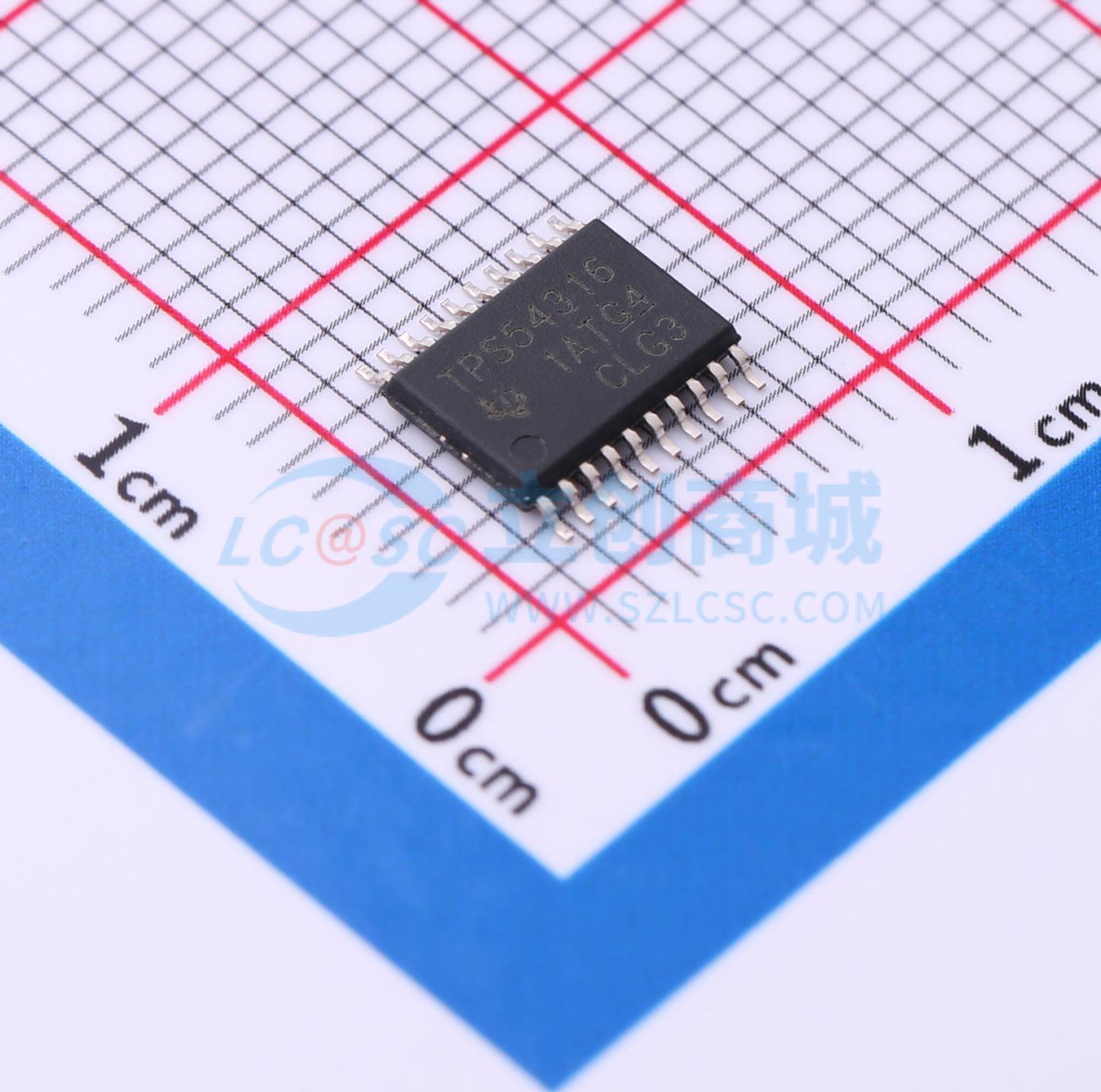

TPS54316PWP

3V至6V输入，3A输出同步降压PWM开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 3.3V 输出的 3V 至 3V 输入、6A SWIFT? 同步降压转换器? 20-HTSSOP -40 to 85
品牌名称: TI(德州仪器)
商品型号: TPS54316PWP
商品编号: C2879348
商品封装: HTSSOP-20-EP
包装方式: 管装
商品毛重: 0.09克(g)

商品参数

商品概述

作为SWIFT系列DC - DC稳压器的成员，TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316低输入电压、高输出电流同步降压PWM转换器集成了所有必需的有源组件。具备所列特性的衬底上包含一个真正的高性能电压误差放大器，可在瞬态条件下提供高性能；一个欠压锁定电路，用于在输入电压达到3V之前防止启动；一个内部和外部设置的软启动电路，用于限制浪涌电流；以及一个电源正常输出，可用于处理器/逻辑复位、故障信号和电源排序。 TPS54311、TPS54312、TPS54313、TPS54314、TPS54315和TPS54316器件采用热增强型20引脚HTSSOP (PWP) PowerPAD封装，无需使用笨重的散热片。

商品特性

60mΩ MOSFET开关，在3A连续输出源电流和灌电流下实现高效率
0.9V、1.2V、1.5V、1.8V、2.5V和3.3V固定输出电压器件，初始精度为1.0%
内部补偿，减少元件数量
快速瞬态响应
宽PWM频率 - 固定350kHz、550kHz或可调280kHz至700kHz
负载受峰值电流限制和热关断保护
集成解决方案减少电路板面积和总成本

应用领域

采用5V或3.3V配电的低电压、高密度系统
高性能DSP、FPGA、ASIC和微处理器的负载点稳压
宽带、网络和光通信基础设施
便携式计算机/笔记本电脑

优惠活动

购买数量

(70个/管，最小起订量 1 个)

个

起订量：1 个70个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~6V
	输出电压	3.3V
	输出电流	3A
	开关频率	350kHz；280kHz~700kHz；550kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	12.8mA
	开关管(内置/外置)	内置
	输出类型	固定
