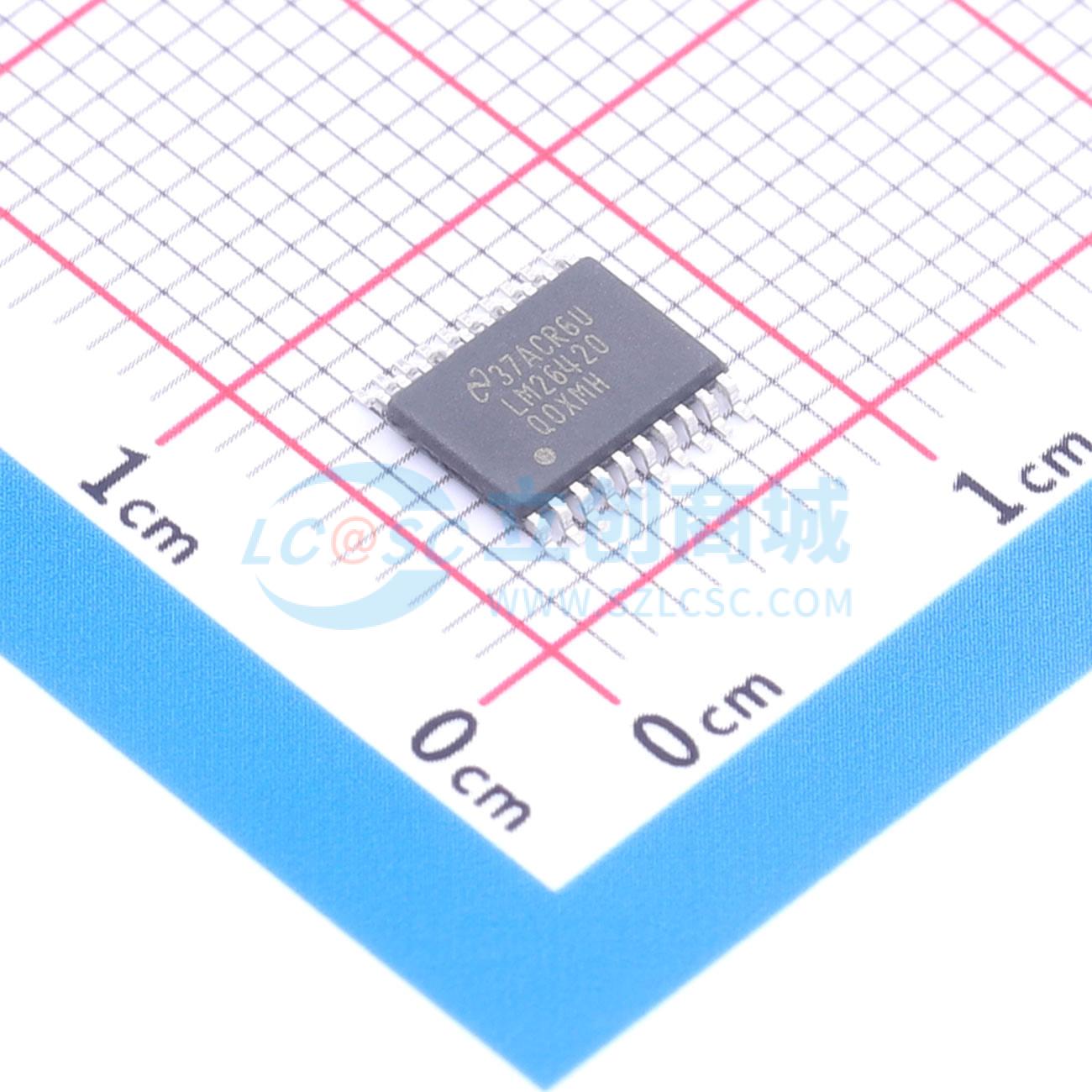

LM26420Q0XMH/NOPB
LM26420Q0XMH/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM26420-Q1 通过汽车认证的双路 2A 高效同步直流/直流转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM26420Q0XMH/NOPB
- 商品编号
- C2879361
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 管装
- 商品毛重
- 0.302964克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2A；2A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
LM26420-Q1稳压器是一款单片高效双路PWM降压直流/直流转换器。该器件可使用一流的BICMOS技术通过内部75mΩ PMOS顶部开关和内部50mΩ NMOS底部开关驱动两个2A负载，实现最佳的功率密度。世界级控制电路可实现低至30ns的接通时间，从而在整个3V至5.5V输入工作范围内支持低至0.8V的最小输出电压的出色高频转换。 尽管运行频率很高，但仍可以轻松实现高达93%的效率。具备外部关断功能，因此具有超低的待机电流。LM26420-Q1可利用电流模式控制和内部补偿在各种运行条件下提供高性能调节。 由于可确保开关频率大于2MHz，因此LM26420-Q1可用于汽车应用，而不会在AM频带中造成干扰。
商品特性
- 符合汽车类应用要求，具有符合AEC Q100标准的下列结果：
- 器件温度等级0 (Q0)： -40°C至 +150°C的环境工作温度范围
- 器件温度等级1 (Q1)： -40°C至 +125°C的环境工作温度范围
- 符合CISPR25 5类传导发射标准
- 输入电压范围为3V至5.5V
- 输出电压范围为0.8V至4.5V
- 每稳压器2A输出电流
- 2.2MHz固定开关频率
- 0.8V，1.5%内部电压基准
- 内部软启动
- 针对每个输出的独立电源正常和精密使能功能
- 电流模式，PWM操作
- 热关断
- 过压保护
- 启动至预偏置输出
- 负载稳压器为180°异相
- 使用LM26420-Q1并借助WEBENCH电源设计器创建定制设计方案
应用领域
- 汽车音响主机和仪表组
- ADAS摄像机系统
- 汽车雷达系统
- 高度集成的POL电源
