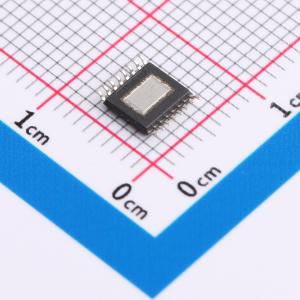

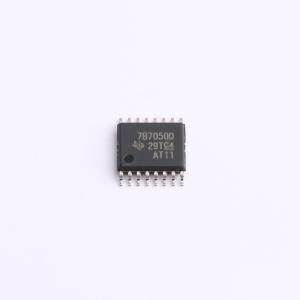

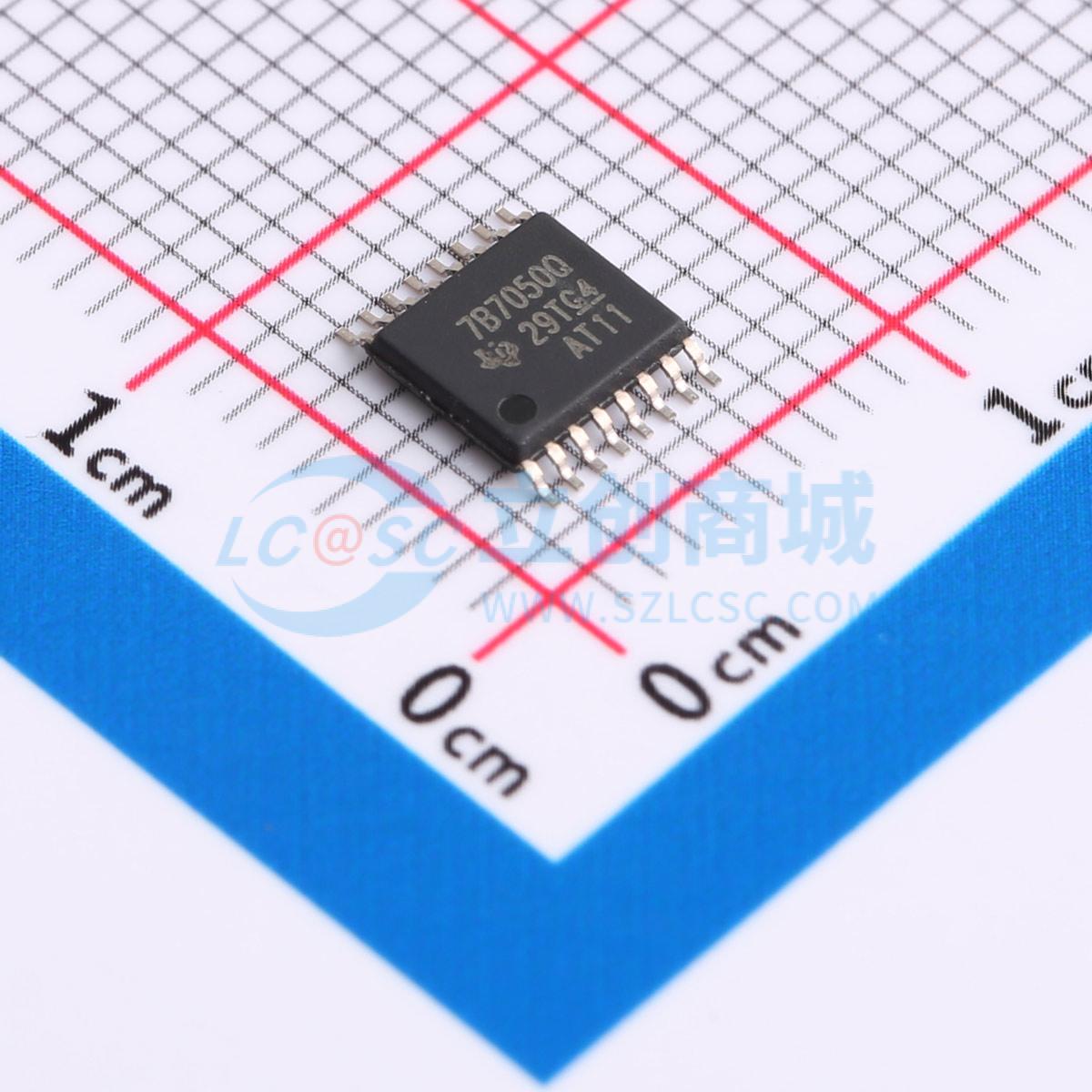

TPS7B7050QPWPRQ1

具有复位延迟功能的汽车类 300mA、电池供电运行 (40V)、低 IQ、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有电源正常状态指示功能的汽车类 300mA 40V 低 IQ LDO 线性稳压器 16-HTSSOP -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS7B7050QPWPRQ1
商品编号: C2879381
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.194克(g)

商品参数

商品概述

TPS7B70-Q1是一款通过汽车电池供电的300mA低压降线性稳压器(LDO)。该器件在轻负载条件下的静态电流仅有19μA。因此，TPS7B70-Q1是用于为微控制器(MCU)和控制器局域网(CAN)收发器等常开式组件供电的绝佳选择。 TPS7B70-Q1的输入电压范围扩展到了40V。该电压可帮助该器件承受瞬态条件，例如负载突降。该器件还具有电源正常(PG)引脚，可在输出电压实现稳压后通知系统。要实现必要的操作，您可以调整PG阈值电压和延迟。PG信号的阈值电压通过外部电阻器进行调整。请使用外部电容器来调整延迟。此器件可在 -40°C至 +125°C的环境温度下运行，且结温范围为 -40°C至 +150°C。此外，此器件还采用了热传导封装，即使整个器件散热较多，也能实现持久运行，这是一种典型的脱离电池供电运行的特征。这些特性以及所包含的电流限制和热关断保护使得TPS7B70-Q1成为为汽车系统组件供电的绝佳选择。

商品特性

符合汽车类应用，具有符合AEC-Q100标准的下列结果
器件温度1级： -40°C至125°C的环境工作温度范围
器件HBM ESD分类等级2
器件CDM ESD分类等级C4B
器件结温范围： -40°C至 +150°C
最大输出电流：300mA
4V至40V宽VIN输入电压范围，瞬态电压高达45V
3.3V和5V两种固定输出电压
最大压降电压：400mV（电流为300mA）
在宽电容（4.7μF至500μF）和ESR（0.001Ω至20Ω）范围内，与输出电容器搭配使用时可保持稳定
低静态电流 (IQ)：EN为低电平（关断模式）时 <4μA，轻负载（VINT为高电平）时为19μA（典型值）
完全可调的电源正常阈值和电源正常延迟计时
针对欠压闭锁(UVLO)的低输入电压跟踪功能
集成故障保护
- 过载限流保护
- 热关断
16引脚HTSSOP PowerPAD封装热阻 (RθJA)：39.7°C/W

应用领域

车身控制模块(BCM)
EV和HEV电池管理系统
变速器控制单元(TCU)
音响主机
电动助力转向(EPS)

	属性	参数值
	压差	400mV@(300mA)
	静态电流(Iq)	29.6uA
	特性	过流保护；PG脚；热关断
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	40V
	输出电压	5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	40dB@(100kHz)
