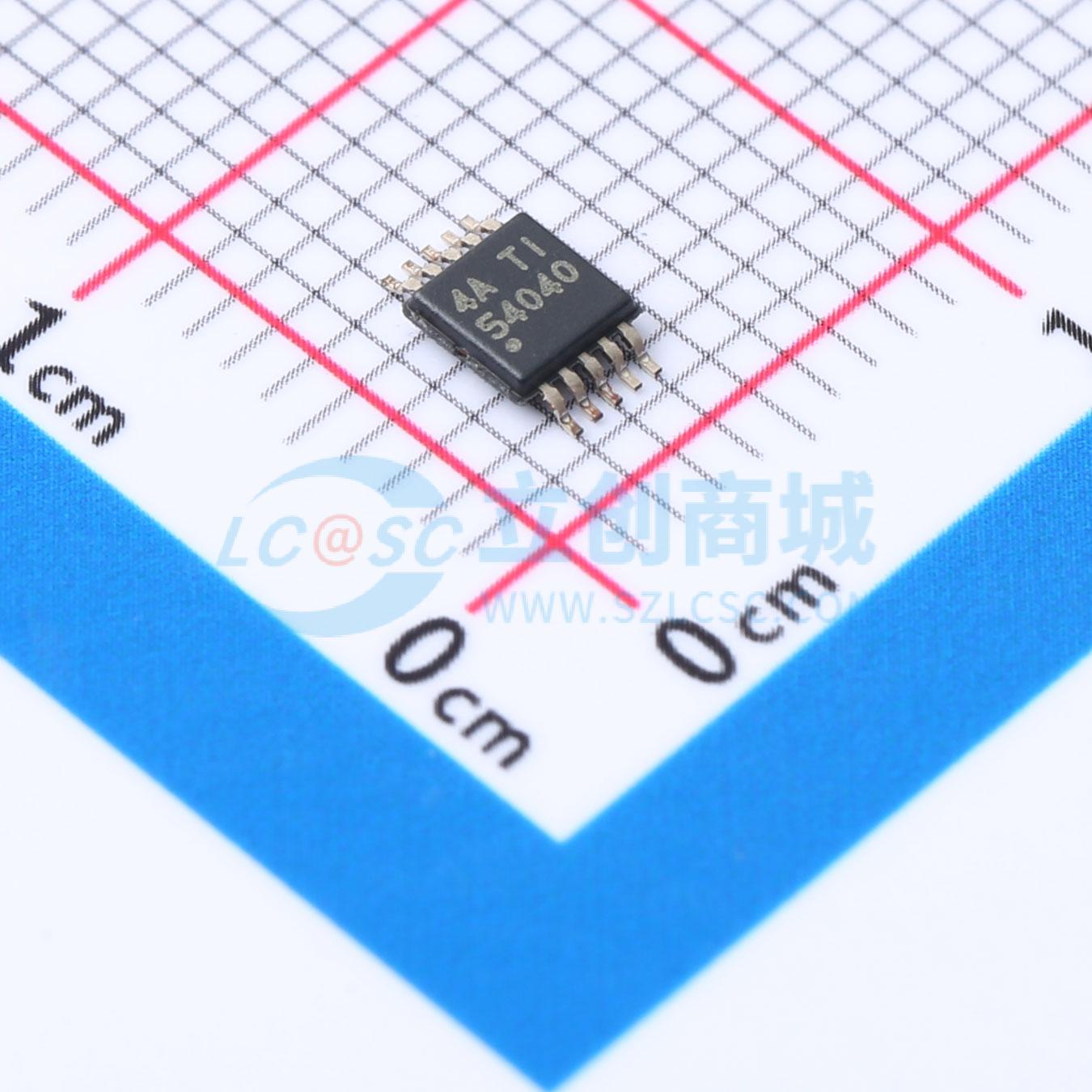

温馨提醒：图片仅供参考，商品以实物为准

TPS54040DGQ

3.5V至42V输入，0.5A输出降压DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS54040是一款42V、0.5A的降压调节器,具有集成的高侧MOSFET。其输入电压范围为3.5V至42V,具有低静态电流和脉冲跳跃模式,适用于轻负载下的高效运行。该芯片支持100kHz至2.5MHz的开关频率,并且可以通过外部时钟同步。此外,它还具有过压保护和热关断功能。
品牌名称: TI(德州仪器)
商品型号: TPS54040DGQ
商品编号: C2879181
商品封装: HVSSOP-10-EP-0.5mm
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

商品概述

TPS54040器件是一款42 V、0.5 A的降压稳压器，集成了高端MOSFET。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载时的稳压输出电源电流降至116 μA。当使能引脚为低电平时，通过使用使能引脚，关断电源电流可降至1.3 μA。欠压锁定内部设定为2.5 V，但可通过使能引脚提高该值。输出电压启动斜坡由慢启动引脚控制，该引脚也可配置用于排序/跟踪。开漏电源正常信号表示输出电压在其标称电压的93%至107%范围内。较宽的开关频率范围可优化效率和外部元件尺寸。频率折返和热关断功能可在过载情况下保护器件。 TPS54040采用10引脚热增强型HVSSOP PowerPAD封装。

商品特性

3.5 V至42 V输入电压范围
200 mΩ高端MOSFET
采用脉冲跳跃Eco-Mode™的轻载高效性能
116 μA工作静态电流
1.3 μA关断电流
100 kHz至2.5 MHz开关频率
可与外部时钟同步
可调慢启动/排序
欠压和过压电源正常输出
可调欠压锁定电压和迟滞
0.8 V内部电压基准
带PowerPAD™的MSOP10封装
由SwitcherPro™软件工具支持

应用领域

12 V和24 V工业及商业低功率系统
汽车售后配件：视频、GPS、娱乐设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~42V
	输出电压	-
	输出电流	500mA
	开关频率	2.5MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	116uA
	开关管(内置/外置)	内置
	输出类型	可调
