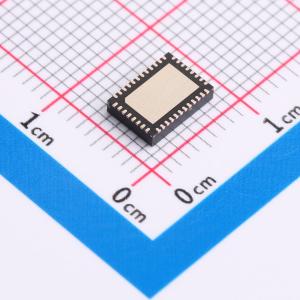

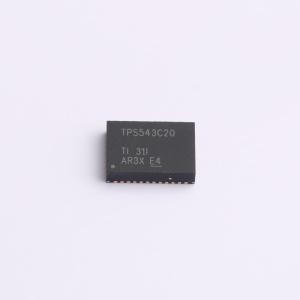

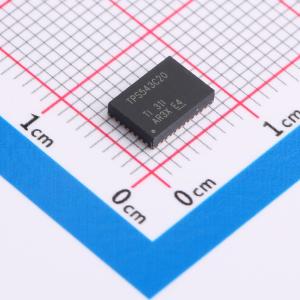

TPS543C20RVFR

具有自适应内部补偿功能的4VIn至14VIn、40A可堆叠同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS543C20 具有自适应内部补偿功能的 4V 至 14V、40A 同步 SWIFT™ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS543C20RVFR
商品编号: C2879280
商品封装: LQFN-CLIP-40-EP(5x7)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TPS543C20采用内部补偿的仿真峰值电流模式控制方式，具有适用于EMI敏感型POL的时钟同步固定频率调制器。内部积分器和直接放大式斜坡跟踪环路在较宽频率范围内消除了对外部补偿的需求，从而使系统设计具有灵活、密集和简单的特点。可选的API和体制动功能有助于分别通过显著减少下冲和过冲来提高瞬态性能。具有低损耗开关特性的集成式NexFET™ MOSFET有助于提高效率和提供高达40A的输出电流（采用5mm×7mm的PowerStack™封装，带有方便布局的散热垫）。两个TPS543C20器件可以堆叠在一起，以便提供高达80A的负载点。

商品特性

内部补偿高级电流模式控制40A POL
输入电压范围：4V至14V
输出电压范围：0.6V至5.5V
集成3/0.9mΩ堆叠式NexFET™功率级，带有无损低侧电流检测功能
固定频率 - 同步到外部时钟和/或同步输出
可通过引脚搭接进行编程的开关频率：独立模式下为300kHz至2MHz，堆叠模式下为300kHz至1MHz
通过双倍堆叠实现高达80A负载，并具有电流共享、电压共享和CLK同步功能
可通过引脚搭接进行编程的基准电压介于0.6V至1.1V之间，精度达0.5%
差分遥感
安全启动至预偏置输出电压
高精度打嗝电流限制
异步脉冲注入(API)和体制动
40引脚5mm×7mm LQFN封装，具有0.5mm间距和单个散热垫
使用TPS543C20并借助WEBENCH®电源设计器创建定制设计方案

应用领域

无线和有线通信基础设施设备
企业服务器、交换机和路由器
企业级存储、SSD
ASIC、SoC、FPGA、DSP内核和I/O电源轨

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~14V
	输出电压	600mV~5.5V
	输出电流	40A
	开关频率	2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
