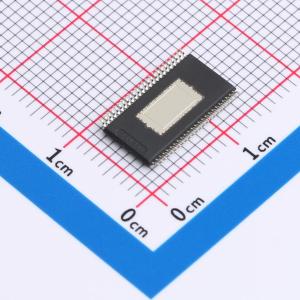

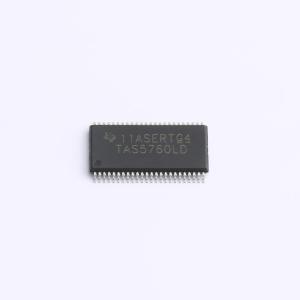

TAS5760LDDCAR

具有DirectPath耳机和线路驱动器的通用I2S输入D类放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS5760LD 带集成耳机的 21W 立体声、42W 单声道、4.5V 至 16.4V、数字输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5760LDDCAR
商品编号: C2879297
商品封装: HTSSOP-48-EP-6.1mm
包装方式: 编带
商品毛重: 0.32克(g)

商品参数

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道；单声道
	输出功率	21.9Wx1@4Ω；8Wx2@8Ω；14.2Wx2@4Ω；12.5Wx1@8Ω
	工作电压	4.5V~16.5V

商品概述

TAS5760LD 是一款立体声I2S 输入器件，包括硬件和软件(I²C) 控制模式、集成数字削波器、多种增益选项和宽电源工作范围，适用于多种应用。TAS5760LD的标称工作电源电压为4.5V 至15V 直流。该器件配有集成DirectPath耳机放大器和线路驱动器，可提高系统级集成度并降低解决方案总成本。输出金属氧化物半导体场效应晶体管(MOSFET) 的120mΩ RDS(ON) 兼顾散热性能与器件成本，二者相得益彰。此外，热增强型48-Pin TSSOP 封装在现代消费类电子器件中更高的环境温度下能够发挥出色的工作性能。整个TAS5760xx 系列均采用48-Pin TSSOP 封装，并且所有系列成员器件之间彼此引脚到引脚兼容。另外，对于可能不需要耳机/线路驱动器且不要求引脚至引脚兼容，但希望解决方案实现最小化的应用，TAS5760M 和TAS5760L 器件可采用32 引脚薄型小外形尺寸(TSSOP) 封装。TAS5760xx 系列所有器件的I²C 寄存器映射是相同的，这样一来，当需要根据系统级要求更换器件时，可以减少二次开发的工作量。

商品特性

音频I/O 配置：
- 单路立体声I²S 输入
- 立体声桥接负载(BTL) 或单声道并行桥接负载(PBTL) 运行
- 32kHz、44.1kHz、48kHz、88.2kHz、96kHz采样速率
- 耳机放大器/线路驱动器
常规运行特性：
- 可选硬件或软件控制
- 集成数字输出削波器
- 可编程I²C 地址（<1101100[R/w] 或1101101[R/W]）
- 闭环放大器架构
- 可调节扬声器放大器开关频率
稳定性特性：
- 时钟误差、直流和短路保护
- 过热保护和可编程过流保护

应用领域

LCD/LED TV 和通用监控器
条形音箱
集线站
电脑音频
通用音频设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	总谐波失真+噪声(THD+N)	0.03%
	工作温度	-25℃~+85℃
	信噪比	100dB
	电源纹波抑制比(PSRR)	80dB
