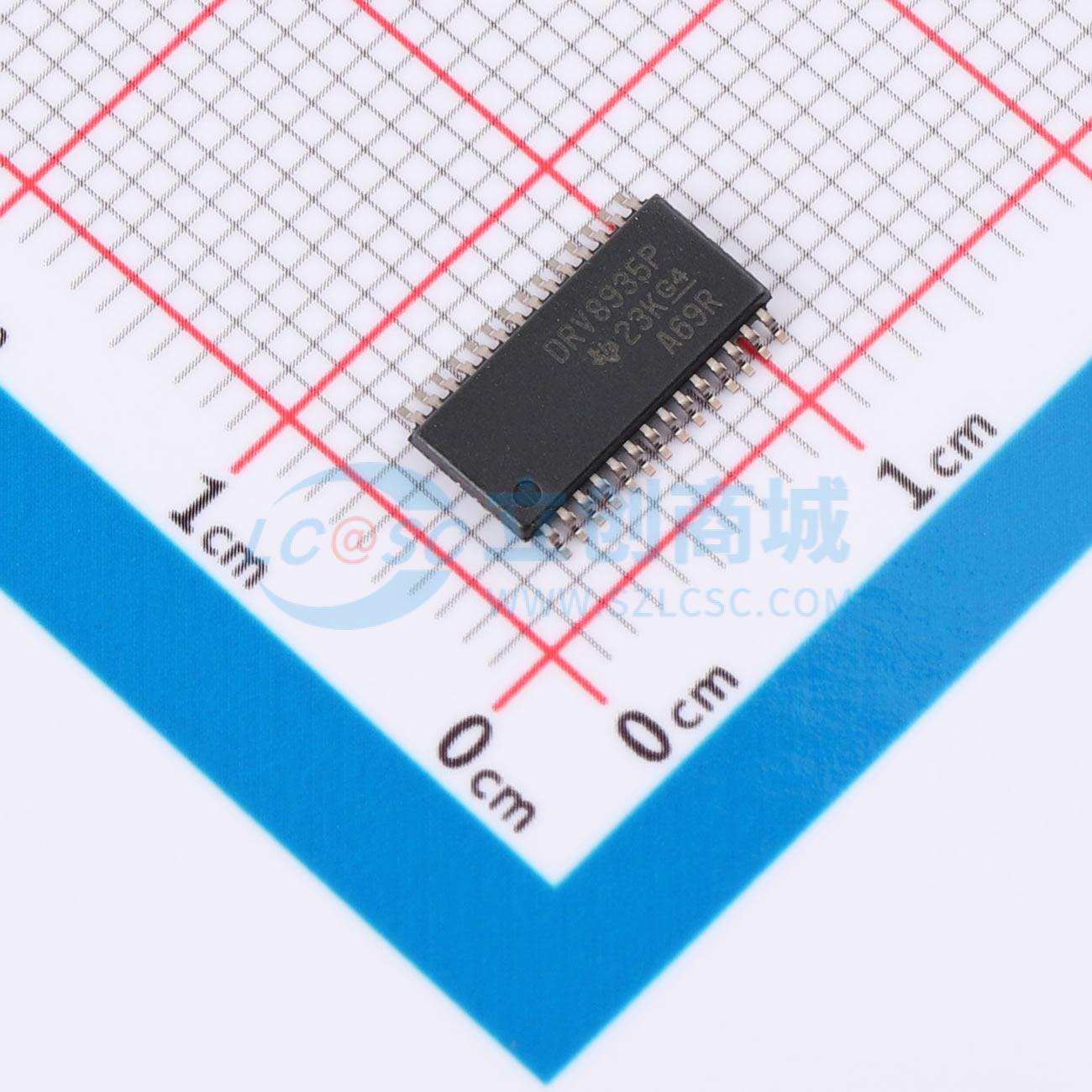

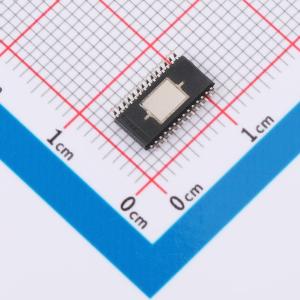

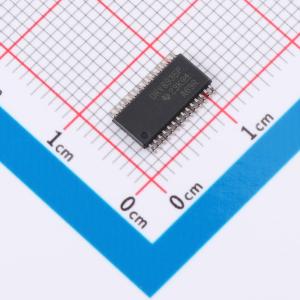

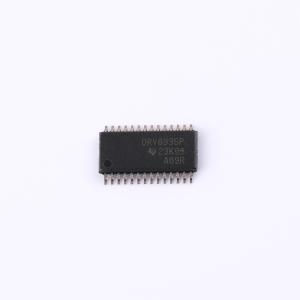

DRV8935PPWPR
具有集成电流检测的四路半桥驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV8935 具有电流调节功能的 33V、2.5A 四路独立半桥驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8935PPWPR
- 商品编号
- C2879323
- 商品封装
- HTSSOP-28-EP
- 包装方式
- 编带
- 商品毛重
- 10.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 4 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 工作电压 | 4.5V~33V | |
| 上升时间(tr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | - | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 1.5V~5.5V | |
| 输入低电平(VIL) | 0V~600mV | |
| 静态电流(Iq) | 2uA | |
| 功能特性 | 使能关断；内置自举二极管；充电泵升压 |
商品概述
DRV8935是一款面向工业应用的四路半桥驱动器，可用于驱动最多四个螺线管负载、两个直流电机、一个步进电机或其他负载。每个通道的输出级均包括配置为半桥的N沟道功率MOSFET，借助简单的PWM接口可轻松与控制器连接。DRV8935由单一电源供电，支持4.5V至33V的输入电源电压范围，可提供最高每通道2.5A峰值或1.75A均方根值的输出电流（取决于PCB设计）。低功耗睡眠模式可通过关断大量内部电路实现较低的静态电流消耗，内部集成欠压锁定、每个FET的过流保护、短路保护和过热保护等保护特性，故障状态通过nFAULT引脚指示。
商品特性
- 四路半桥驱动器
- 能够驱动最多四个螺线管负载、两个直流电机、一个步进电机或其它负载
- 集成电流检测和调节
- 可配置关断时间PWM斩波，关断时间可选7μs、16μs、24μs或32μs
- 支持1.8V、3.3V、5.0V逻辑输入
- 低电流睡眠模式(2μA)
- 适用于低电磁干扰(EMI)的展频时钟
- 小型封装和外形尺寸
- 内置保护特性:VM欠压锁定(UVLO)、电荷泵欠压(CPUV)、过流保护(OCP)、热关断(OTSD)、故障调节输出(nFAULT)
应用领域
- 冰箱风门和制冰机
- 纺织机
- 办公和家庭自动化
- 工厂自动化和机器人
- 洗衣机、烘干机和洗碗机
- 游戏机
- 通用螺线管负载
