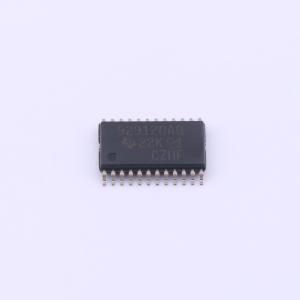

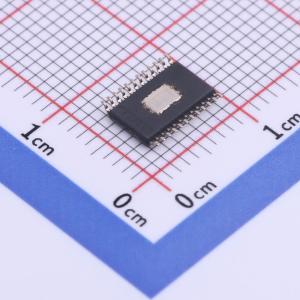

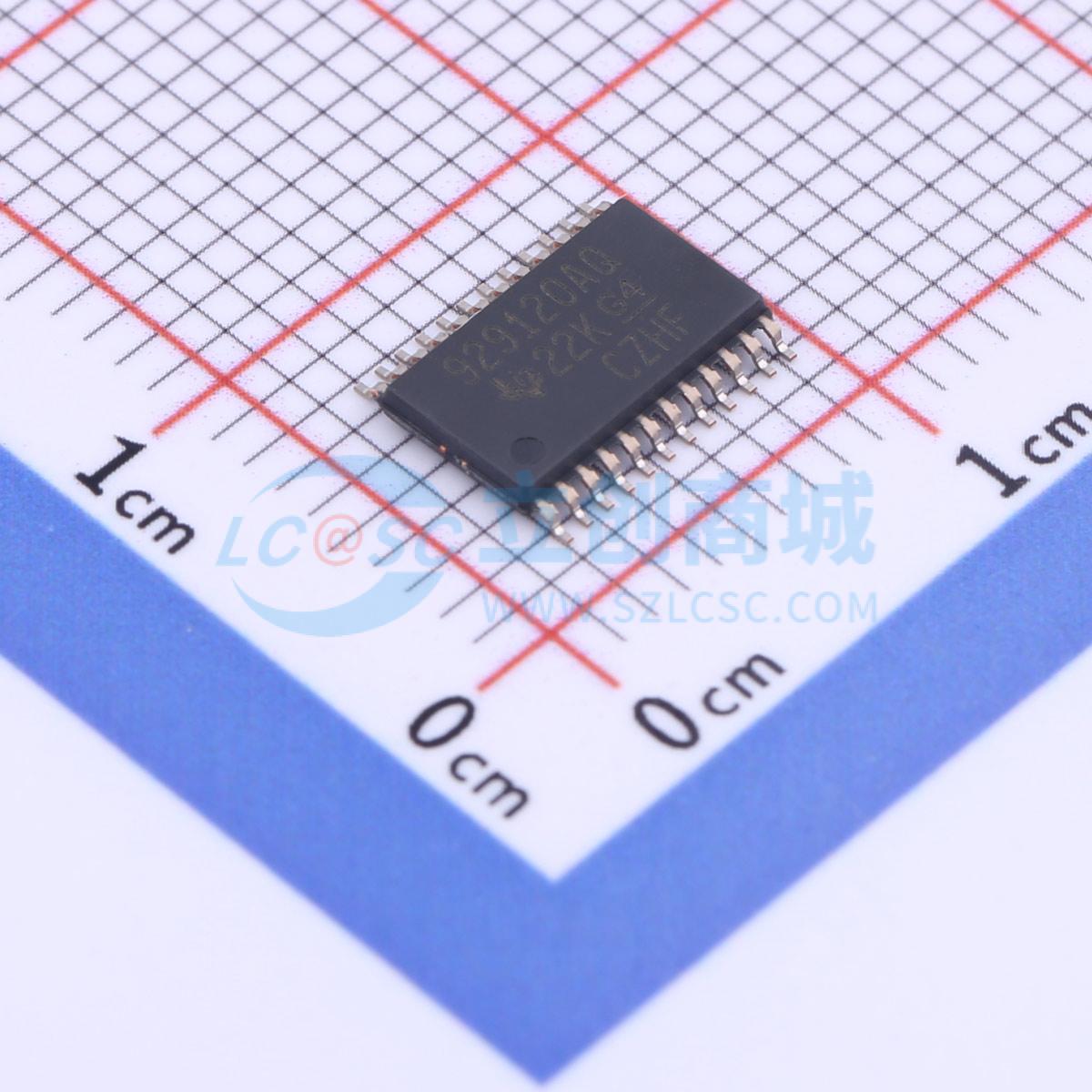

TPS929120AQPWPRQ1

具有FlexWire接口的12通道汽车40V高侧LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 随着汽车照明领域对动画的需求不断增长，必须对 LED 进行单独控制。因此，具有数字接口的 LED 驱动器对于有效驱动像素控制的照明应用来说至关重要。在外部照明中，多种灯功能通常位于用非板载线相互连接的不同 PCB 板上。传统的单端接口很难满足严格的 EMC 要求。通过使用业界通用 CAN 物理层，TPS929120-Q1 基于 UART 的灵活导线接口可轻松实现长距离的非板载通信，而不会影响 EMC 性能。TPS929120-Q1 是一款 12 通道 40V 高侧 LED 驱动器，可控制 8 位输出电流和 12 位 PWM 占空比。该器件具有 LED 开路、接地短路和单 LED 短路诊断功能，可满足多种调节要求。在失去 MCU 连接时，可配置的看门狗还可以自动设置失效防护状态。借助可编程的 EEPROM ，可以针对不同应用场景灵活设置 TPS929120-Q1。
品牌名称: TI(德州仪器)
商品型号: TPS929120AQPWPRQ1
商品编号: C2879336
商品封装: HTSSOP-24-EP
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

随着汽车照明领域对动画的需求不断增长，必须对 LED 进行单独控制。因此，具有数字接口的 LED 驱动器对于有效驱动像素控制的照明应用来说至关重要。在外部照明中，多种灯功能通常位于用非板载线相互连接的不同 PCB 板上。传统的单端接口很难满足严格的 EMC 要求。通过使用业界通用 CAN 物理层，TPS929120-Q1 基于 UART 的灵活导线接口可轻松实现长距离的非板载通信，而不会影响 EMC 性能。

TPS929120-Q1 是一款 12 通道 40V 高侧 LED 驱动器，可控制 8 位输出电流和 12 位 PWM 占空比。该器件具有 LED 开路、接地短路和单 LED 短路诊断功能，可满足多种调节要求。在失去 MCU 连接时，可配置的看门狗还可以自动设置失效防护状态。借助可编程的 EEPROM ，可以针对不同应用场景灵活设置 TPS929120-Q1。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA
提供功能安全
可帮助进行功能安全系统设计的文档
12 通道精密高侧电流输出
电源电压：4.5V 至 40V
由电阻器设置的高达 75mA 的通道电流
2 位全局、6 位独立电流设置
高电流精度：电流为 5mA 至 75mA 时，精度 <±5%
高电流精度：电流为 1mA 时，精度 <±10%
低压降：电流为 50mA 时为 500mV
12 位独立 PWM 调光，可编程 PWM 频率高达 20kHz
线性调光与指数调光方法
灵活导线控制接口
高达 1MHz 的时钟频率
一条灵活导线总线最多可连接 16 个器件
一帧的数据事务高达 8 字节
5V LDO 输出为 CAN 收发器供电
诊断和保护：
可编程失效防护状态
LED 开路检测
LED 短路检测
单 LED 短路诊断
可编程低电源检测
漏极开路 ERR 故障指示
适用于灵活导线接口的看门狗和 CRC
可进行引脚电压测量的 8 位 ADC
过热保护

应用领域

汽车外部尾灯
汽车外部前照灯
车内环境照明灯
汽车仪表组显示器

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4.5V~40V
	开关频率	10kHz~1MHz
	通道数	12
	输出电流	75mA
	调光	PWM；模拟

	属性	参数值
	特性	过温保护(OTP)；短路保护(SCP)
	拓扑结构	-
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	5%
