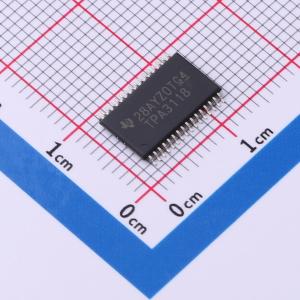

TPA3118D2DAP

TPA31xxD2 系列是高效的立体声数字放大器功率级，用于在单声道模式下驱动高达 100W/2Ω 的扬声器。TPA3130D2 的效率非常高，可在单层 PCB 上提供 2×15W 的功率，且无需外部散热器。TPA3118D2 甚至可以在不使用外部散热器的情况下在双层 PCB 上提供 2×30W/8Ω 的功率。如果需要更高的功率，可以选用 TPA3116D2，这款器件在其顶层 PowerPAD 上连接一个小型散热器后可提供 2×50W/4Ω 的功率。这三款器件的大小相同，这样一来，使用单个 PCB 即可满足不同功率级的需求。 TPA31xxD2 高级振荡器/PLL 电路采用了一个多开关频率选项来抑制 AM 干扰；搭配选择使用主从选项时，还可使多个器件实现同步。 TPA31xxD2 器件具有短路保护和热保护以及过压、欠压和直流保护，可全面防止出现故障。在过载情况下，器件会将故障情况反馈给处理器，从而避免自身遭到损坏。

• 支持多个输出配置
• 宽电压范围：4.5V 至 26V
• 高效 D 类运行
• 大于 90% 的电源效率加之较低空闲损耗，大幅减小了散热器尺寸
• 高级调制方案
• 多重开关频率
• AM 抑制
• 主从同步
• 高达 1.2MHz 的开关频率
• 采用具有高 PSRR 的反馈功率级架构，降低了 PSU 要求
• 可编程功率限制
• 差分和单端输入
• 立体声模式和单声道模式（采用单滤波器单声道配置）
• 采用单电源供电，减少了组件数量
• 集成式自保护电路，包括过压、欠压、过热、直流检测和短路等保护，并且具有错误报告功能
• DAD（32 引脚 HTSSOP 封装，焊盘朝上）

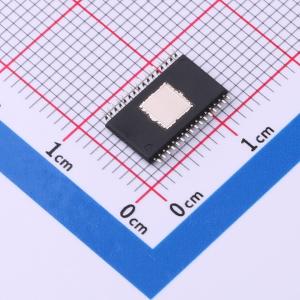

• DAP（32 引脚 HTSSOP 封装，焊盘朝下）
• -40°C 至 85°C 环境温度范围

• 小型 - 微型组件
• 条形音箱
• 扩展坞
• 汽车零件市场
• CRT TV
• 消费类音频应用
