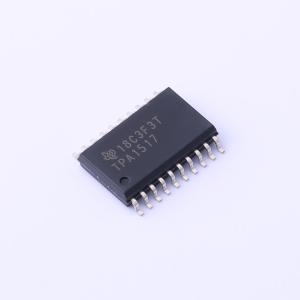

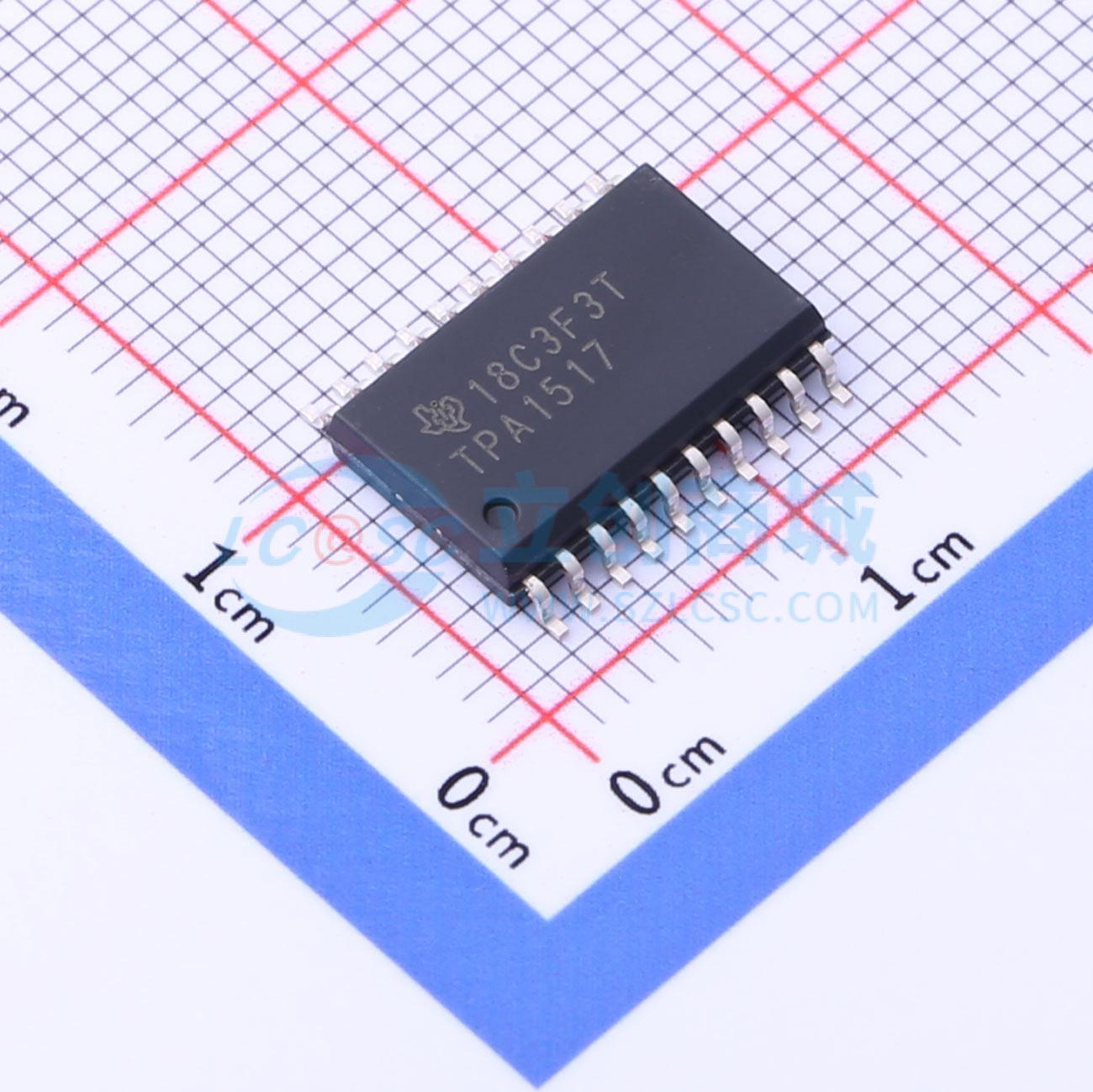

TPA1517DWPR

立体声音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA1517 6W 立体声、9.5V 至 18V 电源、模拟输入 AB 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA1517DWPR
商品编号: C2879420
商品封装: HSOP-20-300mil
包装方式: 编带
商品毛重: 0.66克(g)

商品参数

商品概述

TPA1517是一款立体声音频功率放大器，包含两个相同的放大器，在总谐波失真加噪声（THD+N）为10%时，每个通道可向4Ω负载提供6W的连续平均功率；在THD+N为1%时，每个通道可提供5W功率。每个通道的增益固定为20dB。该放大器具备静音/待机功能，适用于对功耗敏感的应用。该放大器采用PowerPAD 20引脚表面贴装热增强型封装（DWP），在保持出色热性能的同时，可减少电路板空间并便于自动化组装。此外，它还提供20引脚热增强型双列直插式封装（NE）。

商品特性

热保护
固定增益：20dB
静音和待机操作
电源电压范围：9.5V - 18V
与TDA1517P兼容
高功率输出（6W/通道）
提供20引脚热增强型小外形集成电路PowerPAD表面贴装封装

	属性	参数值
	商品目录	音频功率放大器
	扬声器通道数	双声道
	输出功率	6W×2@4Ω
	工作电压	9.5V~18V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.1%
	工作温度	-40℃~+85℃
	信噪比	84dB
	电源纹波抑制比(PSRR)	-65dB
