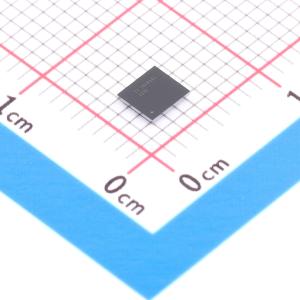

TAS2555YZR

TAS2555器件是一款先进的D类音频放大器，也是一套功能完备的片上系统(SoC)。该器件具有超低噪声音频DAC以及具备扬声器电压和电流感测反馈的D类功率放大器。片上低延迟DSP支持SmartAmp扬声器保护算法，能够在维持扬声器处于安全状态的同时，最大限度提高扬声器的音量。

该器件可通过I2S输出轻松与任何处理器搭配使用，而且使用两个TAS2555器件时能够实现立体声。该器件可针对不同的扬声器单独进行调试，这使得客户能够在保持原有外形尺寸设计的基础上增添产品价值。此外，无论在哪种工作模式下，TAS2555均能以15.9μV超低ICN对语音和音频单独进行动态调试，从而使得接收器/扬声器的实现成为可能。

H类升压转换器生成D类放大器电源轨。如果音频信号仅需要较低的D类输出功率，则该升压转换器会通过禁用VBAT并将其直接连接至D类放大器电源来提高系统效率。当需要较高的音频输出功率时，多级升压功能会迅速激活信号跟踪，从而为负载提供额外的电压。

• 超低噪声单声道升压D类放大器– 在4Ω负载和4.2V电源电压条件下，THD+N为1%时的功率为5.7W，THD+N为10%时的功率为6.9W– 在8Ω负载和4.2V电源电压条件下，THD+N为1%时的功率为3.8W，THD+N为10%时的功率为4.5W
• DAC+D类放大器的输出噪声(ICN)为15.9μV
• 1% THD+N/8Ω条件下的DAC+D类放大器的SNR为111dB，THD+N - 1W/8Ω以及平坦频率响应条件下为dB
• 在217Hz下，对于200mVpp的纹波，PSRR为dB
• 输入采样率为8kHz至96kHz
• 内置扬声器检测–测量扬声器电压和电流– 测量VBAT电压和芯片温度
• 通过专用实时DSP提供扬声器保护–过热和偏移保护–检测扬声器漏音和受损情况
• 具有多级跟踪功能的高效H类升压转换器– 500mW、8Ω、3.6VVBAT时的效率为86%– 700mW、8Ω、4.2V VBAT时的效率为87%
• 可配置自动增益控制(AGC)–限制电池电流消耗
• 可调节D类开关边沿速率控制
• 过热保护、短路保护和欠压保护
• I2S、左对齐、右对齐、DSP以及TDM输入和输出接口
• I2C或SPI接口，用于寄存器控制
• 使用两个TAS2555器件实现立体声配置
• 电源– 升压输入：2.9V至5.5V– 模拟/数字：1.65V至1.95V– 数字I/O：1.62V至3.6V

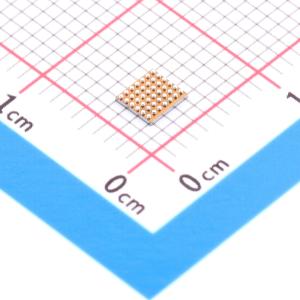

• 42焊球、间距为0.5mm的DSBGA封装

• 手机和平板电脑
• 可视门铃和支持语音功能的恒温器
• 个人计算机
• 蓝牙扬声器及配件
