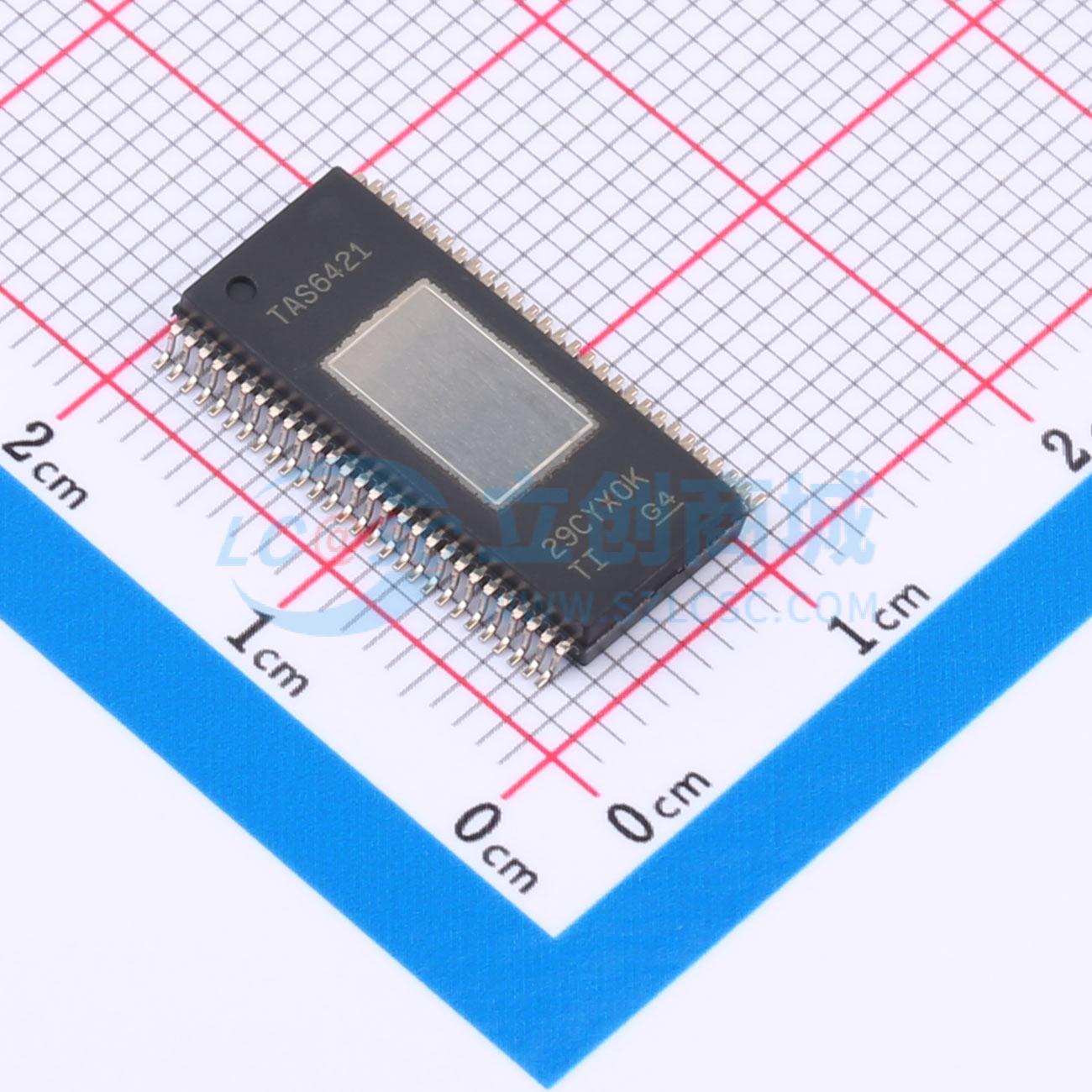

TAS6421QDKQRQ1

TAS6421-Q1 器件是一款单通道数字输入D 类音频放大器，采用了2.1MHz PWM 开关频率，能以非常小的PCB 尺寸实现成本优化的解决方案，可针对启停事件在低至4.5V 的电压下全面运行，并可在高达40kHz 的音频带宽下提供出色的音质。TAS6421-Q1 的尺寸和引脚与TAS642x-Q1 系列器件兼容，实现了灵活性，只需进行极少的重新设计即可轻松支持多种系统配置。 输出开关频率既可以设置为高于调幅(AM) 频带，以消除AM 频带干扰并降低输出滤波需求及成本；也可以设置为低于AM 频带，以优化器件效率。该器件具有内置负载诊断功能，用于检测和诊断误接的输出，以及检测交流耦合的高频扬声器。 在14.4V 电源电压条件下，当负载为 4Ω、THD+N 为 10% 时，TAS6421-Q1 可提供单通道的27W 输出功率；当负载为2Ω、THD+N 为 10% 时，可提供45W 的输出功率。在25V 电源电压条件下，当负载为4Ω、THD+N 为10% 时，此器件可提供75W 的输出功率。

• 高级负载诊断功能
• 直流诊断功能，无需输入时钟即可执行交流诊断功能，可通过阻抗和相位响应实现高频扬声器检测
• I²S 或4/8 通道TDM 输入，输入采样率：44.1kHz、48kHz、96kHz，输入格式：16 位至32 位I²S 和TDM
• 音频输出：单通道桥接式负载(BTL)，最高可达2.1MHz 的输出开关频率
• 在4Ω负载、14.4V BTL 条件下，输出功率为27W，THD 为 10%
• 在2Ω负载、14.4V BTL 条件下，输出功率为45W，THD 为 10%
• 在4Ω负载、14.4V BTL 条件下的音频性能：输出功率为1W 时，THD+N < 0.02%，42μV_RMS 输出噪声，–90dB 串扰
• 负载诊断，独立于主机运行，开路和短路输出负载，输出至电池短路或接地短路线路输出检测高达6kΩ
• 保护：输出电流限制和短路保护，40V 负载突降可承受，接地开路和电源开路过热警告和关断，欠压和过压，直流偏移
• 常规运行：4.5V 至26.4V 电源电压，I²C 控制，具有4 个地址选项，削波检测（自锁或非自锁）

• 汽车音响主机和外部放大器
• 紧急呼叫(eCall)
• 虚拟引擎声浪系统(VESS)
