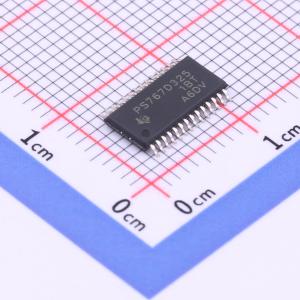

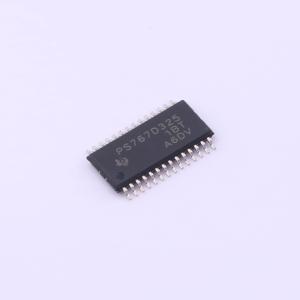

TPS767D325PWPR

TPS767D3xx 系列双路电压稳压器采用紧凑型封装，具备快速瞬态响应、低压差电压和双路输出功能，搭配 10μF 低 ESR 输出电容可确保稳定性。 TPS767D3xx 系列双路电压稳压器主要为 DSP 应用而设计。这些器件可用于任何混合输出电压应用，每个稳压器的输出电流最高可达 1A。双路低电平有效复位信号可分别对核心逻辑和 I/O 进行复位。 由于 PMOS 器件等效为一个低阻值电阻，因此压差电压非常低（对于 TPS767D325，输出电流为 1A 时，典型压差为 350mV），且与输出电流成正比。此外，由于 PMOS 传输元件是电压驱动器件，静态电流非常低，且与输出负载无关（在 0mA 至 1A 的全输出电流范围内，典型值为 85μA）。这两项关键指标显著延长了电池供电系统的使用寿命。该 LDO 系列还具备睡眠模式；向 EN（使能）引脚施加 TTL 高电平信号可关闭稳压器，在 TJ = +25°C 时将静态电流降至 1μA。 在出现欠压情况时，TPS767D3xx 的 RESET 输出会触发微计算机和微处理器系统的复位操作。TPS767D3xx 内部的比较器会监测稳压器的输出电压，以检测稳压输出电压是否出现欠压情况。 TPS767D3xx 提供 1.8V、2.5V 和 3.3V 固定电压版本以及可调版本（可在 1.5V 至 5.5V 范围内编程）。在电压、负载和温度范围内，输出电压容差最大为 2%。TPS767D3xx 系列采用 28 引脚 PWP TSSOP 封装。其工作结温范围为 -40°C 至 +125°C。

• 适用于分离电源应用的双路输出电压
• 每个稳压器的输出电流范围为 0mA 至 1.0A
• 3.3V/2.5V、3.3V/1.8V 和 3.3V/可调输出
• 快速瞬态响应
• 在负载和温度范围内的容差为 2%
• 1A 时的典型压差电压为 350mV
• 典型静态电流超低，为 85μA
• 关断期间的静态电流为 1μA
• 每个稳压器配备带 200ms 延迟的双路开漏上电复位
• 28 引脚 PowerPAD TSSOP 封装
• 每个稳压器均具备热关断保护
