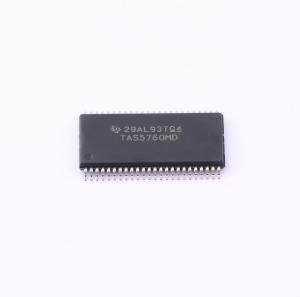

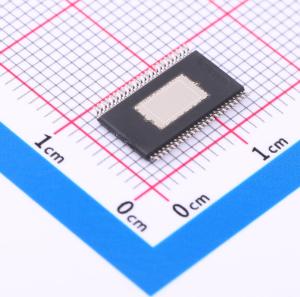

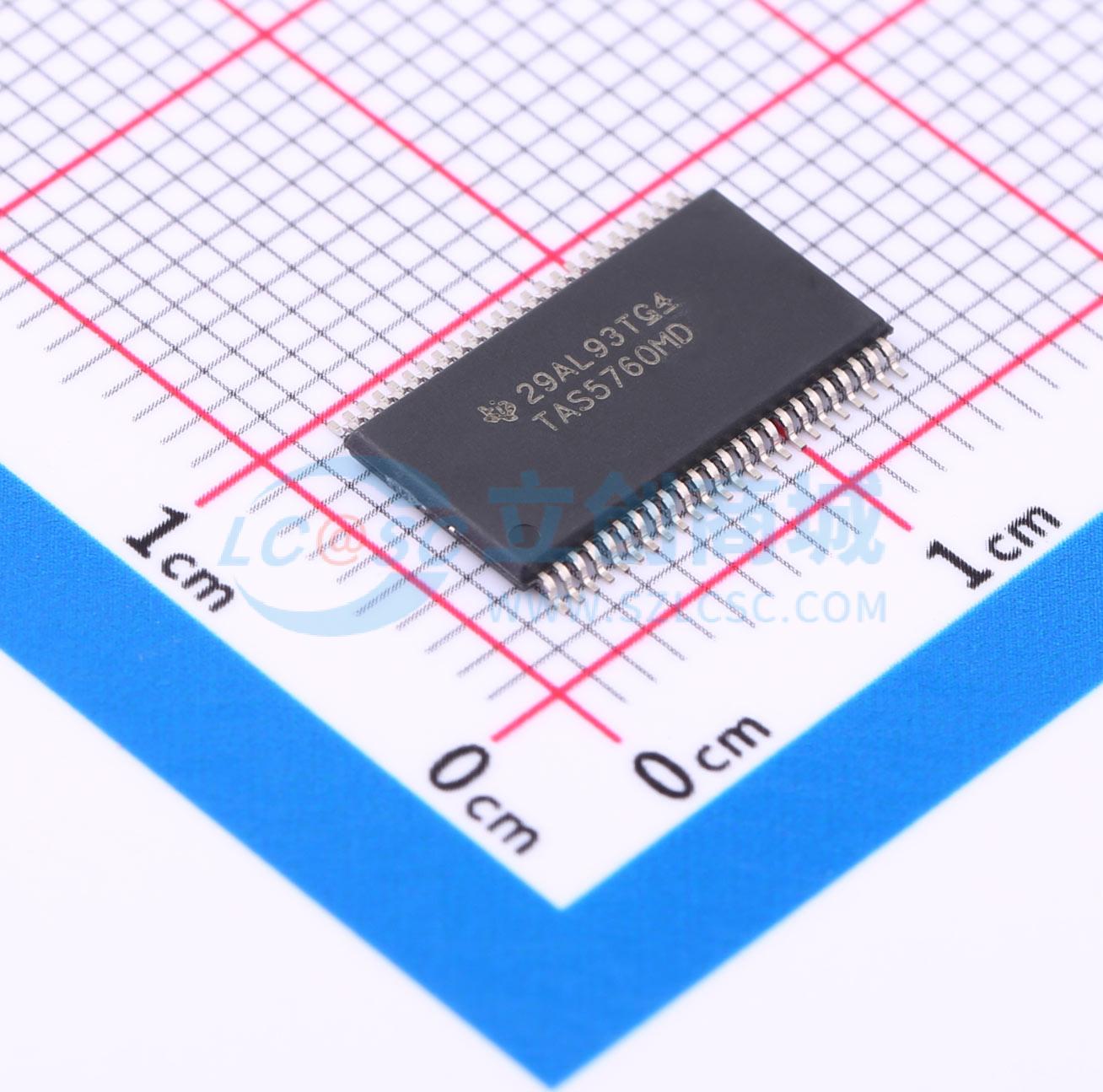

温馨提醒：图片仅供参考，商品以实物为准

TAS5760MDDCAR

立体声I2S输入音频器件

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TAS5760MD 带集成耳机的 55W 立体声、114W 单声道、4.5V 至 26.4V、数字输入 D 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TAS5760MDDCAR
商品编号: C2879295
商品封装: HTSSOP-48-EP-6.1mm
包装方式: 编带
商品毛重: 0.78克(g)

商品参数

商品概述

TAS5760MD是一款立体声I2S输入器件，具有硬件和软件(I²C)控制模式、集成数字削波器、多种增益选项并且电源运行电压范围较大，支持其适用于多种应用非常有用。运行电压范围为4.5V至24VDC的标称电源电压。该器件配有集成DirectPath耳机放大器和线路驱动器，可提高系统级集成度并降低解决方案总成本。

输出金属氧化物半导体场效应晶体管(MOSFET)的120mΩ DS(ON)兼顾散热性能与器件成本，二者相得益彰。此外，该器件采用耐热增强型48-Pin TSSOP封装，在现代消费类电子器件的较高工作环境温度下展现出优异的性能。

整个TAS5760xx系列均采用48-Pin TSSOP封装，并且所有系列成员器件之间彼此引脚到引脚兼容。另外，对于可能不需要耳机/线路驱动器且不要求引脚至引脚兼容，但希望解决方案实现最小化的应用，TAS5760M和TAS5760L器件可采用32引脚薄型小外形尺寸(TSSOP)封装。TAS5760xx系列所有器件的I²C寄存器映射是相同的，这样一来，当需要根据系统级要求更换器件时，可以减少二次开发的工作量。

商品特性

音频I/O配置：
- 单路立体声I²S输入
- 立体声桥接负载(BTL)或单声道并行桥接负载(PBTL)运行
- 32kHz、44.1kHz、48kHz、88.2kHz、96kHz采样速率
- 耳机放大器/线路驱动器
常规运行特性：
- 可选硬件或软件控制
- 集成数字输出削波器
- 可编程I²C地址（1101100[R/W]或1101101[R/W]）
- 闭环放大器架构
- 可调节扬声器放大器开关频率
稳定性特性：
- 时钟误差、直流和短路保护
- 过热保护和可编程过流保护

应用领域

LCD/LED TV和多用途监视器
条形音箱
扩展坞
PC音频
通用音频设备

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	1Wx2@8Ω
	工作电压	4.5V~24V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.03%
	工作温度	-25℃~+85℃
	信噪比	100dB
	电源纹波抑制比(PSRR)	80dB
