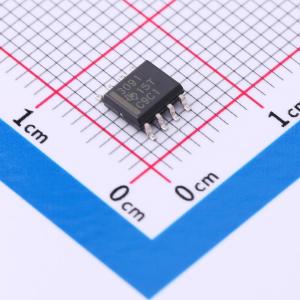

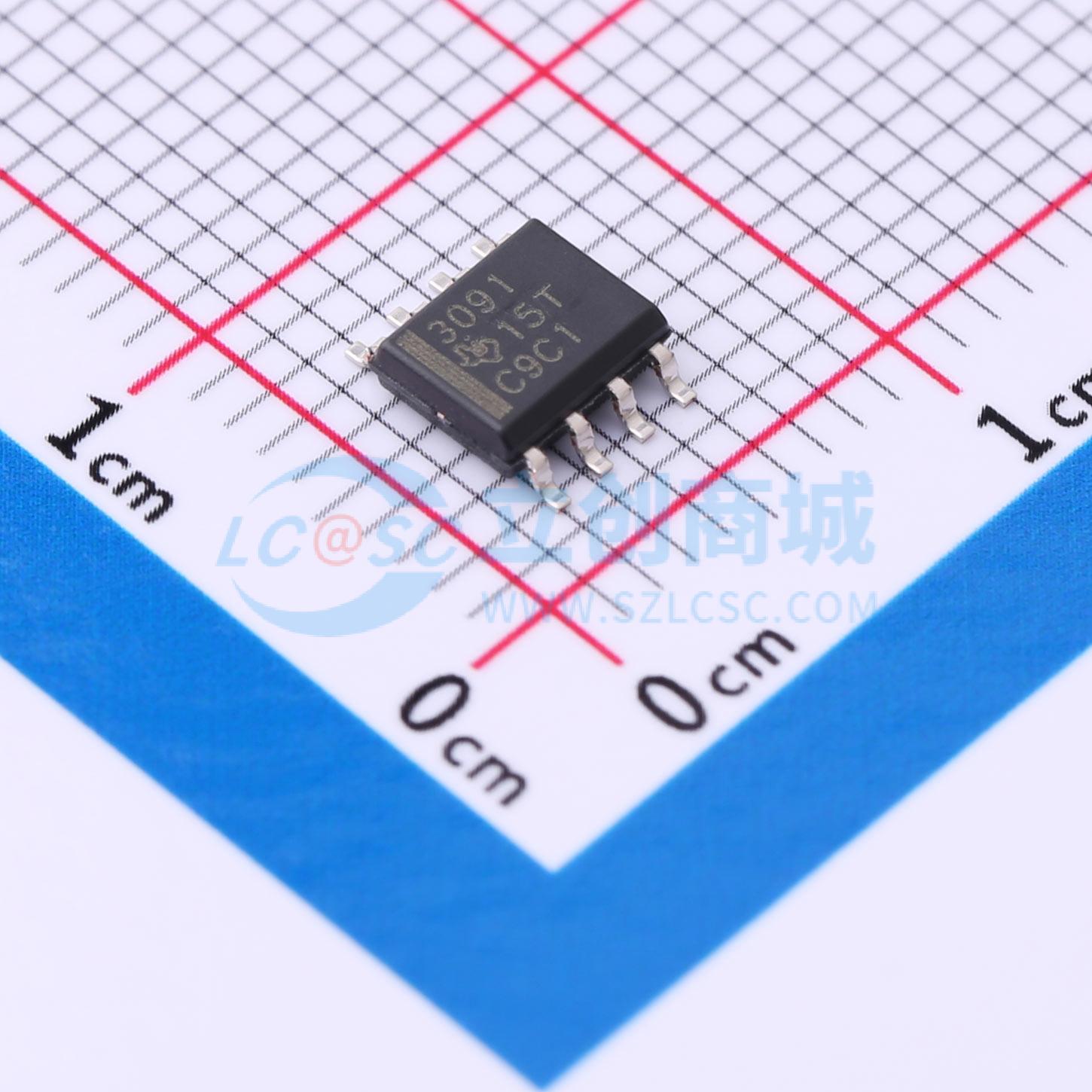

温馨提醒：图片仅供参考，商品以实物为准
THS3091D
THS3091D
- 描述
- THS3091 单路、高电压、低失真电流反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS3091D
- 商品编号
- C2871031
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | 7.3V/ns |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 4uA | |
| 输出电流 | 280mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
THS3091 和 THS3095 是高电压、低失真、高速、电流反馈放大器，旨在于 ±5V 至 ±15V 的宽电源电压范围内运行，适用于需要线性输出大信号的应用（如引脚驱动器、功率 FET 驱动器和任意波形发生器）。
商品特性
- 低失真：
- 在 10MHz、负载电阻 RL = 1kΩ 下为 77dBc HD2
- 在 10MHz、负载电阻 RL = 1kΩ 下为 69dBc HD3
- 低噪声：14pA/√Hz 同相电流噪声，17pA/√Hz 反相电流噪声，2nV/√Hz 电压噪声
- 高压摆率：7300V/μs （品质因数 Q = 5 ，输出电压峰峰值 V0 = 20Vₚ₋ₚ ）
- 高带宽：210MHz（品质因数 Q = 2 ，负载电阻 RL = 100Ω ）
- 高输出电流驱动：±250mA
- 宽电源电压范围：±5V 至 ±15V
- 断电特性：仅 THS3095
应用领域
- 高电压任意波形发生器
- 功率 FET 驱动器
- 引脚驱动器
- VDSL 线路驱动器
交货周期
订货7-9个工作日购买数量
(75个/管，最小起订量 1000 个)个
起订量：1000 个75个/管
总价金额：
￥ 0.00近期成交0单
