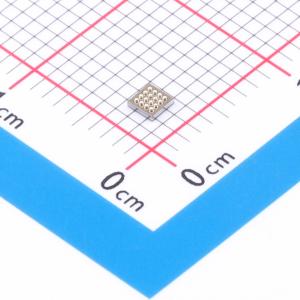

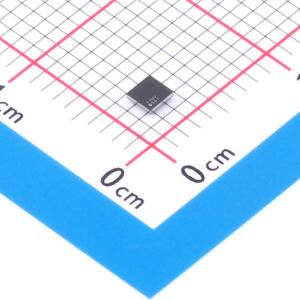

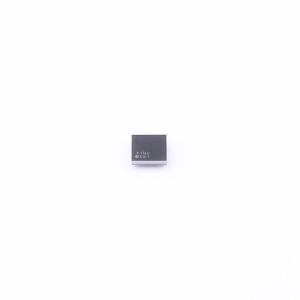

LM3263TMX/NOPB

高电流降压DC-DC转换器，具有用于射频（RF)功率放大器的MIPI RF前端控制接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3263 具有 MIPI® 射频前端接口的高电流降压直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: LM3263TMX/NOPB
商品编号: C2865719
商品封装: DSBGA-16
包装方式: 编带
商品毛重: 0.042667克(g)

商品参数

商品概述

LM3263 是一款DC-DC 转换器，针对多模式多频带RF 功率放大器(PA) 的单节锂离子电池供电而进行了优化。可将2.7V 至5.5V 的输入电压降至0.4V 至3.6V 的动态可调输出电压。输出电压通过RFFE 数字控制接口外部编程，并已被设定以确保在RF PA 的所有功率水平都能高效运行。运行在调频PWM 模式下，产生少量且可预计的输出电压纹波。PWM 模式使用最少的滤波和过量净空来最好地符合功率要求和严格的频谱兼容性。当运行在PFM 模式中时，可在整个PA 输出功率水平设置上实现最低流耗，并因此大大增加了系统效率。具有一个独特的有源电流辅助与模拟旁路(ACB) 特性来大大减小电感器尺寸，而在压降前，在整个电池电压和RF 输出功率范围内，不会对输出稳压造成任何损耗。ACB 可在需要时提供一条并联电流路径，以在仍然驱动2.5A 负载的同时将最大电感器电流限制在1.45A（典型值）。模拟旁路特性也可实现最小压降运行。采用2mm×2mm 芯片级16 焊锡凸点DSBGA 封装。

商品特性

MIPI RFFE 数字控制接口
具有内部无缝转换的高效脉冲频率调制(PFM) 和脉宽调制(PWM) 模式
由单节锂离子电池供电运行：2.7V 至5.5V
在PFM 和PWM 模式中动态可调的输出电压：0.4V 至3.6V（典型值）
PWM 模式中最大负载电流为2.5A
2.7 MHz（典型值）开关频率
有源电流辅助与模拟旁路模式(ACB)（减少了对电感器的要求和电感器的尺寸）
内部补偿
电流过载和热过载保护
16 焊锡凸点芯片尺寸球栅阵列(DSBGA) 封装
极小解决方案尺寸：大约为9.8mm²

应用领域

智能手机
RF PC卡
平板电脑，eBook 阅读器手持无线电设备电池供电类RF 器件

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	400mV~3.6V
	输出电流	2.5A
	开关频率	2.7MHz
	工作温度	-30℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.24mA
	开关管(内置/外置)	内置
	输出类型	可调
