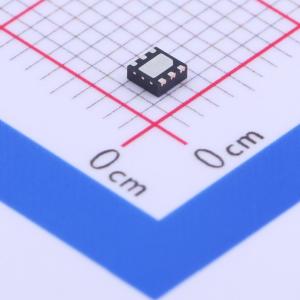

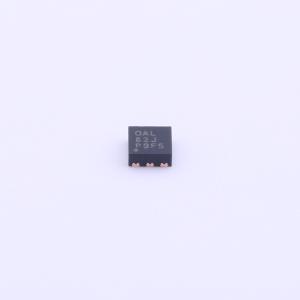

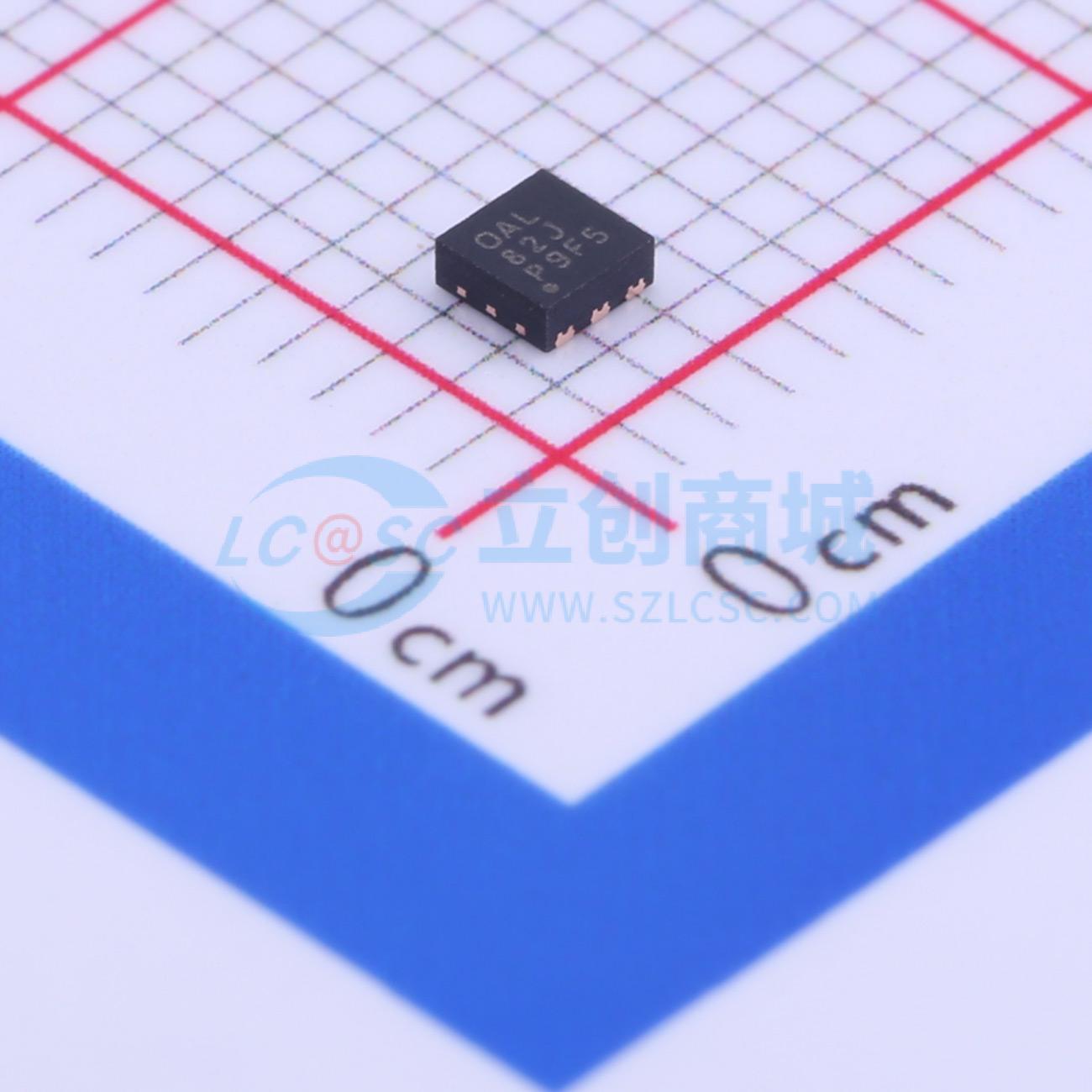

TPS62590DRVR
高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62590 是一款高效率的同步降压转换器,适用于电池供电的便携式应用。该器件提供高达1000mA的输出电流,输入电压范围为2.5 V至5.5 V,具有±2.5%的输出电压精度。在PWM模式下,典型静态电流为15 μA,支持100%占空比以实现最低的压降。该器件采用2 mm x 2 mm x 0.8 mm的WSON封装。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62590DRVR
- 商品编号
- C324074
- 商品封装
- WSON-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 750mV~5.5V | |
| 输出电流 | 1A | |
| 开关频率 | 2.25MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS62590器件是一款高效同步降压转换器，专为电池供电的便携式应用而优化。该器件可从电池（如单节锂离子电池或其他常见化学体系的AA和AAA电池）提供高达1000 mA的输出电流。 该器件的输入电压范围为2.5 V至5.5 V，旨在为各种便携式手持设备或负载点（POL）应用供电。 TPS62590系列以2.25 MHz的固定开关频率工作，并在轻负载电流下进入省电模式，以在整个负载电流范围内保持高效率。 省电模式针对低输出电压纹波进行了优化。对于低噪声应用，可通过将MODE引脚拉高，强制器件进入固定频率脉冲宽度调制（PWM）模式。在关断模式下，电流消耗降至小于1 μA。TPS62590允许使用小型电感器和电容器，以实现小尺寸解决方案。 TPS62590采用2 mm×2 mm 0引脚WSON封装。
商品特性
- 输出电流高达1000 mA
- 输入电压范围为2.5 V至5.5 V
- PWM模式下输出电压精度为±2.5%
- 典型静态电流为15 μA
- 100%占空比实现最低压降
- 采用2 mm×2 mm×0.8 mm WSON封装
应用领域
- 移动电话、智能手机
- 平板电脑
- 无线局域网（WLAN）
- 低功耗数字信号处理器（DSP）负载点（POL）供电应用
