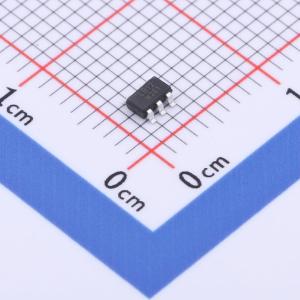

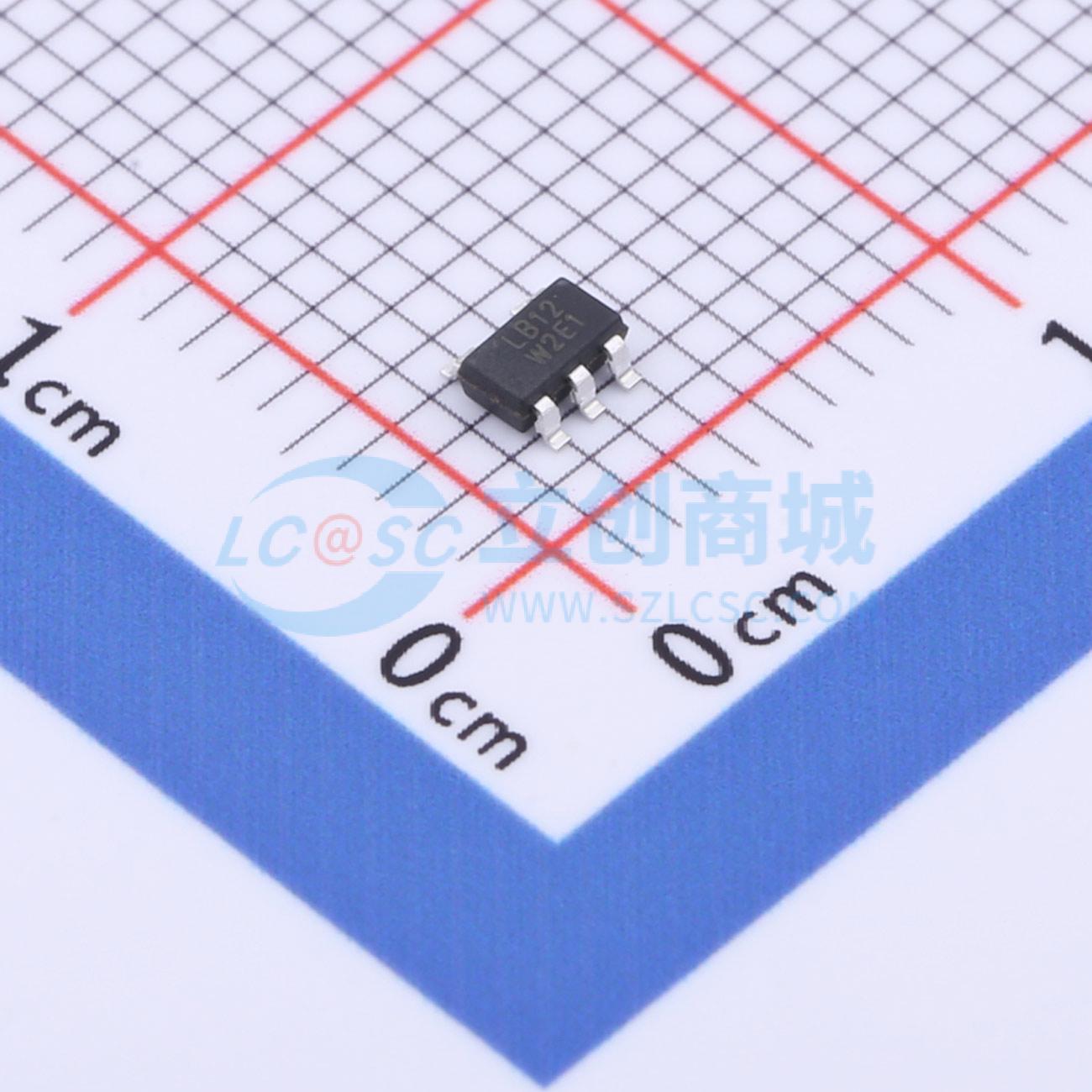

RS3236-1.2YF5

低功耗、低压差、500mA射频线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RUNIC(润石)
商品型号: RS3236-1.2YF5
商品编号: C2762825
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

RS3236系列是低功耗、低压差的CMOS LDO，输入电压范围为1.7V至7.5V，可提供高达500mA的输出电流。该系列器件专为满足射频和模拟电路的要求而设计，具备低噪声、高电源抑制比（PSRR）、低静态电流以及出色的线路和负载瞬态响应。该器件设计搭配1μF输入和1μF输出陶瓷电容使用（无需单独的噪声旁路电容）。连接到器件BP引脚的外部噪声旁路电容可进一步降低噪声水平。其他特性包括10nA逻辑控制关断模式、折返式限流和热关断保护。 RS3236系列提供绿色UTDFN1x1 - 4、SOT23 - 3、SOT23 - 5、SOT353(SC70 - 5)和SOT89 - 3L(L型)封装。其工作环境温度范围为 - 40℃至 + 85℃。

商品特性

低输出噪声
低压差电压
热过载保护
输出电流限制
10nA逻辑控制关断
30μA（典型值）低电源电流
1.7V至7.5V输入电压范围
500mA输出电流
-40℃至±85℃工作温度范围
提供绿色UTDFN - 1x1 - 4、SOT23 - 5、SOT23 - 3、SOT353(SC70 - 5)和SOT89 - 3L(L型)封装

应用领域

移动电话
摄像头模块
调制解调器
高保真音频无线电收发器
锁相环/合成器、时钟中等电流、对噪声敏感的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	7.5V
	输出电压	1.2V
	输出电流	500mA
	电源纹波抑制比(PSRR)	72dB@(217Hz)
	压差	900mV@(500mA)

	属性	参数值
	静态电流(Iq)	30uA
	噪声	-
	特性	过热保护；带使能；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
