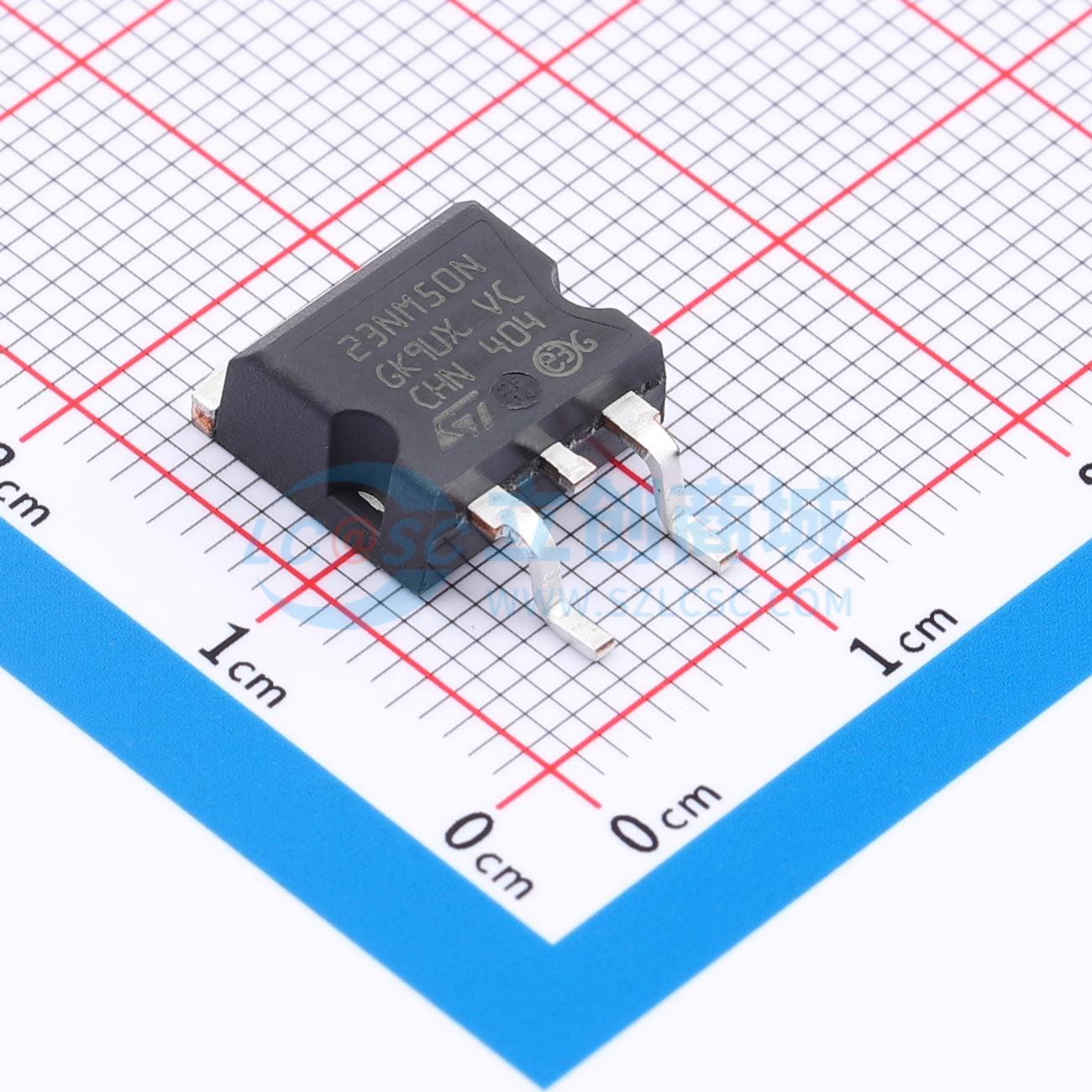

温馨提醒：图片仅供参考，商品以实物为准

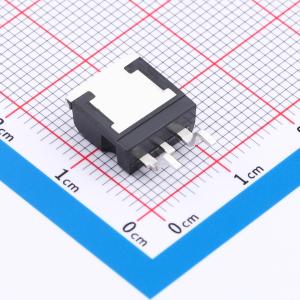

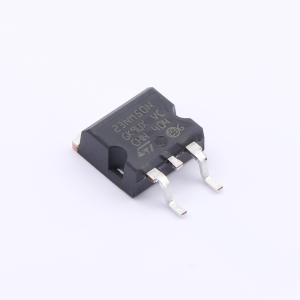

STB23NM50N
1个N沟道 耐压:500V 电流:17A
- 描述
- 这些器件采用第二代MDmesh™技术制造。这款革命性的功率MOSFET将新型垂直结构与该公司的条形布局相结合，实现了极低的导通电阻和栅极电荷。因此，它适用于要求最为严苛的高效转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STB23NM50N
- 商品编号
- C2688650
- 商品封装
- TO-263-3(D2PAK)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 17A | |
| 导通电阻(RDS(on)) | 190mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 125W | |
| 阈值电压(Vgs(th)) | 4V@250uA | |
| 栅极电荷量(Qg) | 45nC@10V | |
| 输入电容(Ciss) | 1.33nF@50V | |
| 类型 | N沟道 |
商品概述
这些具备本征快速恢复体二极管的FDmesh™ II功率MOSFET采用第二代MDmesh™技术制造。这些创新型器件采用新型条形布局垂直结构，具有极低的导通电阻和卓越的开关性能。它们非常适合用于桥式拓扑和零电压开关（ZVS）移相转换器。
商品特性
- 专为汽车应用设计，且符合AEC-Q101标准
- 在快速恢复二极管器件中拥有最佳的导通电阻（RDS(on)）与芯片面积乘积
- 经过100%雪崩测试
- 低输入电容和栅极电荷
- 低栅极输入电阻
- 极高的dv/dt和雪崩能力
应用领域
- 开关应用
