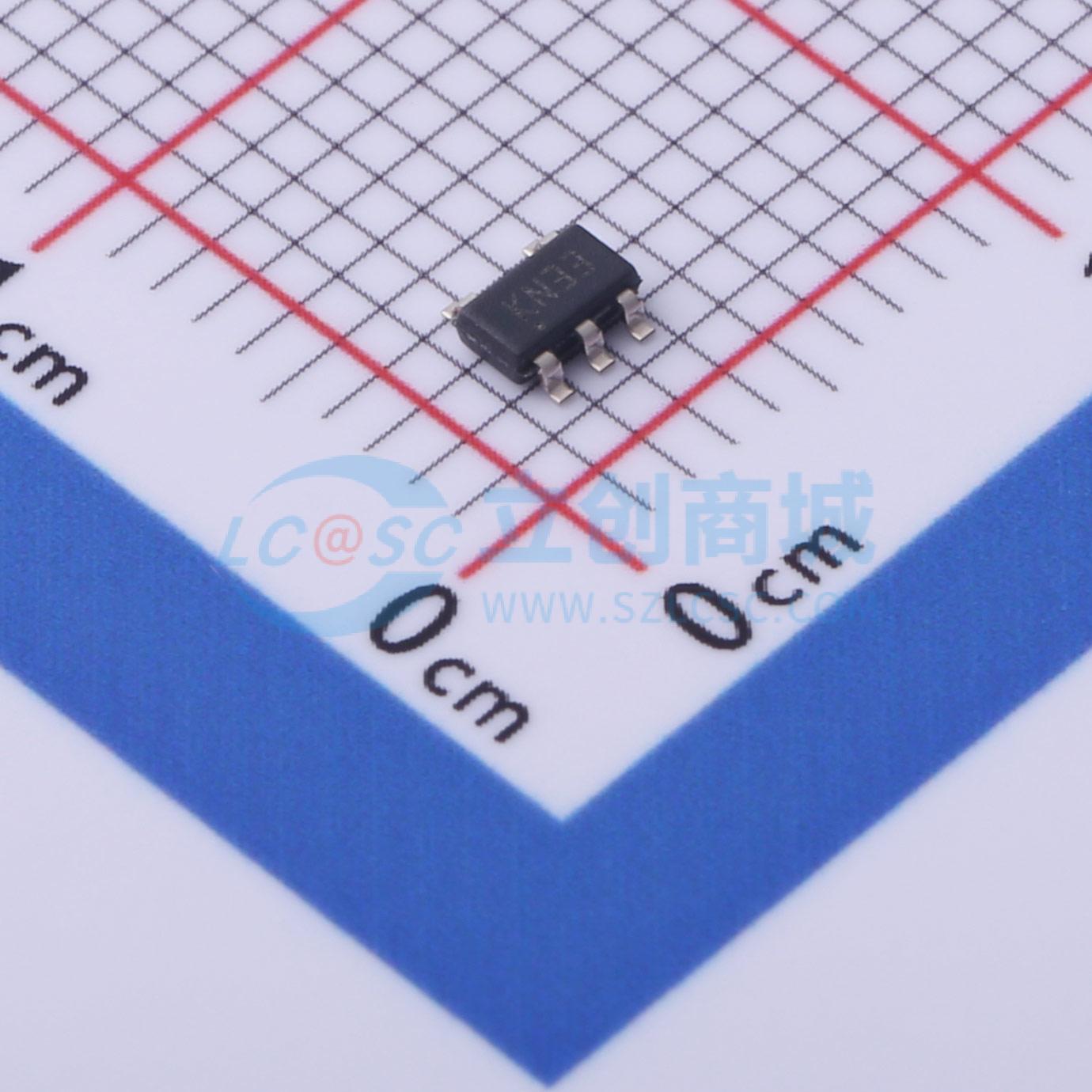

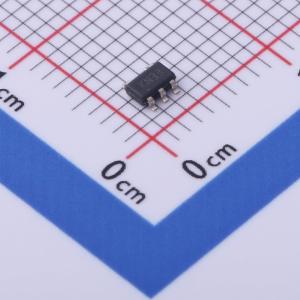

LDLN030G33R

300 mA超低噪声LDO，带供电正常指示和软启动功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LDLN030是一款300 mA的极低压差稳压器，能够在1.6 V至5.5 V的输入电压范围内工作。在300 mA负载下，典型压差为150 mV。
品牌名称: ST(意法半导体)
商品型号: LDLN030G33R
商品编号: C2688672
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.041克(g)

商品参数

商品概述

LDLN030是一款300 mA的极低压差稳压器，能够在1.6 V至5.5 V的输入电压范围内工作。在300 mA负载下，典型压差为150 mV。极低的静态电流（无负载时仅为16 μA）可延长需要极长待机时间的应用的电池使用寿命。由于其超低噪声值和高电源抑制比（PSRR），该器件可提供非常纯净的输出，适用于超灵敏负载。它与陶瓷电容配合使用时性能稳定。使能逻辑控制功能可将LDLN030置于关断模式，使总电流消耗低于1 μA。该器件还具备短路恒流限制、欠压锁定、软启动、电源正常指示和热保护功能。典型应用包括对噪声敏感的负载，如手机和平板电脑中的ADC、VCO，以及无线局域网设备。LDLN030旨在控制静态电流并使其在压差工作期间保持较低水平，从而进一步延长电池供电设备的工作时间。

商品特性

超低输出噪声：7.5 μV_I RMS
工作输入电压范围：1.6 V至5.5 V
欠压锁定
输出电流高达300 mA
极低静态电流：无负载时为16 μA
压差条件下可控制静态电流
极低压差：200 mA时为100 mV，300 mA时为150 mV
极高电源抑制比（PSRR）：100 Hz时为80 dB，100 kHz时为60 dB
输出电压精度：在电压、负载和温度变化范围内为2%
输出电压版本：从1 V至5 V，步长为50 mV
逻辑控制电子关断
电源正常指示
输出放电功能
内部软启动以限制浪涌电流
过流和热保护
温度范围：-40 °C至+125 °C
封装：TSOT23 - 5L

应用领域

智能手机/平板电脑
图像传感器
仪器仪表
VCO和射频模块
硬盘驱动器（HDD）和固态硬盘（SSD）
便携式及其他电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	3.3V
	输出电流	300mA
	电源纹波抑制比(PSRR)	80dB@(100Hz)
	压差	150mV@(300mA)

	属性	参数值
	静态电流(Iq)	16uA
	噪声	7.5uVrms
	特性	带使能；PG脚；软启动；过流保护；欠压锁定；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
